Technische Daten
- Anzahl der Achsen : 6
- Anzahl von Spindeln : 2
- Anzahl von Revolverköpfe : 2
HAUPTSPINDEL
- Spindelantriebleistung : 11 [kW]
- Spindeldrehzahl : 67 - 5.000 [Upm]
- Max. Stangendurchmesser : 42 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]

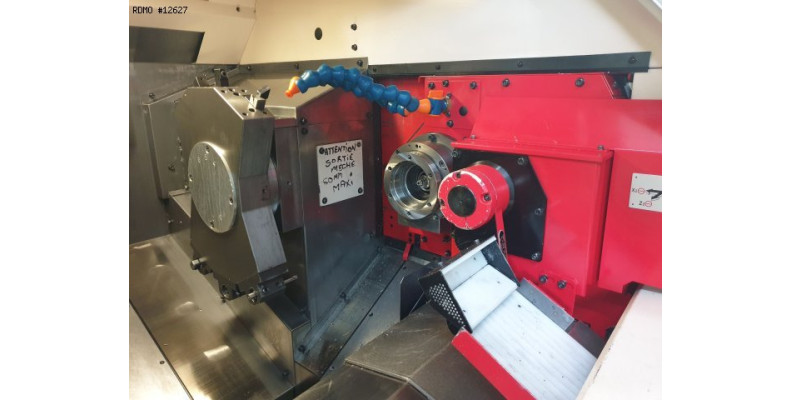

GEGENSPINDEL
- Spindelantriebleistung : 5,5 [kW]
- Spindeldrehzahl : 67 - 5.000 [Upm]
- Max. Zangen Durchmesser : 42 [mm]
- Bohrung : 36 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
- Verfahrweg Z : 525 [mm]
- Verfahrweg X : 70 [mm]

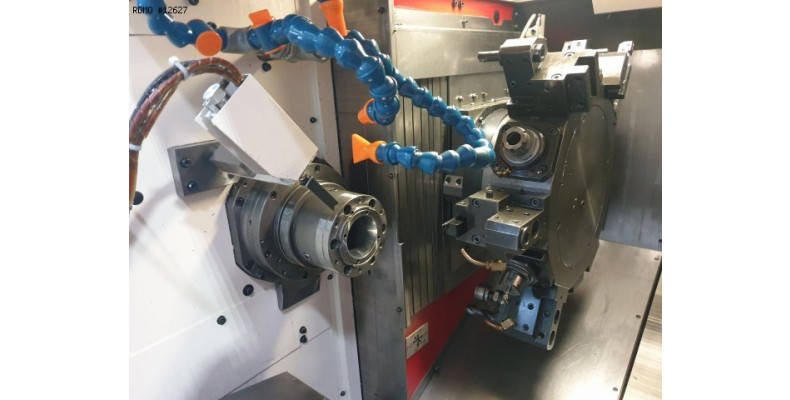

REVOLVERKOPF 1
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- X/Z Hub : 165 / 246 [mm]
- Y Hub : +/- 40 [mm]
- Werkzeug Typ : Stühle
- Angetriebene Werkzeuge Geschwindigkeit : 4.000 [Upm]
- Angetriebene Werkzeuge Leistung : 2,5 [kW]
REVOLVERKOPF 2
- Positionen Anzahl : 6
- Werkzeug Typ : Stühle
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 200 [V]
- Gesamtantrieb : 33 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 2.800 x 1.300 [mm]
- Maschinenhöhe : 1.720 [mm]
MASCHINENSTUNDEN
- Betriebsstunden : 9.556 [bst.]
Zubehöre

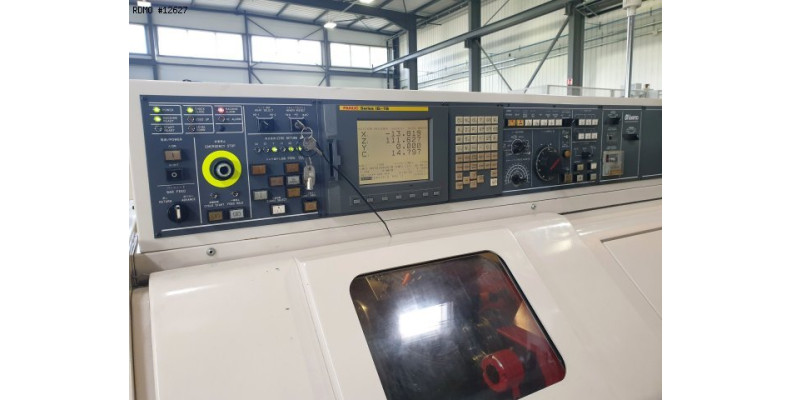

- Steuerung : Fanuc 18i-TB
- Kühlmitteltank
- Späneförderer

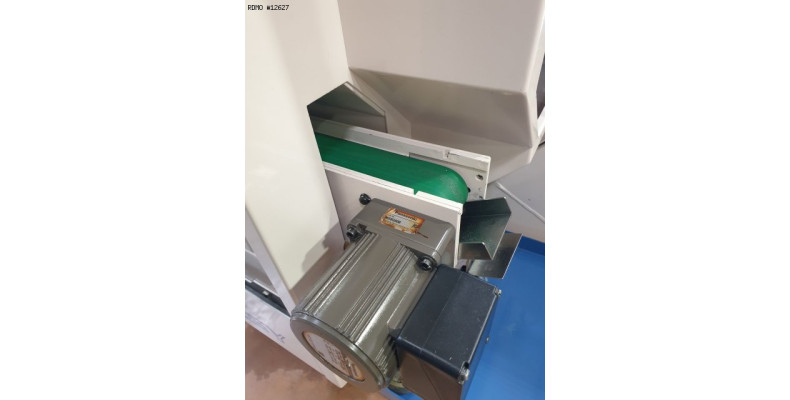

- Teilebandförder

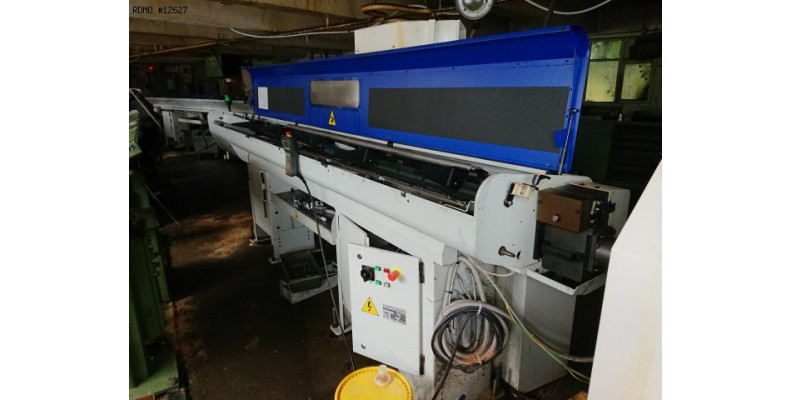

- Stangemagazin : IEMCA BOSS 545E
- Elektrischen Transformator : 400 / 200 [V]
- Zangenfutter
