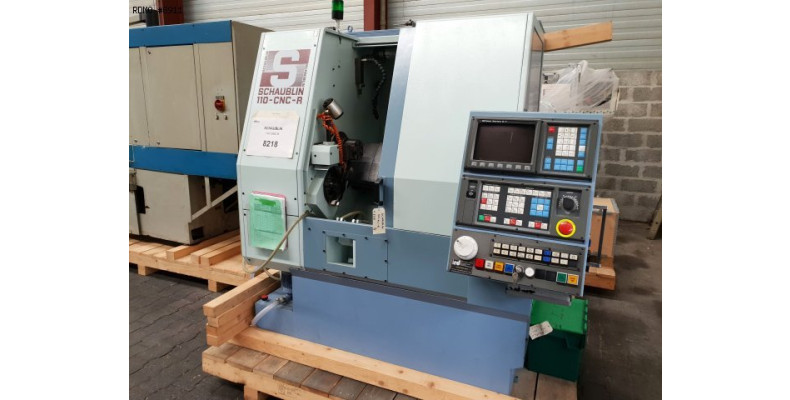

Schaublin 110 CNC-R 4 Achsen

8911
Hersteller: Schaublin
Modell: 110 CNC-R
Jahr: 1993
Seriennummer: 333032
8911
Schaublin 110 CNC-R 4 Achsen
Hersteller: Schaublin
Modell: 110 CNC-R
Jahr: 1993
Seriennummer: 333032

Technische Daten & Zubehöre

Technische Daten
- Anzahl der Achsen : 4
- Anzahl von Spindeln : 2
- Anzahl von Revolverköpfe : 2
HAUPTSPINDEL
- Spindelnase : A2-4
- Spindelantriebleistung : 5.5 [kW]
- Spindeldrehzahl : 30/6000 [Upm]
- Max. Stangendurchmesser : 32 [mm]
- Max. bearbeitbaren Durchmesser : 115 [mm]
- Minimum Auflösung C-Achse : 0.001 [Grad]
GEGENSPINDEL
- Spindelnase : A2-4
VERFAHRWEG
- Verfahrweg Z : 295 [mm]
- Verfahrweg X : 220 [mm]
- Eilganggeschwindigkeit : 10/6 [m/min]

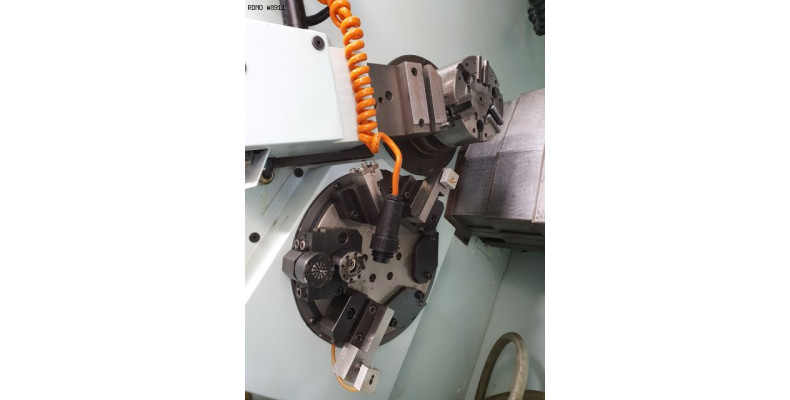

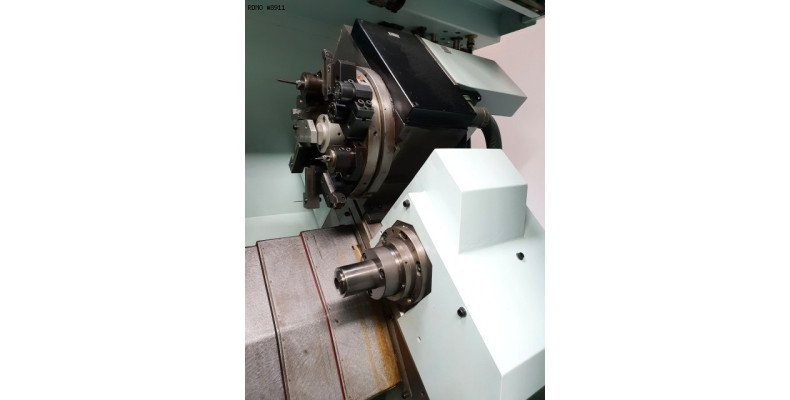

REVOLVERKOPF 1
- Positionen Anzahl : 8
- Anzahl von motorisierte Positionen : 4 radiale / 8 frontale
- Angetriebene Werkzeuge Geschwindigkeit : 5000 [Upm]
- Angetriebene Werkzeuge Leistung : 1.2 [kW]
REVOLVERKOPF 2
- Positionen Anzahl : 6
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 380 [V]
- Gesamtantrieb : 18 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 2830 x 2610 [mm]
- Maschinenhöhe : 1860 [mm]
- Maschinengewicht : 1800 (schrank 400) [kg]
Zubehöre

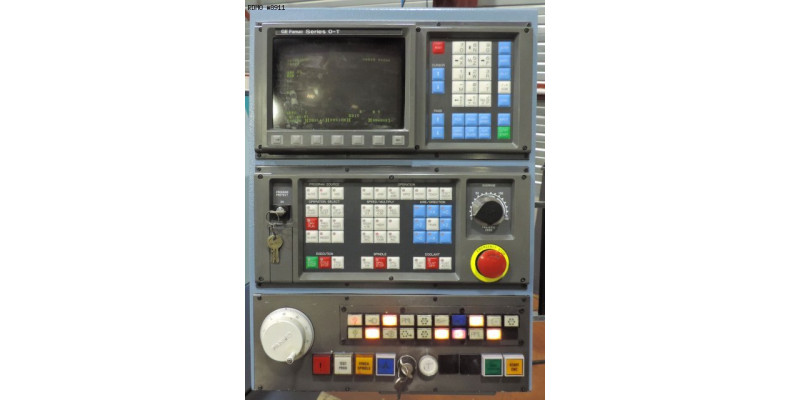

- Steuerung : Fanuc O-T
- Kühlmitteltank
- Teile-Entnahme
- Stangenmagazin Prädisposition

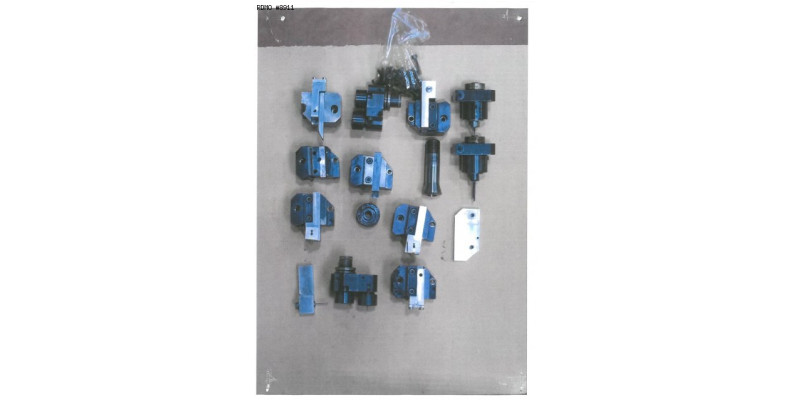

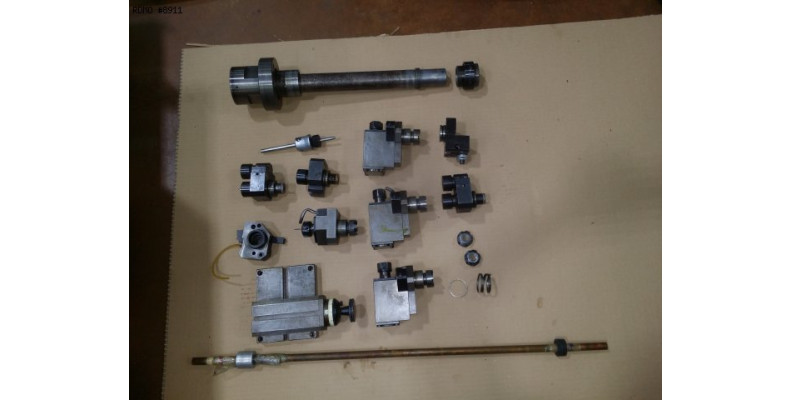

- Anzahl der angetriebene Werkzeughalter : divers
- Anzahl der feste Werkzeughalter : divers
- Zangenfutter : 1

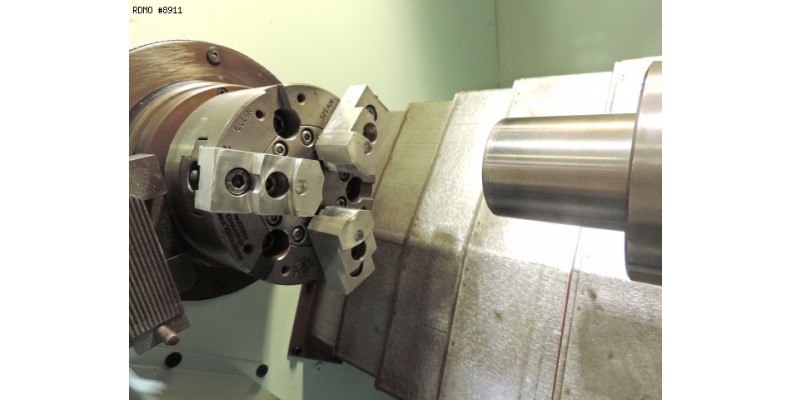

- Futter 3 Backen : 1
