Technische Daten
- Anzahl der Achsen : 6
- Anzahl von Spindeln : 2
- Anzahl von Revolverköpfe : 2
HAUPTSPINDEL
- Spindelnase : A2-6
- Spindelantriebleistung : 15 [kW]
- Spindeldrehzahl : 50 - 5.000 [Upm]
- Max. Stangendurchmesser : 51 [mm]
- Max. bearbeitbaren Durchmesser : 260 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
GEGENSPINDEL
- Spindelnase : A2-6
- Spindelantriebleistung : 15 [kW]
- Spindeldrehzahl : 50 - 5.000 [Upm]
- Max. bearbeitbaren Durchmesser : 260 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
- Abstand Spindel / Gegenspindel : 280 - 1.100 [mm]
- Verfahrweg Z : 820 [mm]

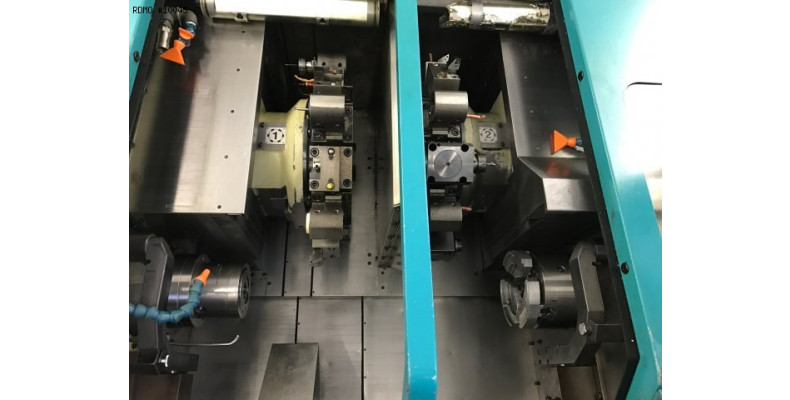

REVOLVERKOPF 1
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- Angetriebene Werkzeuge Geschwindigkeit : 36 - 3.600 [Upm]
- Angetriebene Werkzeuge Leistung : 3,7 [kW]
- X/Z Hub : 195 / 275 [mm]
REVOLVERKOPF 2
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- Angetriebene Werkzeuge Geschwindigkeit : 36 - 3.600 [Upm]
- Angetriebene Werkzeuge Leistung : 3,7 [kW]
- Verfahrweg X : 195 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 380 [V]
- Gesamtantrieb : 56 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 3.700 x 2.023 [mm]
- Maschinenhöhe : 1.970 [mm]
- Maschinengewicht : 8.000 [kg]
MASCHINENSTUNDEN
- Stunden unter Strom : 6.096 [bst.]
- Betriebsstunden : 2.961 [bst.]
Zubehöre

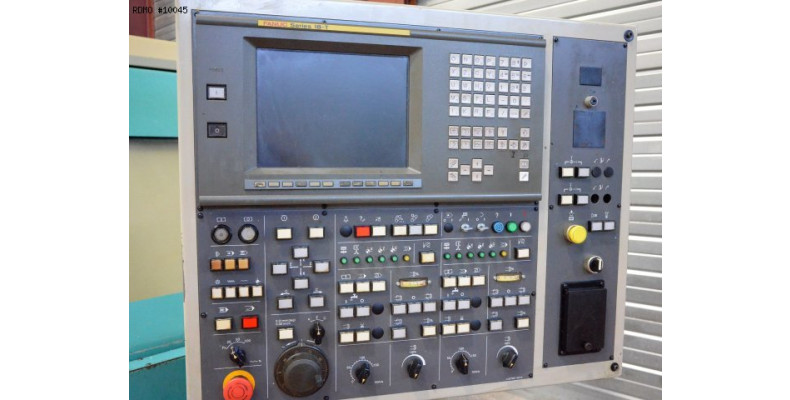

- Steuerung : Fanuc 18-T
- Direkte Wegmesssysteme
- Kühlmitteltank : 250 [l]

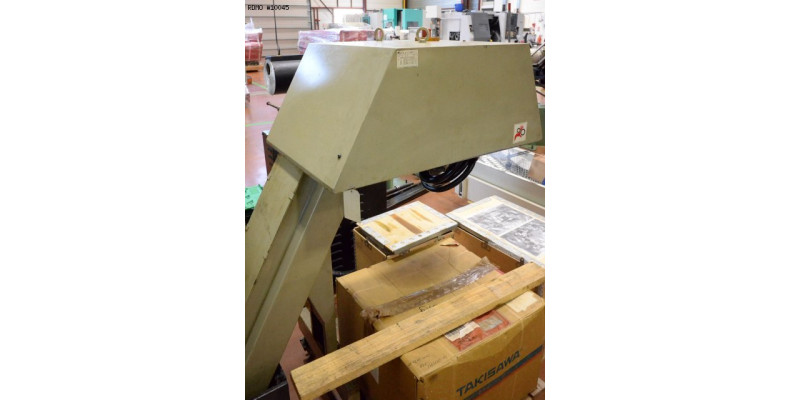

- Späneförderer
- Werkzeug Meßtastereinrichtung : x2
- Teile-Entnahme

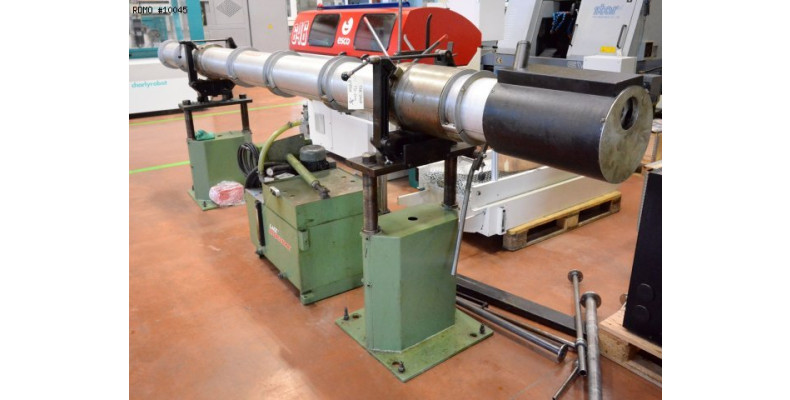

- Hydraulisches Stangenlademagazin Marke/Typ : LNS 6.52 HS 4.4
- Elektrischen Transformator : 380 / 200 [V]
- Anzahl der angetriebene Werkzeughalter : 3
- Zangenfutter : 1
- Futter 3 Backen : 2
