Technische Daten
- Abstand zwischen Spitzen : 400 [mm]
- Spitzen Höhe : 125 [mm]

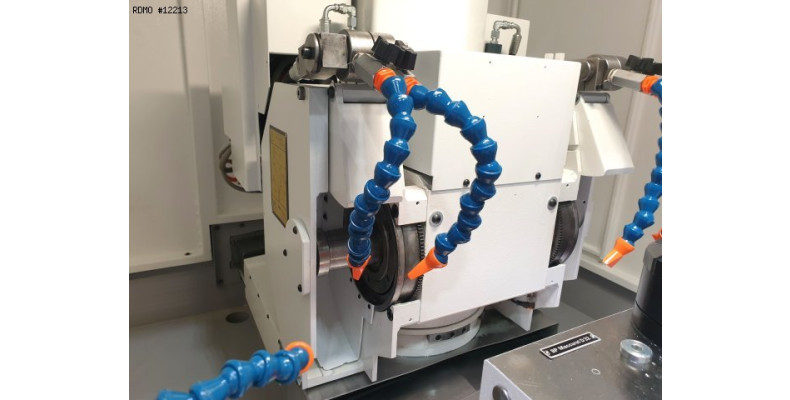

SCHLEIFSPINDELSTOCK
- Hübe X x Z : 254 x 483 [mm]
- Universaler Schleifkopf U
- Schleifkopf Orientierung (Achse B CNC) :
-15°/+195 [°]
- Indexierung Präzision Achse B : 1 [°]
- Äußere Schleifscheibe Abmessungen : 400 x 40 x 127 [mm]
- Max. Geschwindigkeit : 3.200 [U/min]
- Peripherische Geschwindigkeit : 50 [m/s]
- Inneren Schleifen Spindel Durchmesser : 120
[mm]

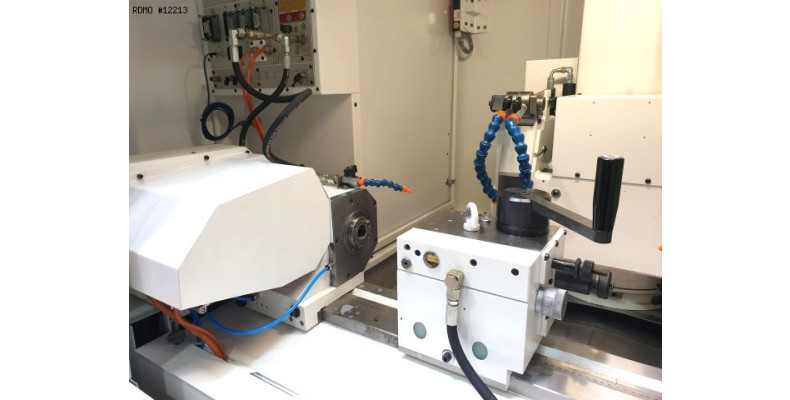

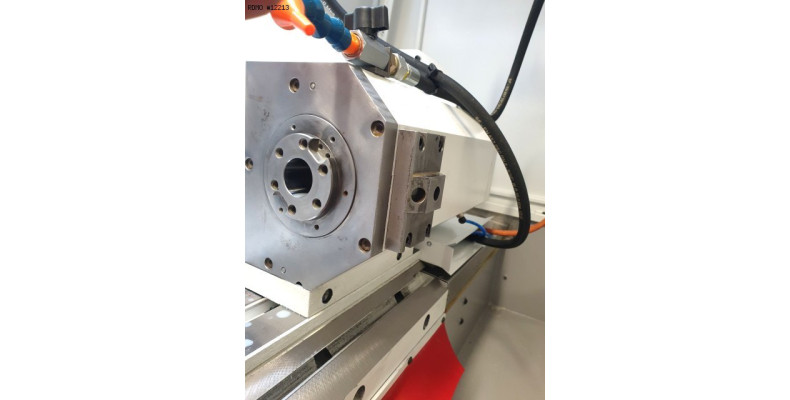

STÜCKHALTER SPINDELSTOCK
- Kegel : CM4
- Rotationsgeschwindigkeit : 1-1500 [U/min]
- Leistung : 3 [kW]
- Hub Achse C : 360 [°]
- Indexierung Präzision Achse C : 1 [°]
ELEKTRISCHE VERSORGUNG
- Spannung : 400 [V]
- Frequenz : 50 [Hz]
- Installierte Leistung : 16 [kVA]
ABMESSUNGEN
- Maschine Raumbedarf : 2.130 x 2.000 [mm]
- Maschine Höhe : 2.100 [mm]
- Gewicht : 4300 [kg]
Zubehöre

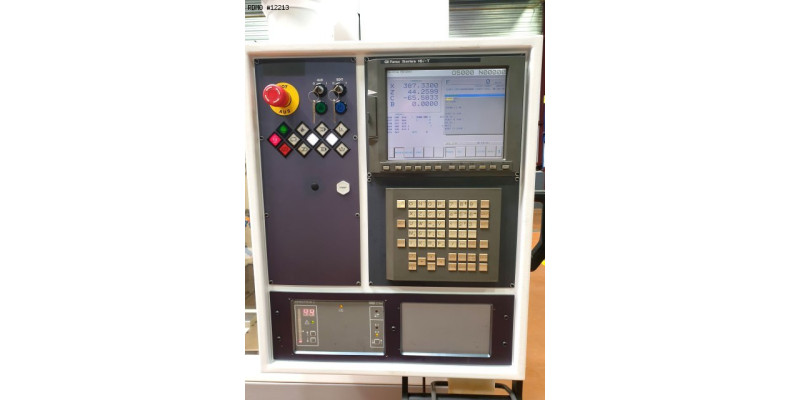

- CNC FANUC 16i-TA
- Elektronische verschobene Hebel
- Status Lampe 3 Farben
- Direkte Messregeln auf : X/Z
- 2 äußere Schleifscheibe : links / rechts
- 1 innere Schleifspindel FISCHER MFV 1245 :
45.000 [U/min]
- Elektronische Änderung der innere Spindel Geschwindigkeiten
- Gegenspitze mit Feinverstellung
- Abrichtungsgerät auf Stückhalter Spindelstock
- Bearbeitungsdetektor System : Sensitron 2

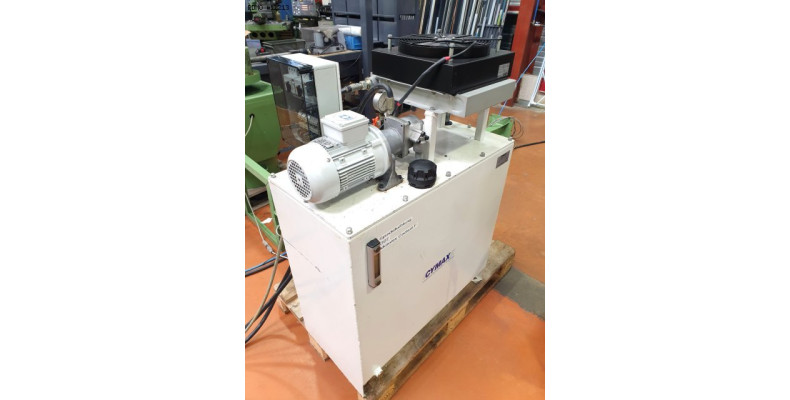

- Kühlung der Spindel : CYMAX

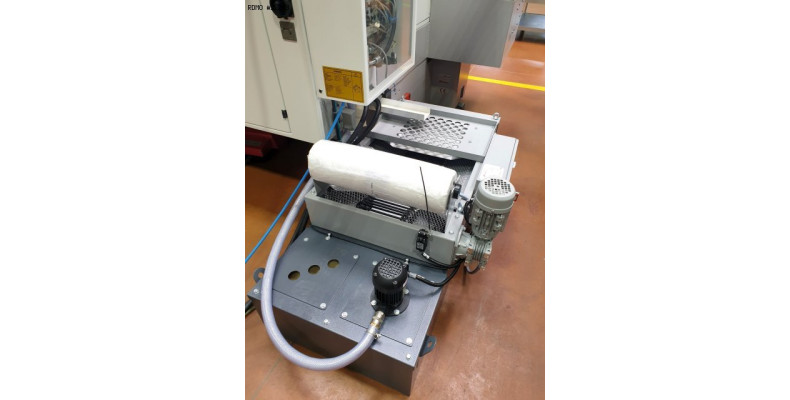

- Kühlmittel Tank mit Papier Filter : Micronfilter
- Staub Absaugung : HMB Saugtechnik
- Magnetischen Futter Ø : 200 [mm]
- 2 äußere Schleifscheibehalter Flanschen
