Technische Daten
- Achsen Anzahl : 4
- Abstand zwischen Spitzen : 1000 [mm]
- Spitzen Höhe : 175 [mm]
LINEAR ACHSEN
- Hub X x Z : 275 x 1050 [mm]
- Auflösung X x Z : 0,0001 [mm]

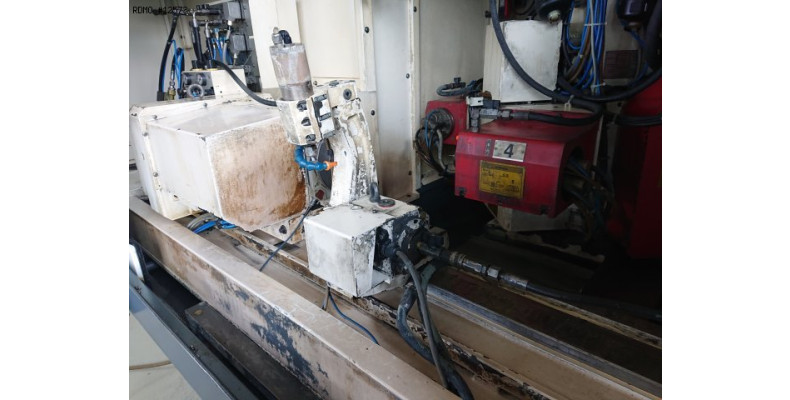

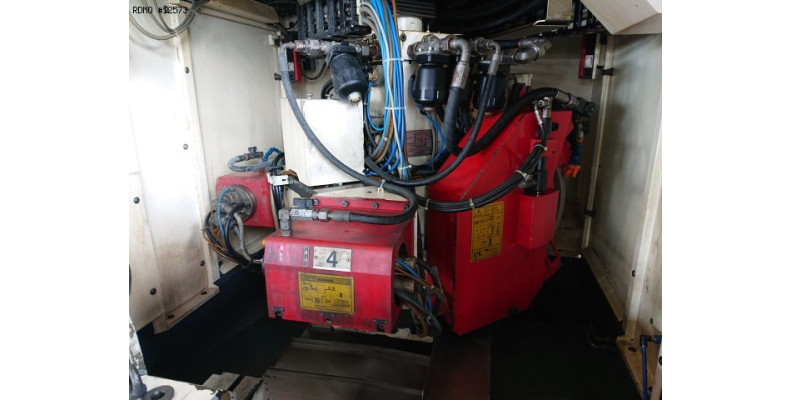

SCHLEIFSCHEIBENHALTER SPINDELSTOCK
- Orientierungswinkel : -15 / +225 [°]
- Indexierung Präzision : 0,001 [°]
- Linkes äußeres Schleifen (pos.1):
* Schleifscheibe Abmessungen (Ø x Breite x Bohrung) : 500 x 63 x 203.5 [mm]
* peripherische Geschwindigkeit : 50 [m/s]
* Antrieb Leistung : 7,5 [kW]
- Rechtes äußeres Schleifen (pos.2):
* Schleifscheibe Abmessungen (Ø x Breite x Bohrung) : 400 X 40 X 127 [mm]
* peripherische Geschwindigkeit : 50 [m/s]
* Antrieb Leistung : 7,5 [kW]
- Inneres Schleifen (pos. 3 und 4)
* Spindel Bohrung : 120 [mm]

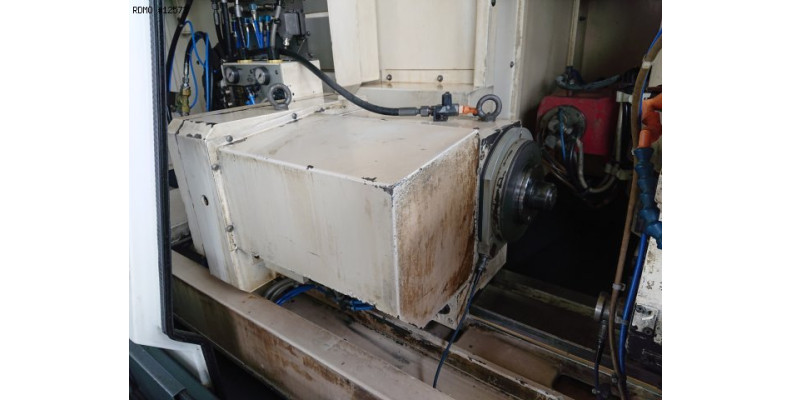

STÜCKHALTER SPINDELSTOCK
- Rotationsgeschwindigkeit : 0 - 1000 [U/min]
- Kegel Typ : ISO 50
- Antrieb Leistung : 4 [kW]
- Indexierung Präzision Achse C : 0.0001 [°]
REITSTOCK
- Inneren Kegel : CM3
- Pinole Hub : 35 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgung Spannung : 400 [V]
RAUMBEDARF
- Abmessungen am Boden : 3.687 x 2.017 [mm]
- Maschine Höhe : 2.084 [mm]
- Maschine Gewicht : 5.100 [kg]
MASCHINEN STUNDEN
- Stunden unter Strom : 40555 [Std]
Zubehöre

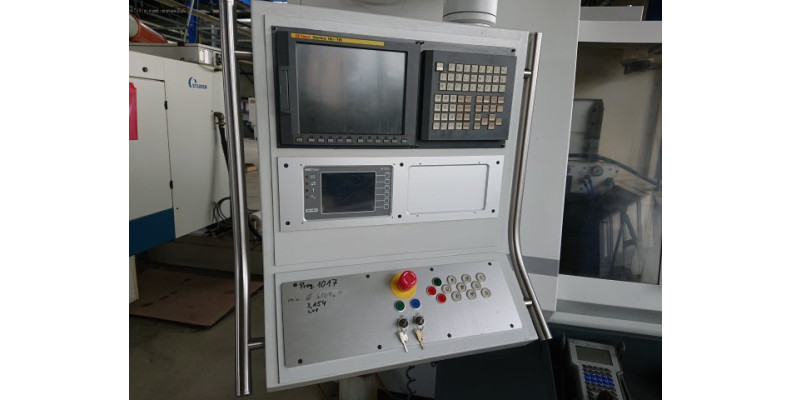

- CN FANUC 16-iTB
- Pictogramming, Release C, Release D, Quickset
- Elektronische verschobene Kurbel
- Direkte Messregeln auf Achsen X und Z
- Elektronische Berührungserkennung : Sensitron
- Selbstabgleich Gerät : MOVOMATIC C25
* mit Länge Taster
- Innere Schleiflänge :
* FISCHER MFM 1090 (90000[U/min), 4.2[KW], Durchmesser 100[mm])
* FISCHER MFM 1224 (24000-42000[U/min], 15[KW], Durchmesser 120[mm])
- Abrichtvorrichtung innere Turbine Spindel 30000[U/min]
- Abrichtvorrichtung äußere Spindel auf Stückhalter Spindelstock
- Gegenspitze
* mit feine Rundlauf Regelung

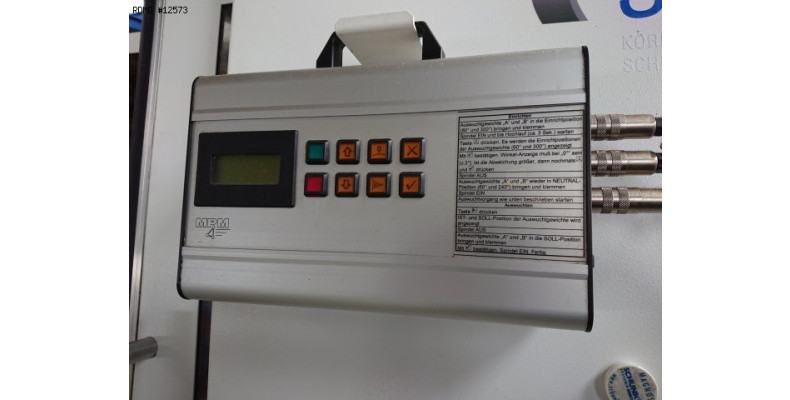

- tragbares Ausgleich der Schleifscheibe MPM BMT100M mit MPM Sensor Durchmesser 25[mm]

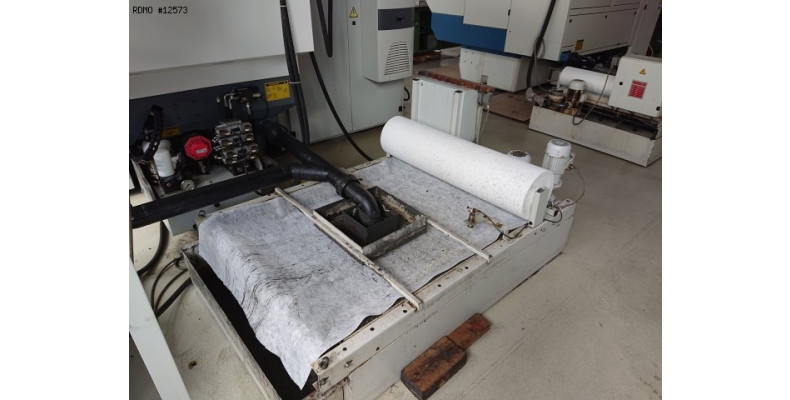

- KÜHLMITTELTANK
* 375 [l]
* Pumpe 1.5 [bars]
* mit Papier Filtration
* mit Kühlmittelzufuhr durch Stück

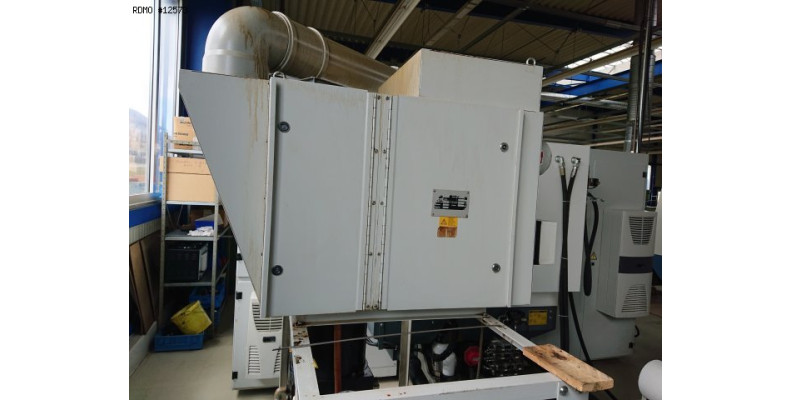

- Nebel Absaugung
- 2x 3-Backen Futter mit Backen Satz
- Äußere Schleifscheibenhalter
