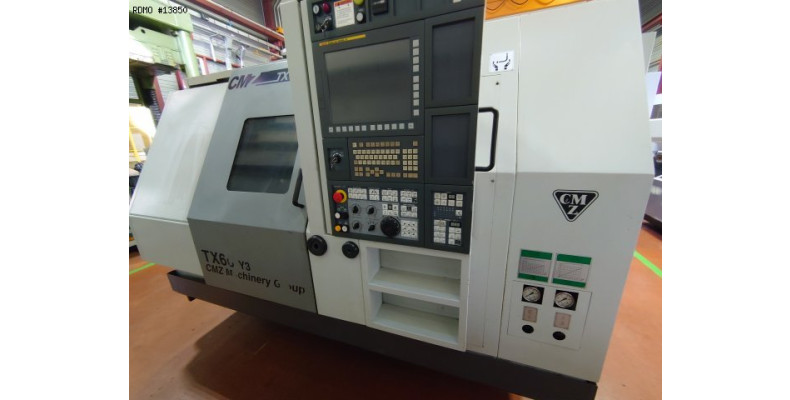

CMZ TX66 Y3 12 Achsen

13850
Hersteller: CMZ
Modell: TX66 Y3
Baujahr: 2012
Seriennummer: 81
13850
CMZ TX66 Y3 12 Achsen
Hersteller: CMZ
Modell: TX66 Y3
Baujahr: 2012
Seriennummer: 81

Technische Daten & Zubehöre

Technische Daten
- Anzahl der Achsen : 12
- Anzahl von Spindeln : 2
- Anzahl von Revolverköpfe : 3
HAUPTSPINDEL
- Spindelnase : A2-8
- Spindelantriebleistung : 15 [kW]
- Spindeldrehzahl : 4.000 [Upm]
- Max. Stangendurchmesser : 66 [mm]
- Max. bearbeitbaren Durchmesser : 255 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
GEGENSPINDEL
- Spindelnase : A2-6
- Spindelantriebleistung : 7,5 [kW]
- Spindeldrehzahl : 5.000 [Upm]
- Max. Stangendurchmesser : 52 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
- Verfahrweg Z : 635 [mm]
LINKE OBERE REVOLVERKOPF
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- X/Z Hub : 190 / 300 [mm]
- Y Hub : ± 40 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6.000 [Upm]
- Angetriebene Werkzeuge Leistung : 18 [kW]
RECHT OBERE REVOLVERKOPF
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- X/Z Hub : 190 / 635 [mm]
- Y Hub : ± 40 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6.000 [Upm]
- Angetriebene Werkzeuge Leistung : 18 [kW]
LINKE UNTEREN REVOLVERKOPF
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- Verfahrweg X/Z : 190 / 500 [mm]
- Verfahrweg Y : ± 40 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6.000 [Upm]
- Angetriebene Werkzeuge Leistung : 18 [kW]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 65 [kW]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 2.840 x 2.190 [mm]
- Maschinenhöhe : 2.030 [mm]
- Maschinengewicht : 9.600 [kg]
MASCHINENSTUNDEN
- Betriebsstunden : 12.221 [bst.]
Zubehöre
- Steuerung : FANUC 31i-Model B
- 3-farbige Statuslampe
- Kühlmitteltank : KNOLL KF200-700 (2017)
* mit Hochdruckpumpe : 9 [bars]
* mit Spülpistole
* Innere Kühlmitte-Zufuhr (IKZ) : duch Gegenspindel (Emulsion oder Luft)
- Späneförderer : Recht
- Teile-Entnahme : Typ G
- Teilebandförder

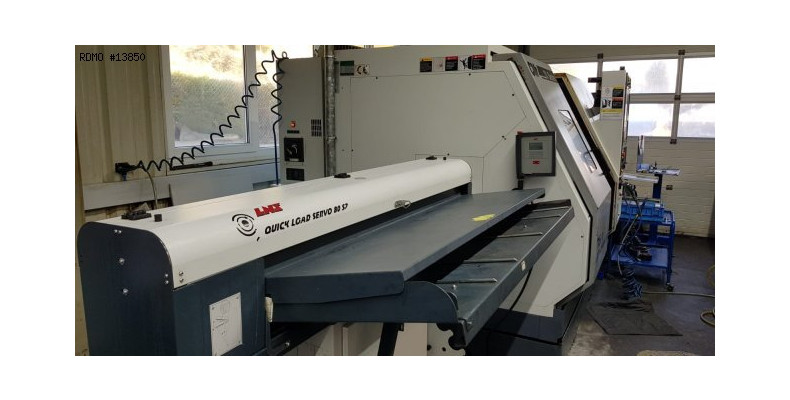

- Stangemagazin : LNS QUICK LOAD SERVO 80 S2 (2014)
- Anzahl der feste Werkzeughalter : 8
- Anzahl der angetriebene Werkzeughalter : 4
- Zangenfutter : 2
- Satz von Spannzangenhalter
