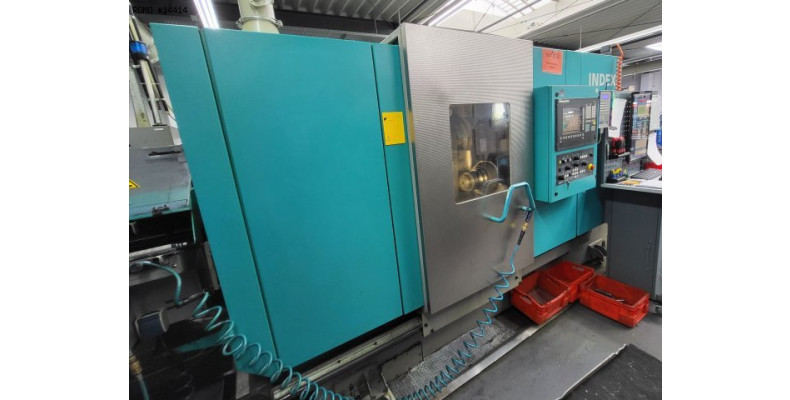

Index C200 10 Achsen

- Anzahl von Spindeln : 2
- Anzahl der Achsen : 10
- Anzahl von Revolverköpfe : 3

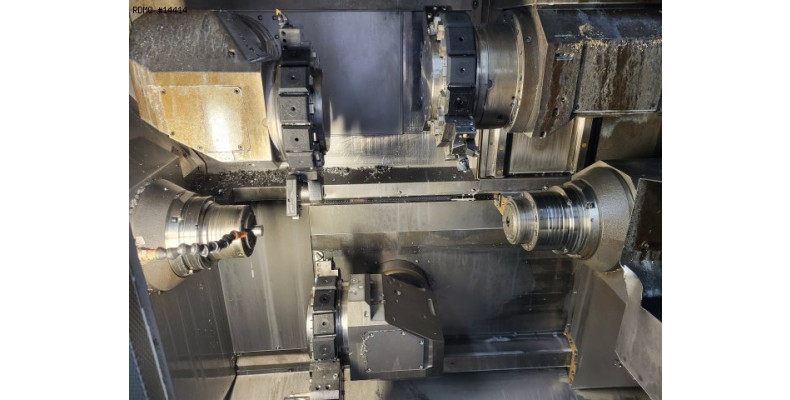

HAUPTSPINDEL
- Spindelnase : AD140
- Spindelantriebleistung : 25 / 33 [kW]
- Spindeldrehzahl : 5.000 [Upm]
- Max. Stangendurchmesser : 65 [mm]
- Max. Durchmesser des Hauptspindelfutters : 160 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
GEGENSPINDEL
- Spindelnase : AD140
- Spindelantriebleistung : 25 / 33 [kW]
- Spindeldrehzahl : 5.000 [Upm]
- Max. Stangendurchmesser : 65 [mm]
- Max. bearbeitbaren Durchmesser : 160 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
- Verfahrweg : 700 [mm]
- Eilganggeschwindigkeit : 50 [m/min]
- Abstand Spindel / Gegenspindel : 710 [mm]

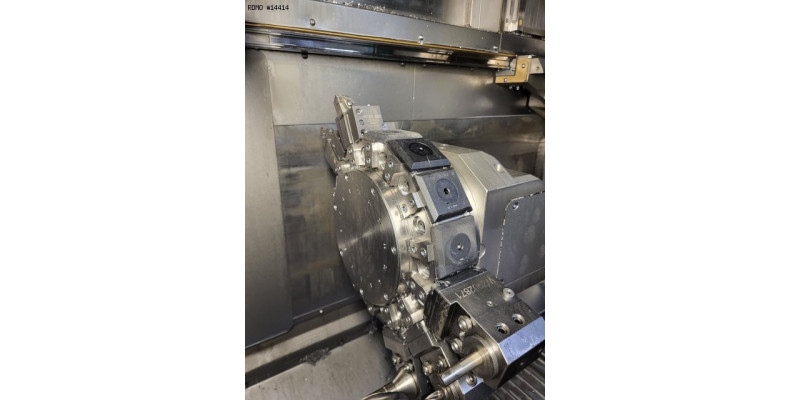

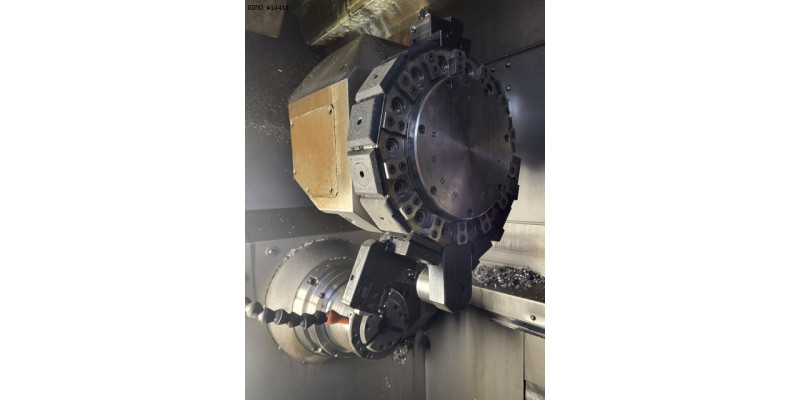

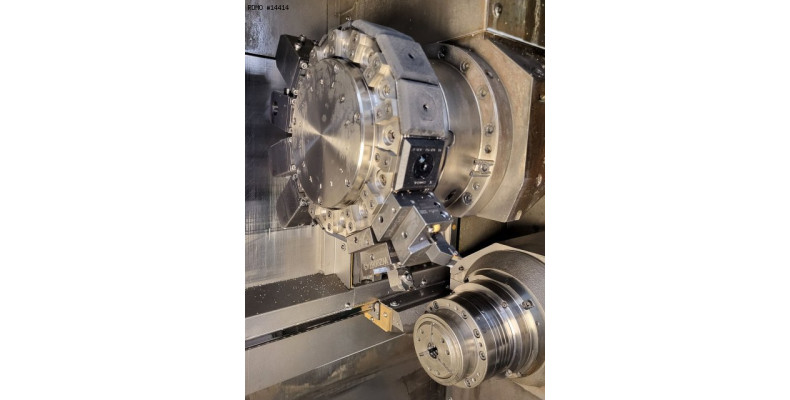

LINKE OBERE REVOLVERKOPF : 1
- Positionen Anzahl : 14
- Anzahl von motorisierte Positionen : 14
- X/Z Hub : 110 / 320 [mm]
- Y Hub : 100 [mm]
- Werkzeug Typ : VDI 25
- Angetriebene Werkzeuge Geschwindigkeit : 8.000 [Upm]
- Angetriebene Werkzeuge Leistung : 6,5 [kW]
RECHT OBERE REVOLVERKOPF : 3
- Positionen Anzahl : 14
- Anzahl von motorisierte Positionen : 14
- Verfahrweg X : 180 [mm]
- Werkzeug Typ : VDI 25
- Angetriebene Werkzeuge Geschwindigkeit : 8.000 [Upm]
- Angetriebene Werkzeuge Leistung : 6,5 [kW]
LINKE UNTEREN REVOLVERKOPF : 2
- Positionen Anzahl : 14
- Anzahl von motorisierte Positionen : 14
- Verfahrweg X/Z : 110 / 550 [mm]
- Verfahrweg Y : 100 [mm]
- Werkzeug Typ : VDI 25
- Angetriebene Werkzeuge Geschwindigkeit : 8.000 [Upm]
- Angetriebene Werkzeuge Leistung : 6,5 [kW]

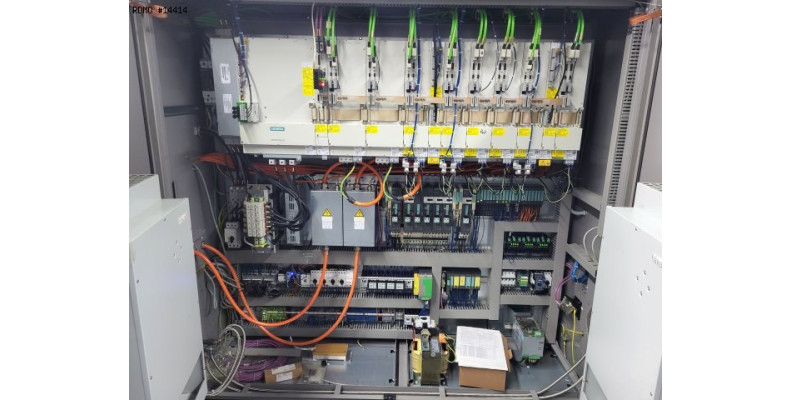

ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 64 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 6.618 x 1.794 [mm]
- Maschinenhöhe : 2.139 [mm]
- Maschinengewicht : 9.000 [kg]
MASCHINENSTUNDEN
- Spindelstunden : 36.721 [bst.]

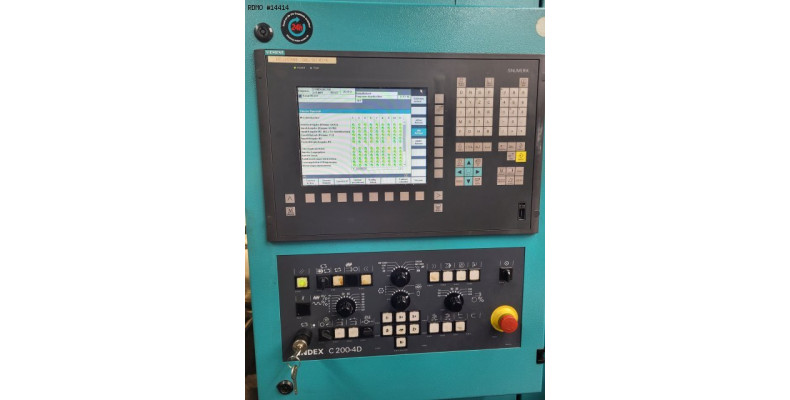

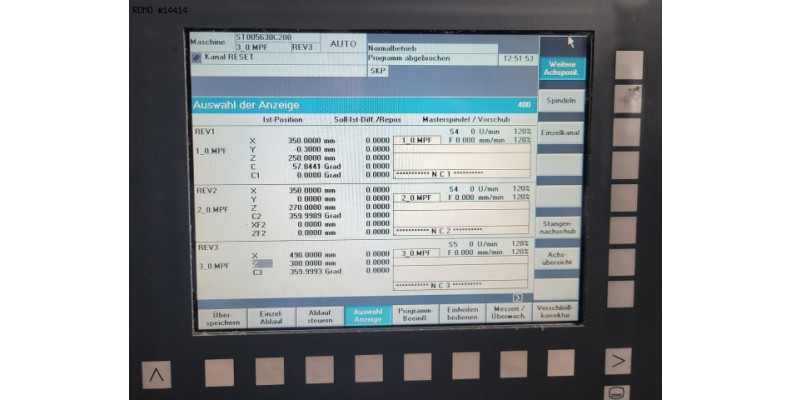

- Steuerung : C200-4D (SIEMENS 840D)
- Schnittstelle : Ethernet / USB
- 3-farbige Statuslampe
- Optionen : Transmit / Tracyl
- Werkzeug-Bruchkontrolle
- Kühlmitteltank : 350 [l]
* mit Hochdruckpumpe : 80 [bars]

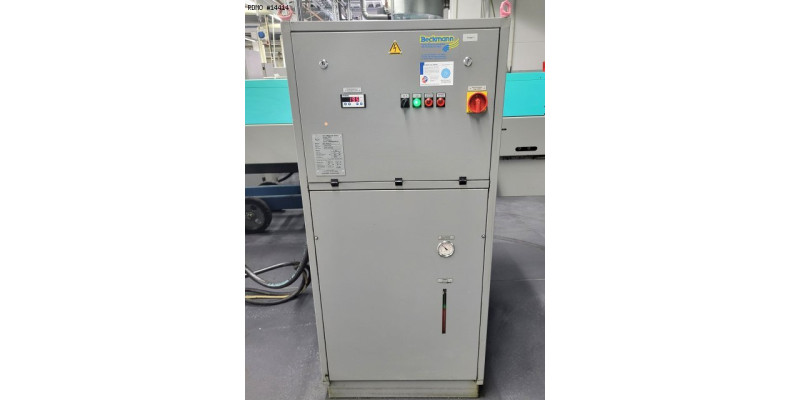

- Spindelkühlung : KLH SC 13.K2LLT
- Innere Kühlmitte-Zufuhr (IKZ) : für Spindeln und Revolver

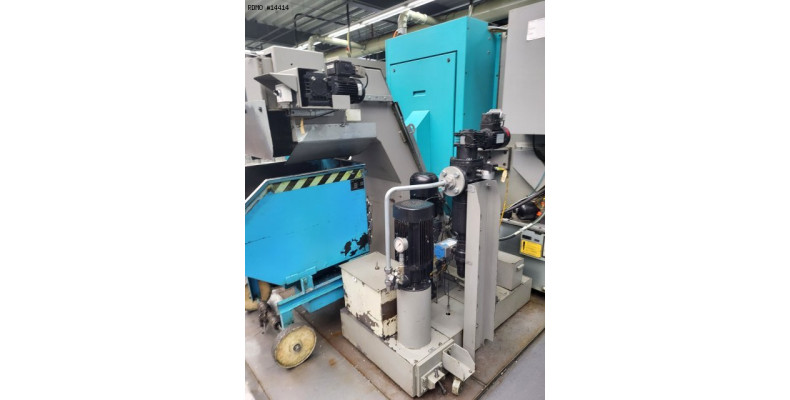

- Späneförderer

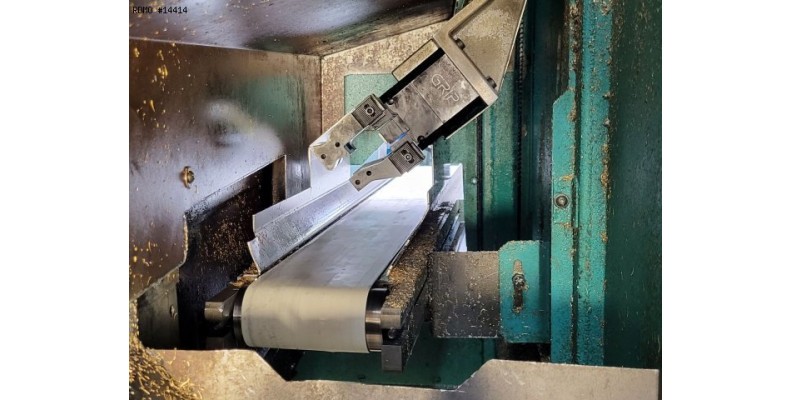

- Teile-Entnahme
- Teilebandförder

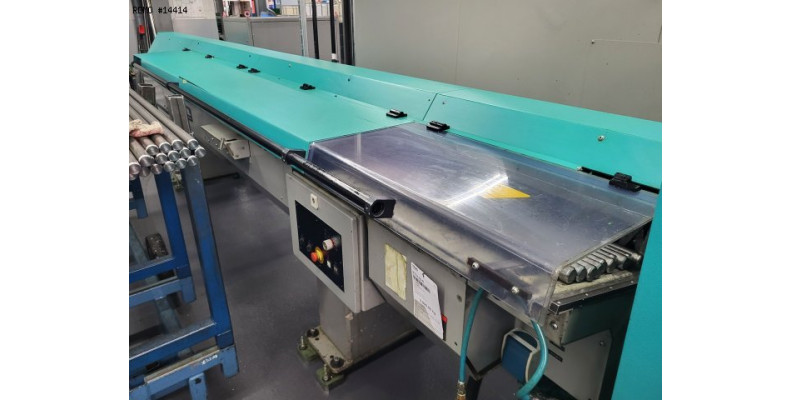

- Stangemagazin : INDEX MBL capacité 3.000 [mm]
- Zangenfutter : 2 HAINBUCH Spanntop Kombi Axfix Ø65
