Technische Daten

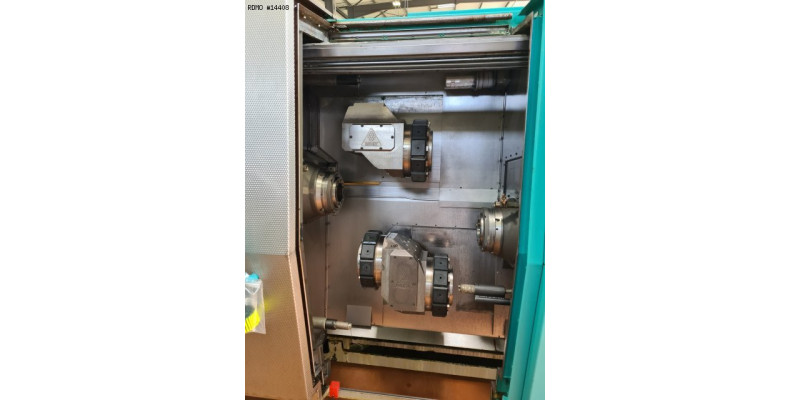

- Anzahl der Achsen : 9 - Anzahl von Spindeln : 2 - Anzahl von Revolverköpfe : 3 - HAUPTSPINDEL - Innere Kühlmittel-Zufuhr (IKZ) - Spindelantriebleistung : 20/27 [kW] - Spindeldrehzahl : 5000 [Upm] - Max. Stangendurchmesser : 65 [mm] - Minimum Auflösung C-Achse : 0.001 [Grad] - GEGENSPINDEL - Innere Kühlmittel-Zufuhr (IKZ) - Spindelantriebleistung : 20/27 [kW] - Spindeldrehzahl : 5000 [Upm] - Max. Stangendurchmesser : 65 [mm] - Minimum Auflösung C-Achse : 0.001 [Grad] VERFAHRWEG - Verfahrweg Z : 600 [mm] - Verfahrweg X : 150 [mm] - Eilganggeschwindigkeit : 25 [mm/min] REVOLVERKOPF 1 - Positionen Anzahl : 12 - Anzahl von motorisierte Positionen : 12 - X/Z Hub : 110/360 [mm] - Y Hub : 70 [mm] - Werkzeug Typ : VDI 25 - Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm] - Angetriebene Werkzeuge Leistung : 4/8 [kW] - REVOLVERKOPF 1 und2 - 2 unabhängige Motorisierungen (T2 und T3) - Positionen Anzahl : 12 - Anzahl von motorisierte Positionen : 12 - X/Z Hub : 110/360 [mm] - Y Hub : 70 [mm] - Werkzeug Typ : VDI 25 - Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm] - Angetriebene Werkzeuge Leistung : 4/8 [kW] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] - Gesamtantrieb : 61 [kW] - Maschinengewicht : 7000 [kg]
Zubehöre

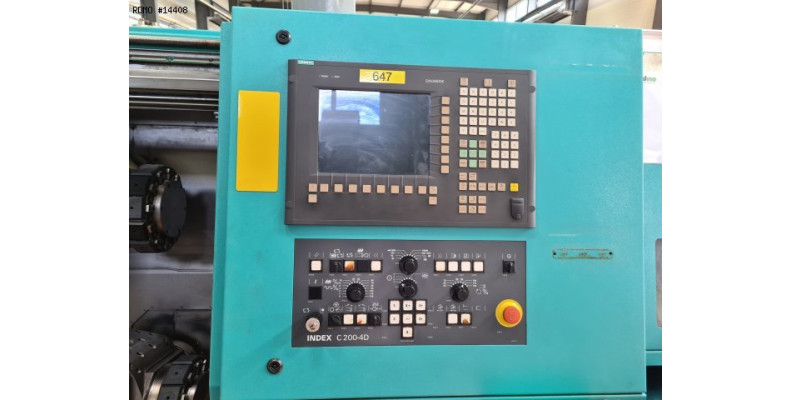

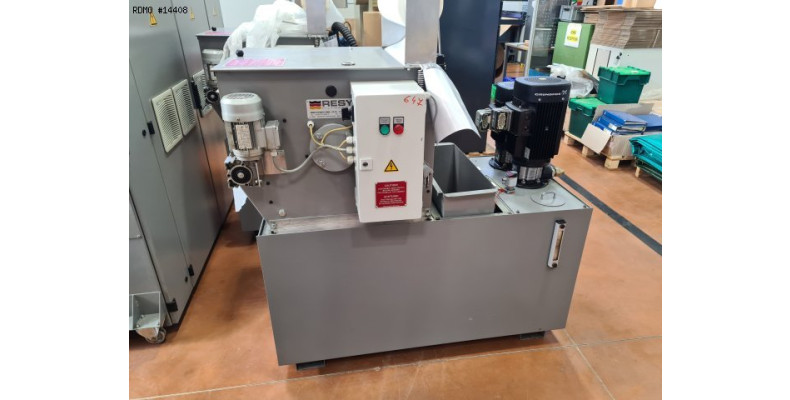

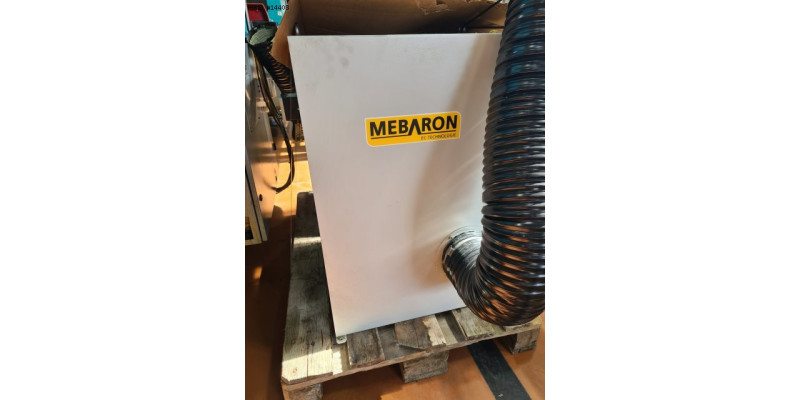

- Steuerung : INDEX C200 4D (Siemens 840D powerline) - Direkte Wegmesssysteme - Kühlmitteltank : RESY * mit Hochdruckpumpe : 80 [bars] * mit Papierfilter - Späneförderer - Ölnebelabsaugung : ELBARON MEBARON - Teile-Entnahme : Zangensystem - Teilebandförder - Stangenmagazin Prädisposition - Zangenfutter : 2 Hainbuch
