Technische Daten
- Anzahl von Spindeln : 2
- Anzahl der Achsen : 12
- Anzahl von Revolverköpfe : 3

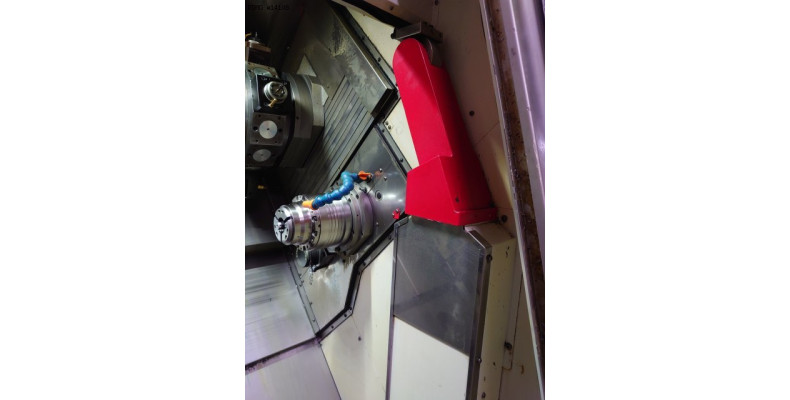

HAUPTSPINDEL
- Spindelnase : A2-6
- Spindelantriebleistung : 15 [kW]
- Spindeldrehzahl : 40 - 4000 [Upm]
- Max. Stangendurchmesser : 64 [mm]
- Max. Bearbeitungslänge : 118 [mm]
- Max. Durchmesser des Hauptspindelfutters : 165 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
GEGENSPINDEL
- Spindelnase : A2-6
- Spindelantriebleistung : 7,5 [kW]
- Spindeldrehzahl : 50 - 5000 [Upm]
- Max. Stangendurchmesser : 51 [mm]
- Max. Bearbeitungslänge : 125
- Max. bearbeitbaren Durchmesser : 165 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]

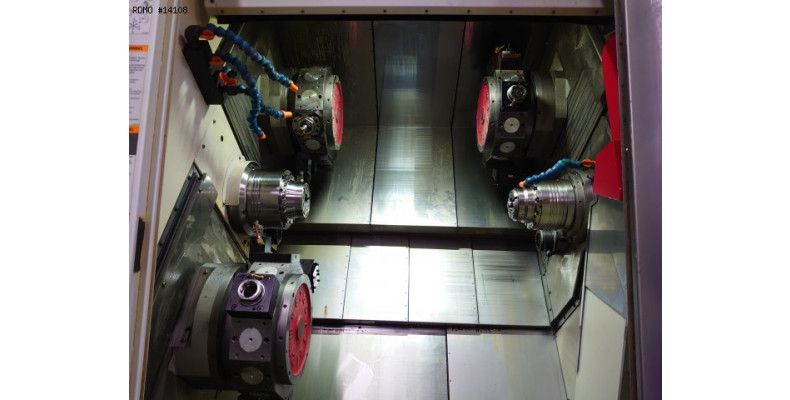

LINKE OBERE REVOLVERKOPF
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- X/Z Hub : 190 x 270 [mm]
- Y Hub : +/- 40 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm]
- Angetriebene Werkzeuge Leistung : 4.5 [kW]
RECHT OBERE REVOLVERKOPF
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- X/Z Hub : 190 x 270 [mm]
- Y Hub : +/- 40 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm]
- Angetriebene Werkzeuge Leistung : 4.5 [kW]
LINKE UNTEREN REVOLVERKOPF
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- Verfahrweg X/Z : 190 x 550 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm]
- Angetriebene Werkzeuge Leistung : 4.5 [kW]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 220 [V]
- Gesamtantrieb : 49 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 3.480 x 2.190 [mm]
- Maschinenhöhe : 2.180 [mm]
- Maschinengewicht : 11350 [kg]

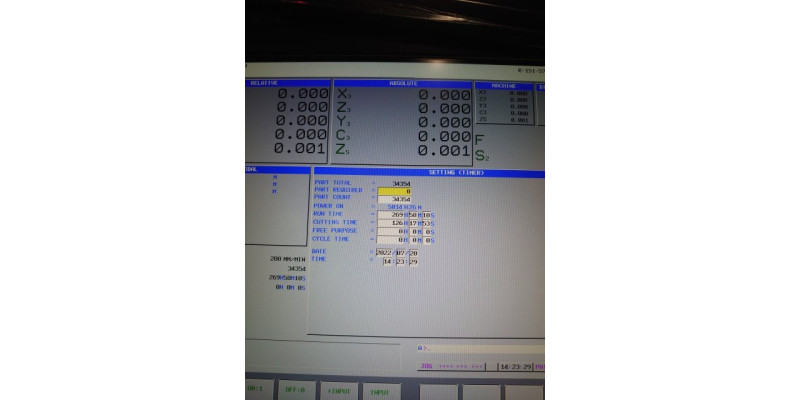

MASCHINENSTUNDEN
- Stunden unter Strom : 5014 [bst.]
- Betriebsstunden : 126 [bst.]
Zubehöre
- Steuerung : Fanuc 31i-Model B
- Elektronisches Handrad
- Werkzeug Meßtastereinrichtung : RENISHAW
- 3-farbige Statuslampe
- Kühlmitteltank
- Späneförderer : Droite LNS
- Werkzeug-Bruchkontrolle

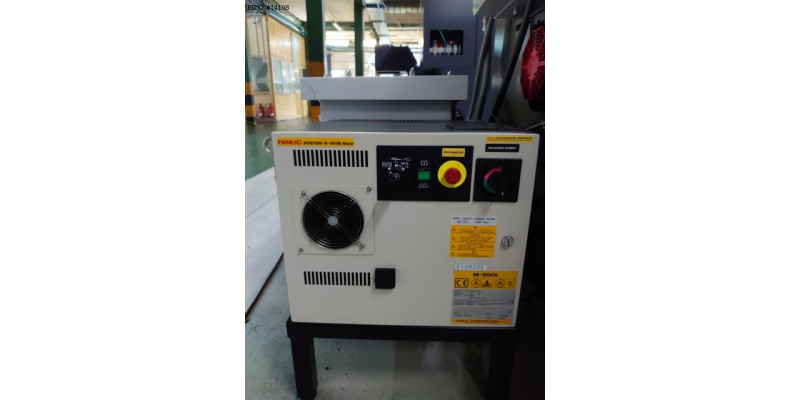

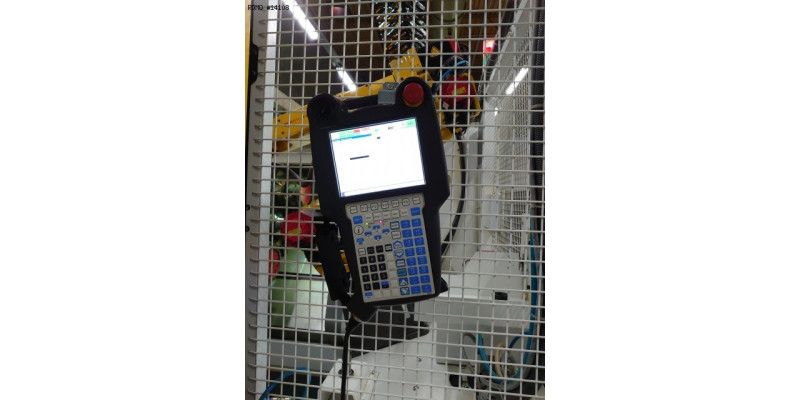

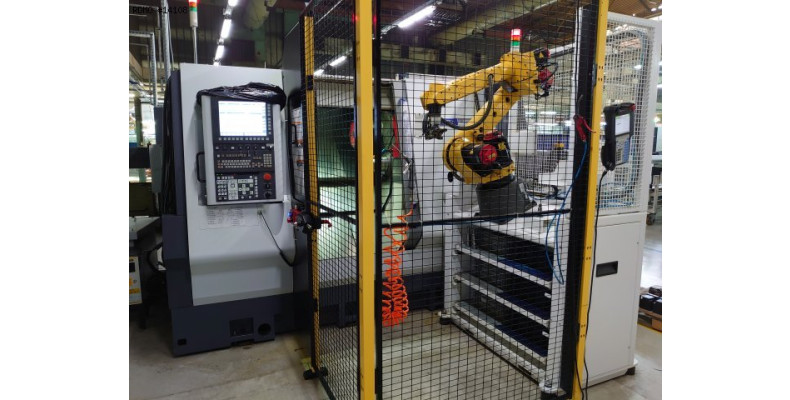

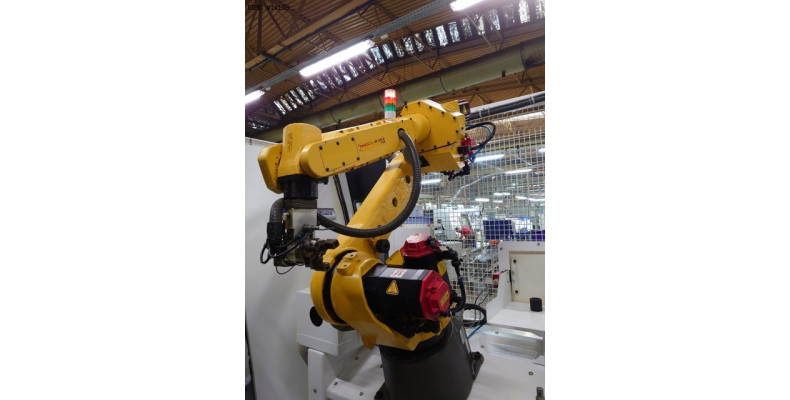

- Werkstück Loading Roboter : FANUC
- Stangenmagazin Prädisposition

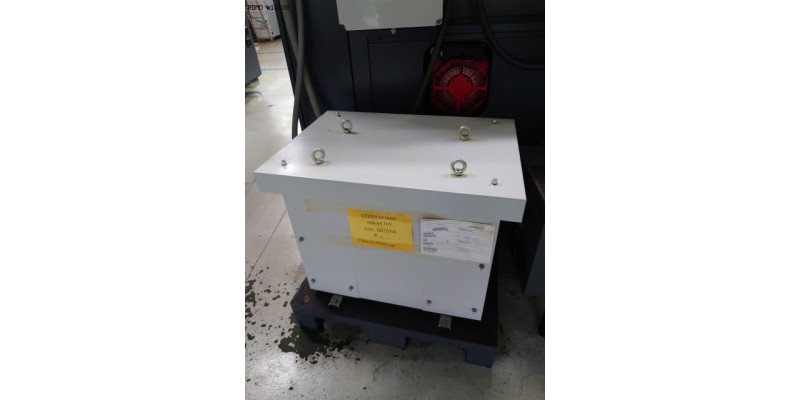

- Elektrischen Transformator : 400 / 220 [V]
