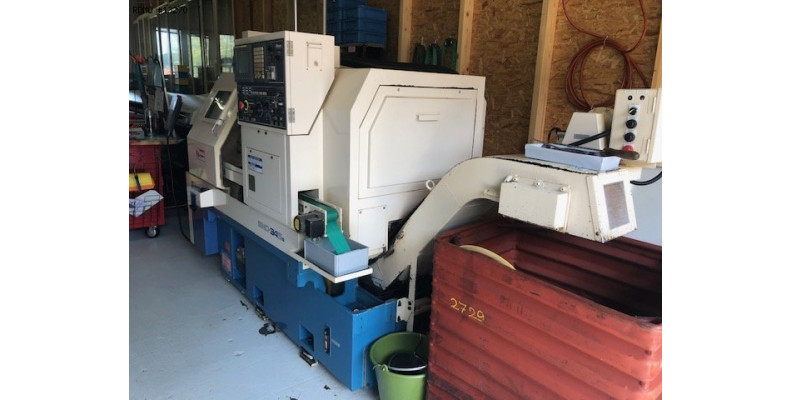

Miyano BND-34S5 5 Achsen

Drehen CNC Drehautomat

13270

Technische Spezifikationen zum Herunterladen

Hersteller: Miyano

Modell: BND-34S5

Jahr: 2006.11

Seriennummer: BD61167S

13270

Miyano BND-34S5 5 Achsen

Drehen CNC Drehautomat

Technische Spezifikationen zum Herunterladen

Hersteller: Miyano

Modell: BND-34S5

Jahr: 2006.11

Seriennummer: BD61167S

Preis Anfrage

Technische Daten

- Anzahl der Achsen : 5 - Anzahl von Spindeln : 2 - Anzahl von Revolverköpfe : 1 HAUPTSPINDEL - Spindelnase : DIN 171E - Spindelantriebleistung : 7,5 [kW] - Spindeldrehzahl : 66 - 5.000 [Upm] - Max. Stangendurchmesser : 34 [mm] - Max. Durchmesser des Hauptspindelfutters : 75 [mm] - Minimum Auflösung C-Achse : 0,001 [Grad] GEGENSPINDEL - Spindelnase : DIN 171E - Spindelantriebleistung : 3,2 [kW] - Spindeldrehzahl : 170 - 5.000 [Upm] - Minimum Auflösung C-Achse : 5 [Grad] - Verfahrweg Z : 300 [mm] - Eilganggeschwindigkeit : 12 [m/min] - Abstand Spindel / Gegenspindel : 280 [mm] REVOLVERKOPF 1 - Positionen Anzahl : 12 - Anzahl von motorisierte Positionen : 6 - X/Z Hub : 140 / 280 [mm] - Angetriebene Werkzeuge Geschwindigkeit : 135 - 4.050 [Upm] - Angetriebene Werkzeuge Leistung : 2,2 [kW] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 200 [V] - Gesamtantrieb : 26,8 [kVA] GEWICHT UND ABMESSUNGEN - Platzbedarf : 2.547 x 1.495 [mm] - Maschinengewicht : 3.800 [kg]

Zubehöre

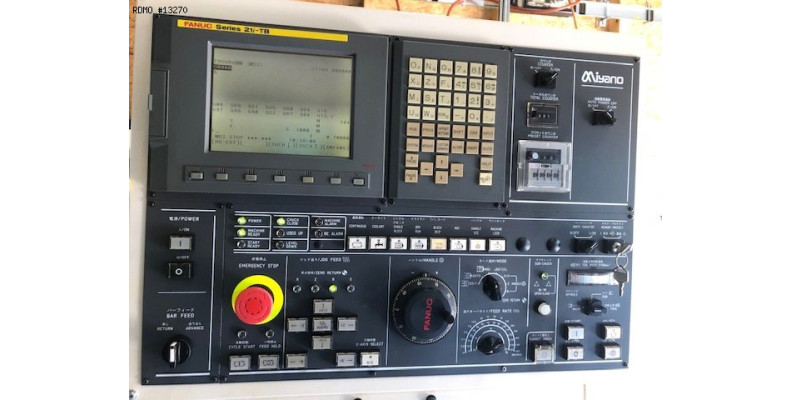

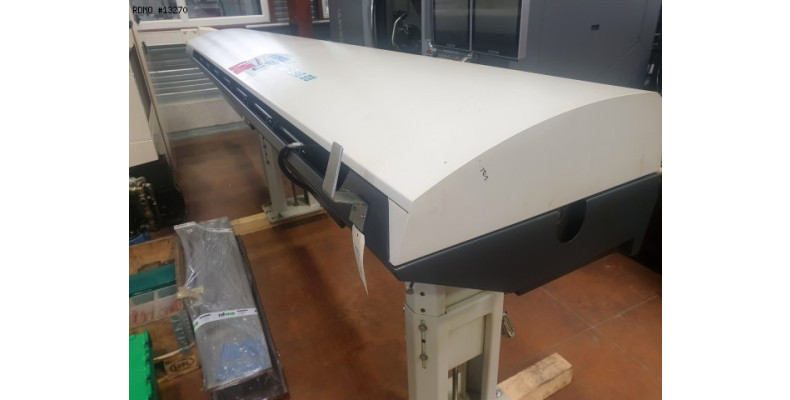

- Steuerung : Fanuc 21i-TB - Kühlmitteltank : 160 [l] - Späneförderer - Werkzeug-Bruchkontrolle - Teile-Entnahme - Teilebandförder - Stangemagazin : LNS Express 326 (2001) - Elektrischen Transformator : 400 / 200 [V] - Anzahl der angetriebene Werkzeughalter : 1 - Anzahl der feste Werkzeughalter : 11 - Zangenfutter : 2

Technische Spezifikationen zum Herunterladen
