Technische Daten
- Anzahl der Achsen : 8
- Anzahl von Spindeln : 2
- Anzahl von Revolverköpfe : 2
HAUPTSPINDEL
- Spindelnase : A2-5
- Spindelantriebleistung : 11 [kW]
- Spindeldrehzahl : 6000 [Upm]
- Max. Stangendurchmesser : 42 [mm]
- Max. bearbeitbaren Durchmesser : 190 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
GEGENSPINDEL
- Spindelnase : A2-5
- Spindelantriebleistung : 11 [kW]
- Spindeldrehzahl : 6000 [Upm]
- Max. Stangendurchmesser : 42 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
VERFAHRWEG
- Verfahrweg Z : 525 [mm]
- Abstand Spindel / Gegenspindel : 735 [mm]
REVOLVERKOPF 1
- Positionen Anzahl : 24
- Anzahl von motorisierte Positionen : 12
- X/Z Hub : 135/503 [mm]
- Y Hub : +/- 31 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm]
- Angetriebene Werkzeuge Leistung : 7.1/2.2 [kW]
REVOLVERKOPF 2
- Positionen Anzahl : 24
- Anzahl von motorisierte Positionen : 12
- X/Z Hub : 135/503 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm]
- Angetriebene Werkzeuge Leistung : 7.1/2.2 [kW]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 61 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 2630 X 1720 [mm]
- Maschinenhöhe : 1940 [mm]
- Maschinengewicht : 6000 [kg]
MASCHINENSTUNDEN
- Stunden unter Strom : 44554 [bst.]
Zubehöre

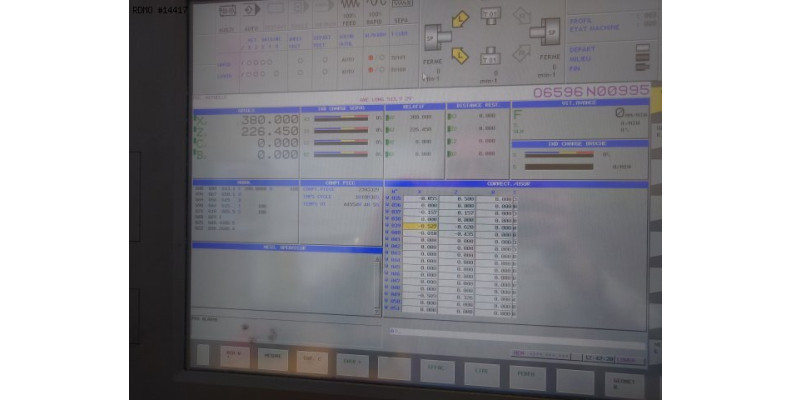

- Steuerung : Fanuc 31i model B
- Schnittstelle : Ethernet / RS232 / PMCIA
- 3-farbige Statuslampe
- Kühlmitteltank
* mit Hochdruckpumpe : 20 [bars]
- Späneförderer : SERMETO
- Teile-Entnahme : G-Type
- Teilebandförder

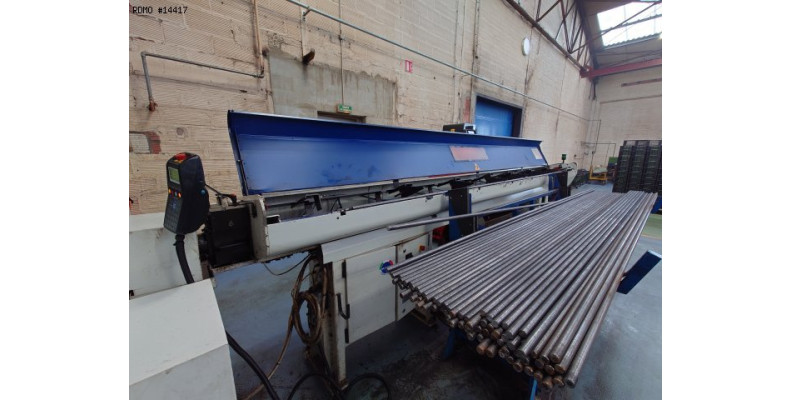

- Stangemagazin : IEMCA BOSS 552 HD/R
- Elektrischen Transformator
- Anzahl der angetriebene Werkzeughalter : 2
- Anzahl der feste Werkzeughalter : 10
- Zangenfutter : HAINBUCH Spanntop
