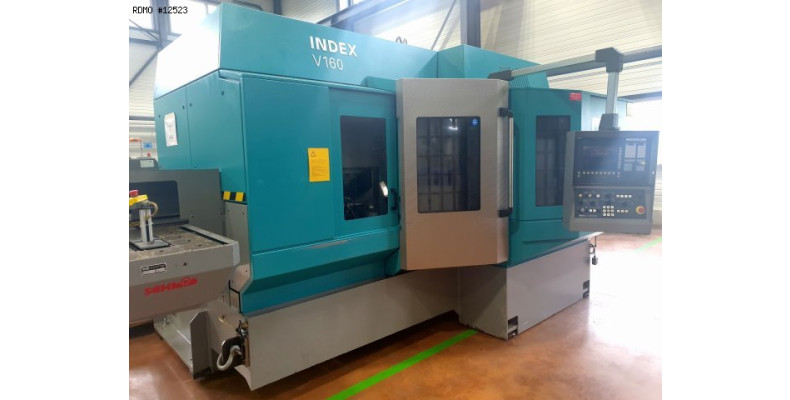

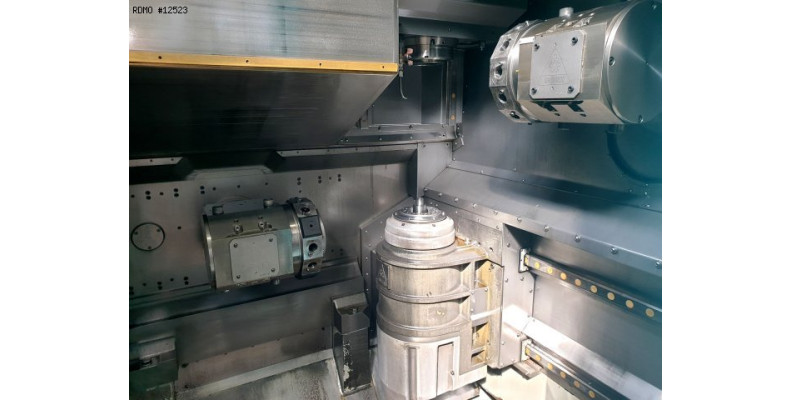

Technische Daten
- Anzahl Achsen : 10
- Anzahl Spindeln : 2
- Anzahl Revolver : 2
- Durchmesser auf Bett : 350 [mm]

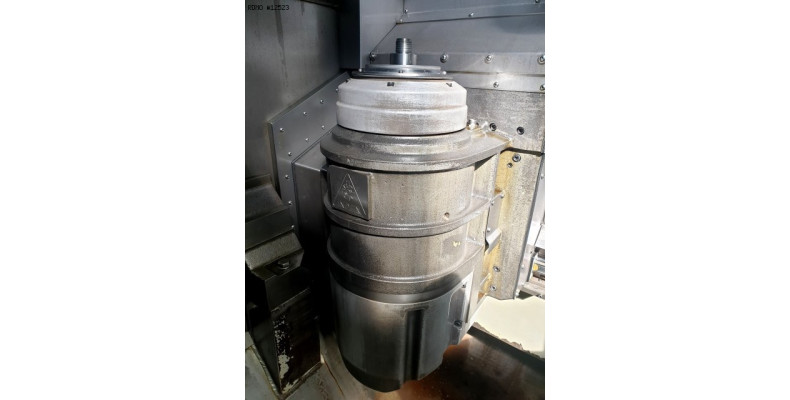

HAUPTSPINDEL
- Nase ISO 702/1 : 140 [mm]
- Futterdurchmesser : 160 [mm]
- Max. Stangen Durchmesser : 65 [mm]
- Drehzahl : 0 bis 5.000 [Upm]
- Leistung : 20 / 27 [kW]
- Indexierungspräzision Achse C1 : 0,001 [°]
- Weg (X1/Z1) : 1.190 / 260 [mm]

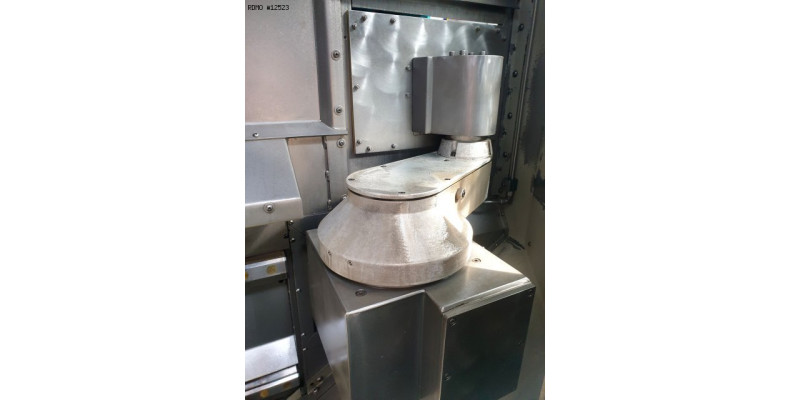

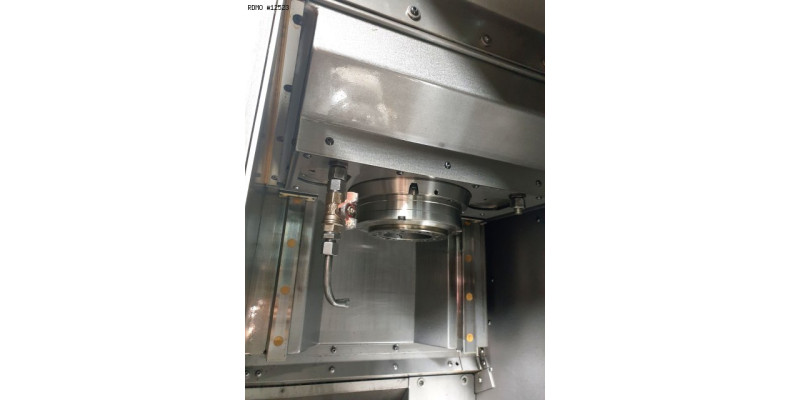

GEGENSPINDEL
- Nase ISO 702/1 : 140 [mm]
- Futterdurchmesser : 160 [mm]
- Max. Stangen Durchmesser : 65 [mm]
- Drehzahl : 0 bis 5.000 [Upm]
- Leistung : 20 / 27 [kW]
- Indexierungspräzision Achse C3 : 0,001 [°]
- Weg (X3) : 607 [mm]

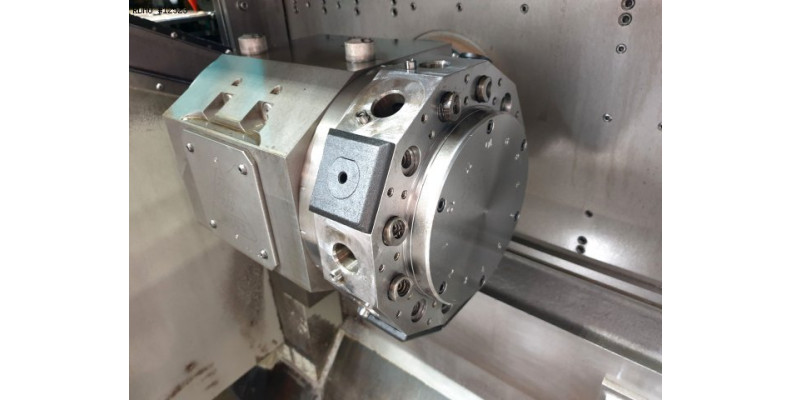

UNTERE REVOLVER
- Positionen Anzahl : 12
- Werkzeugenhalter : VDI 25
- Anzahl von angetriebene Positionen : 12
- angetriebene Werkzeuge Geschwindigkeiten : 6.000 [U/min]
- angetriebene Werkzeuge Leistung : 8,5 [kW]
- Weg (Y1) : +/- 60 [mm]
- Weg (B1) : 360 [°]
- Indexierungspräzision Achse B1 : 0,001 [°]

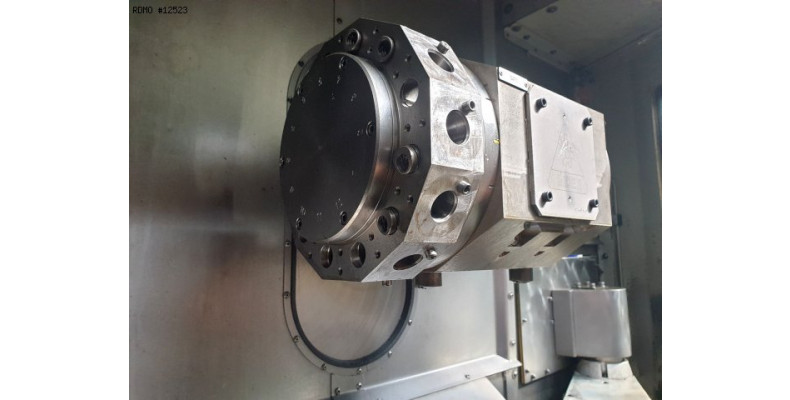

OBENE REVOLVER
- Positionen Anzahl : 12
- Werkzeugenhalter : VDI 25
- Anzahl von angetriebene Positionen : 12
- angetriebene Werkzeuge Geschwindigkeiten : 6.000 [U/min]
- angetriebene Werkzeuge Leistung : 8,5 [kW]
- Weg (Y3/Z3) : +/- 60 / 260 [mm]
- Weg (B3) : 360 [°]
- Indexierungspräzision Achse B3 : 0,001 [°]
ELEKTRISCHE VERSORGUNG
- Spannung : 400 [V]
- Gesammtleistung : 57 [kVA]
ABMESSUNGEN
- Platzbedarf : 5.205 x 2.770[mm]
- Höhe : 2.750 [mm]
- Gewicht : 11.000 [kg]
STUNDEN
- unter Strom : 42.888 [Std]
- in Betrieb : 39.480 [Std]
Zubehöre

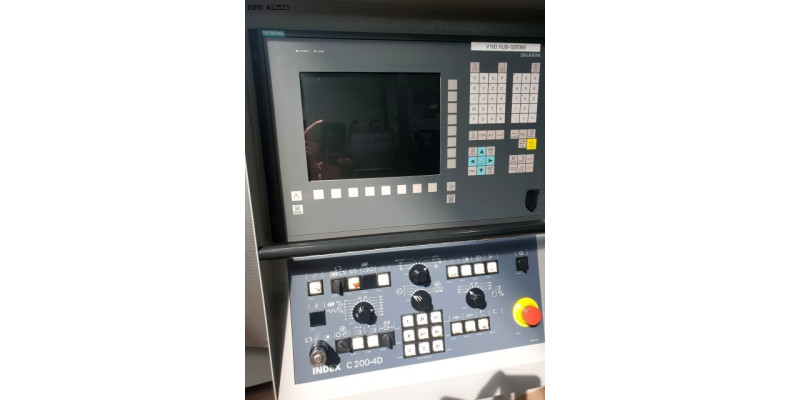

- Steuerung INDEX C200-4D (SIEMENS 840D Powerline)
- Interface : USB
- Linear Glassmassstab auf alle Achsen
- 3 Farbige Statuslamp
- Späneförderer : KNOLL

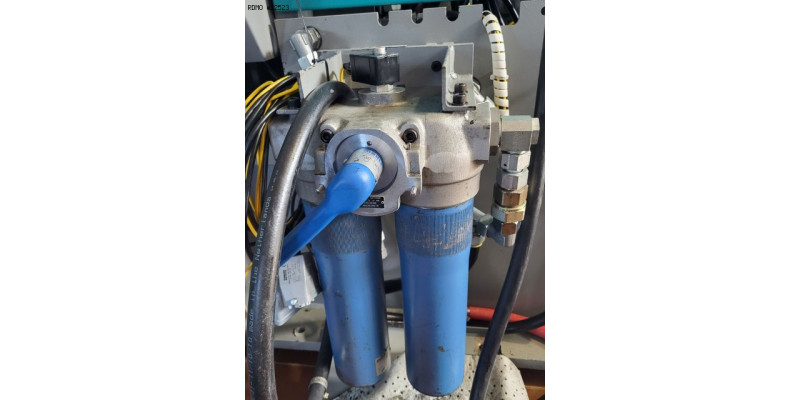

- Kühlmitteltank mit Pumpe : 8 [bars]
- Ölskimmer

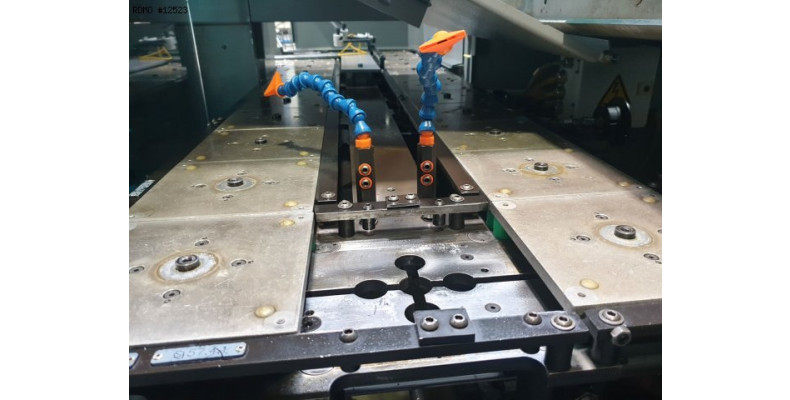

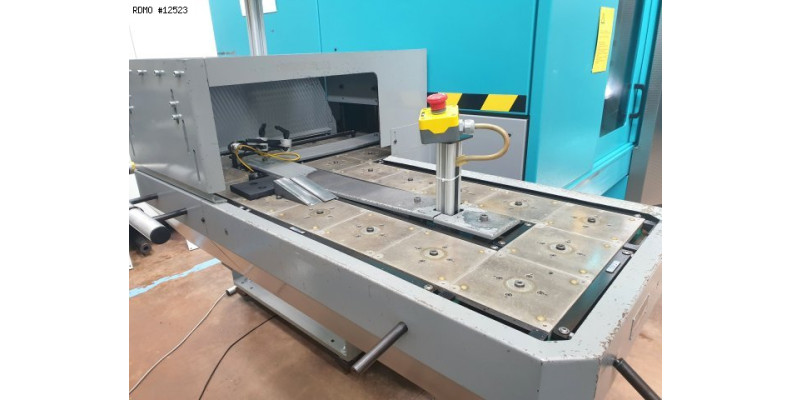

- Stacker 35 Paletten 160 x 160 mm : SCHMID PUS
160/35

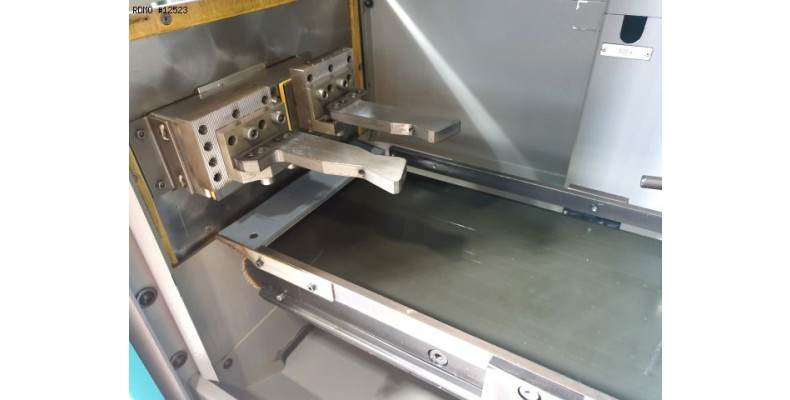

- Teile-Entnahme mit Teilebandförder
2 Spindeln, 2 Revolver, 2 Y-Achsen, 2 B-Achsen, mit automatische Teileversorgung und Evakuierung
