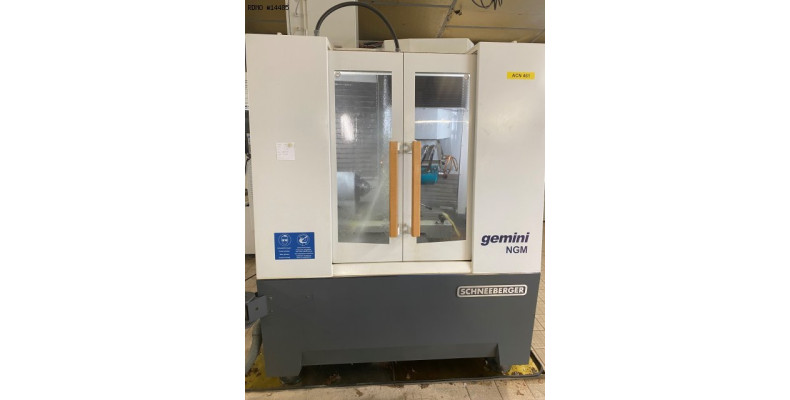

SCHNEEBERGER GEMINI NGM 5 Achsen

Schleifen / schärfen / läppen / entgratung / polieren Cnc werkzeugschleifmaschinen.

14485

Technische Spezifikationen zum Herunterladen

Hersteller: SCHNEEBERGER

Modell: GEMINI NGM

Baujahr: 2019

Seriennummer: 23591

14485

SCHNEEBERGER GEMINI NGM 5 Achsen

Schleifen / schärfen / läppen / entgratung / polieren Cnc werkzeugschleifmaschinen.

Technische Spezifikationen zum Herunterladen

Hersteller: SCHNEEBERGER

Modell: GEMINI NGM

Baujahr: 2019

Seriennummer: 23591

Preis Anfrage

Technische Daten

Achsen :
X: 500 mm Längsschlitten
Y: 400 mm Querschlitten
Z: 380 mm Vertikalsäule

A: ISO 50 Werkzeughalter, Auflösung 0.0001°.

C: 380°-Drehung des Schleifkopfes, Auflösung 0.0001°.

Schleifkopf :
Elektroschleifspindel, HSK50 mit Flüssigkeitskühler 10Kw.

Betriebsstunde: 2700

Gewicht :
7000 kg

Abmessungen: 2090 x 2300 x 2050 (Höhe)

Zubehöre

FANUC 31iB5, 5 gesteuerte Achsen.

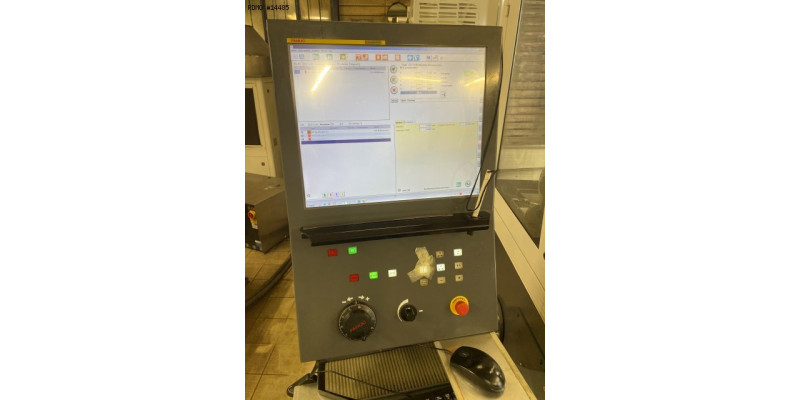

19' TFT-Farbbildschirm mit Tastatur und Touchscreen, USB 3.0
ZENON Koordinatenmesstaster
EasyProfile

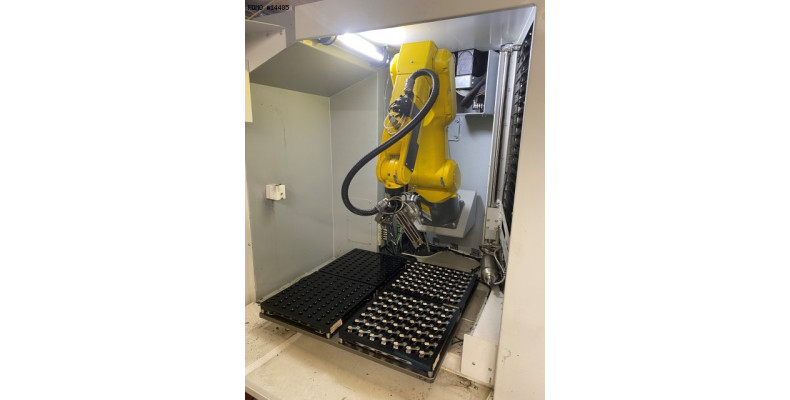

Fanuc-Laderoboter, 4 Paletten
Aktive Kühlung für die Steuerkabine
Netzwerkanschluss
Software für die Ferndiagnose
Hydraulische Klemme
Hydraulische Lünette
Adaption für 60° V-förmige Lünette (d=5mm).
Automatische Spannzangenklemmung W25
Schleifscheibenhalterflansch HSK50 Ø 20 mm L 85 mm und einer in L 45 mm.

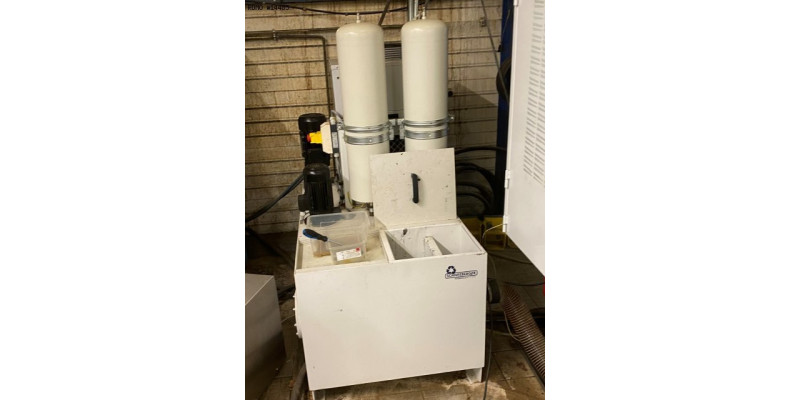

Filtersystem Kartusche 400 Liter ( 1200 x 800 mm ).
Temperaturregelung 6 Kw
HP-Pumpe für die Kühlung
Feuerschutzanlage CO2 10Kg.
* NB: ohne Funktionsgarantie. Von einer qualifizierten Stelle des Käufers zu prüfen.
