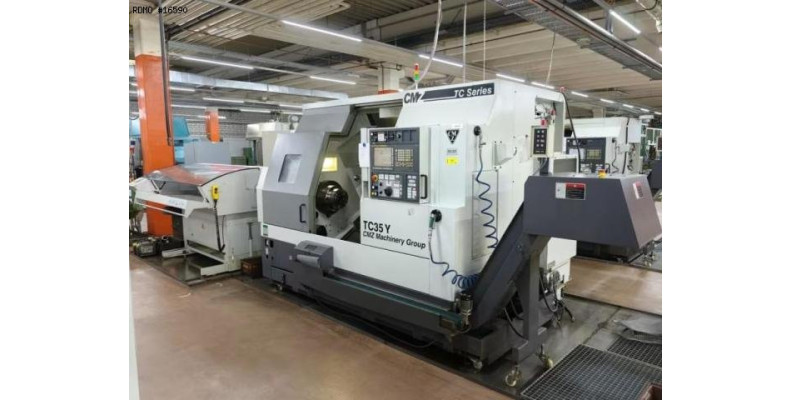

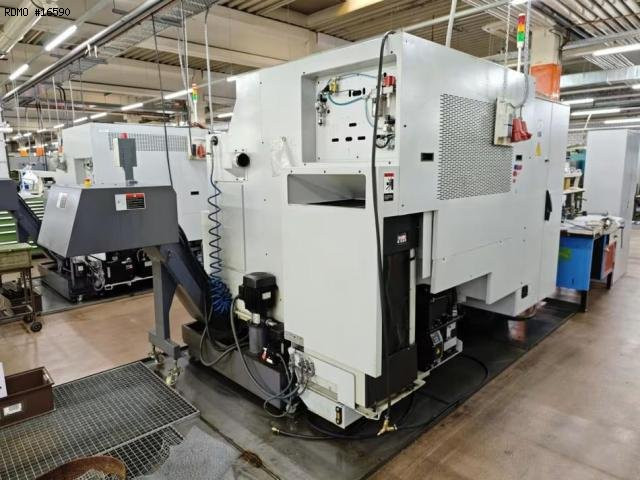

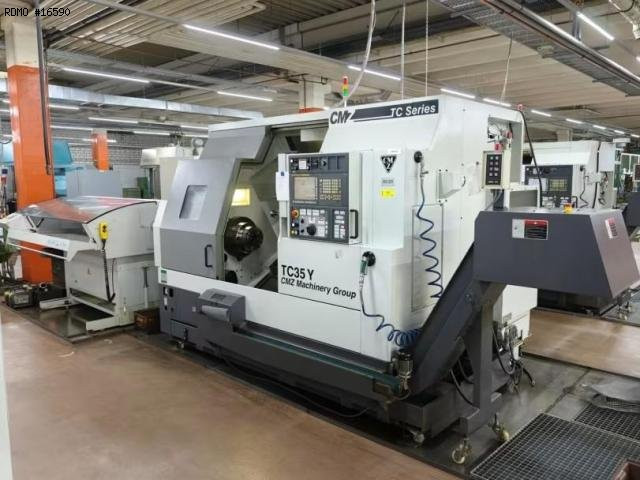

CMZ TC35 Y

Drehen CNC Drehautomat

Technische Spezifikationen zum Herunterladen

Hersteller: CMZ

Modell: TC35 Y

Baujahr: 2015

Seriennummer: 748

Preis Anfrage

Technische Daten

- Anzahl der Achsen : 4

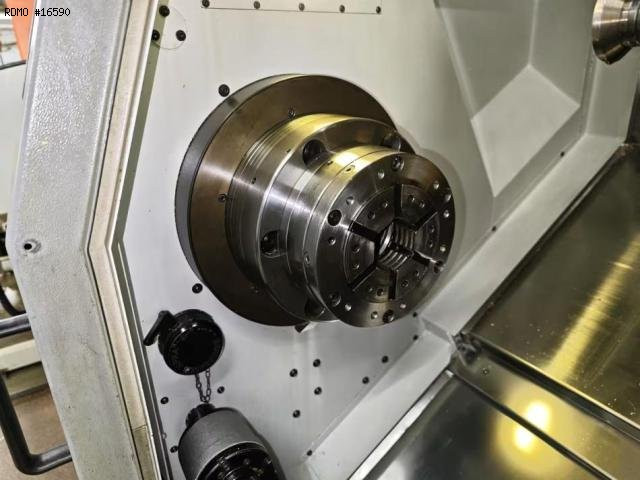

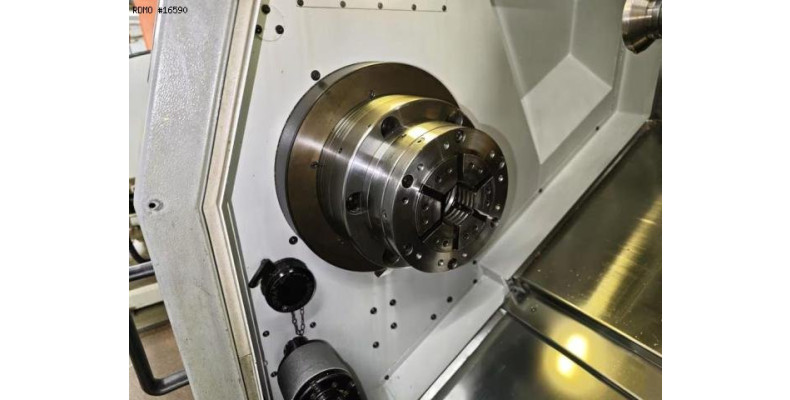

HAUPTSPINDEL
- Spindelnase : ASA 11'' A2
- Spindelantriebleistung : 39 / 48 [kW]
- Spindeldrehzahl : 3000 [Upm]
- Max. Stangendurchmesser : 95 [mm]
- Max. bearbeitbaren Durchmesser : 550 [mm]
- Max. Durchmesser auf Werkbank : 920 [mm]
- Maximaler Drehdurchmesser auf dem Schlitten : 745 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]

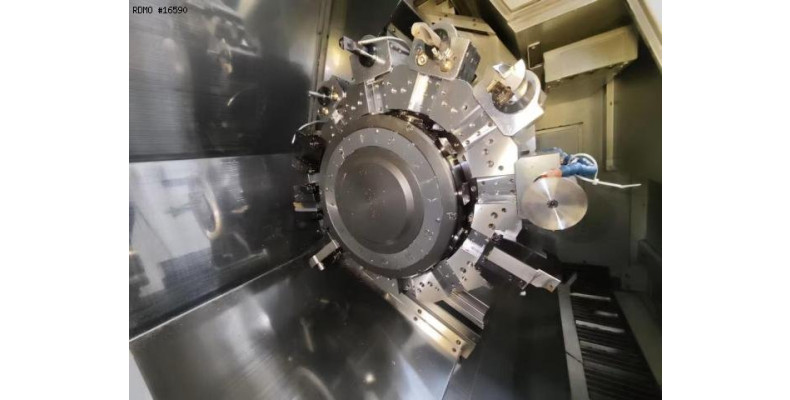

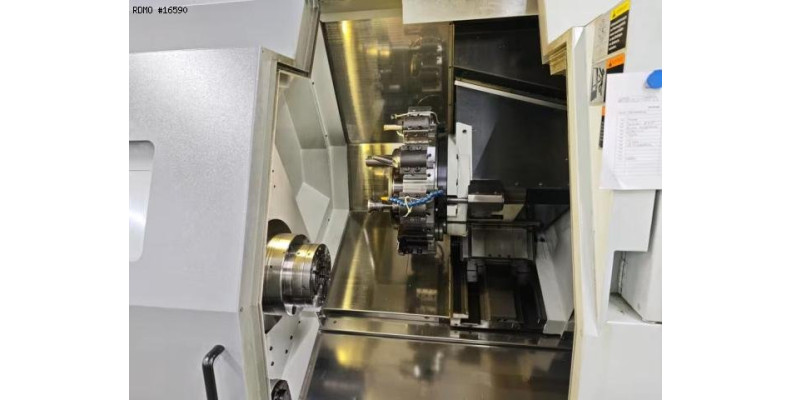

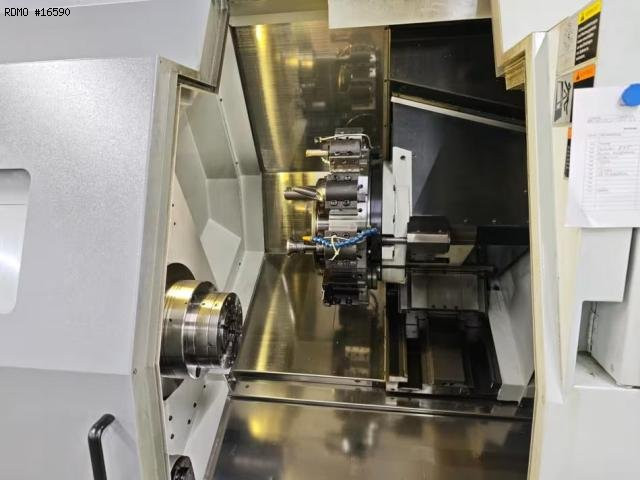

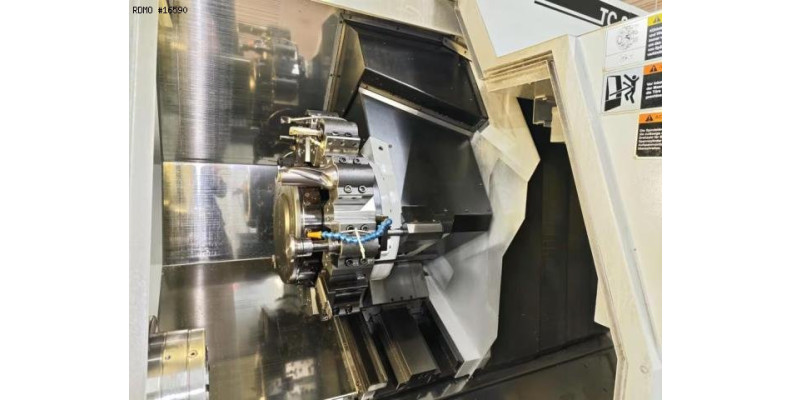

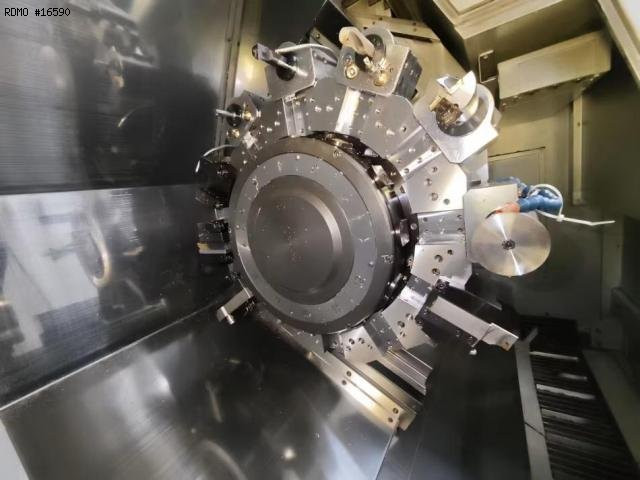

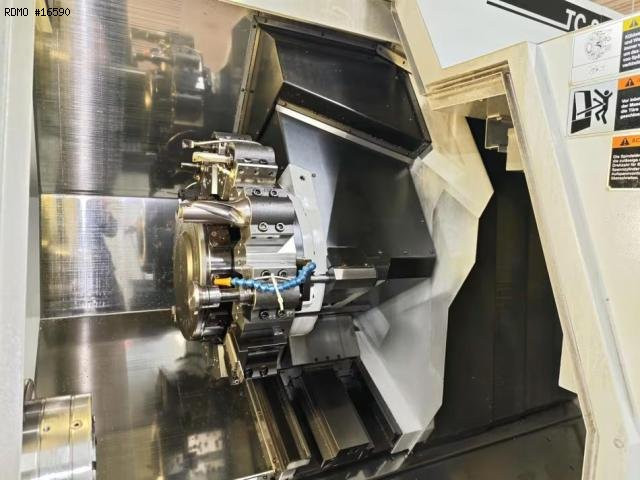

REVOLVERKOPF
- Positionen Anzahl : 12
- Anzahl von motorisierte Positionen : 12
- Angetriebene Werkzeuge Geschwindigkeit : 4000 [Upm]
- Angetriebene Werkzeuge Leistung : 16 [kW]
- Verfahrweg X/Z : 315 / 800 [mm]
- Verfahrweg Y : +80 / -60 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 30 / 15 / 30 [m/min]

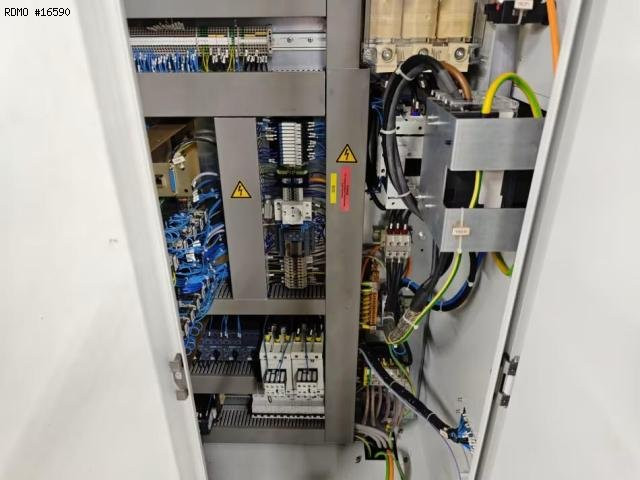

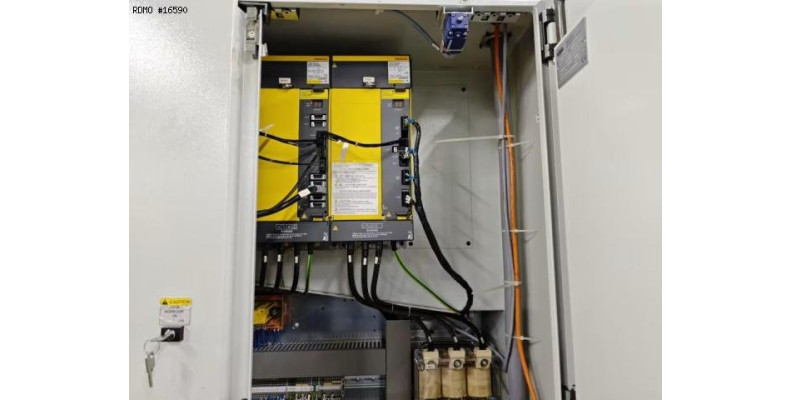

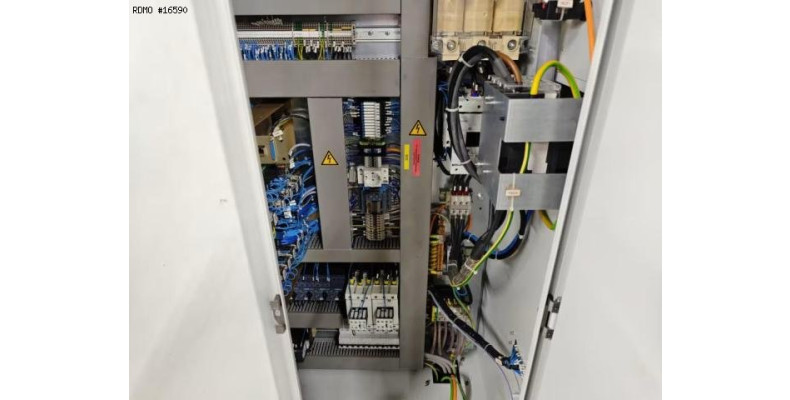

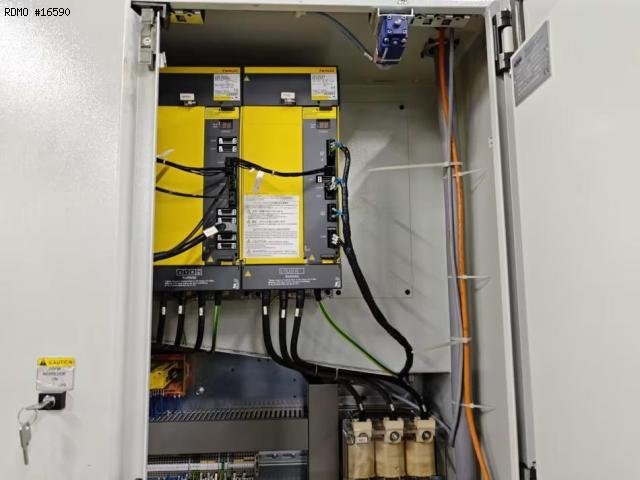

ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 65 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 2803 x 2020 [mm]
- Maschinenhöhe : 2240 [mm]
- Maschinengewicht : 8200 [kg]
MASCHINENSTUNDEN
- Stunden unter Strom : 21934 [bst.]
- Betriebsstunden : 3899 [bst.]

Zubehöre

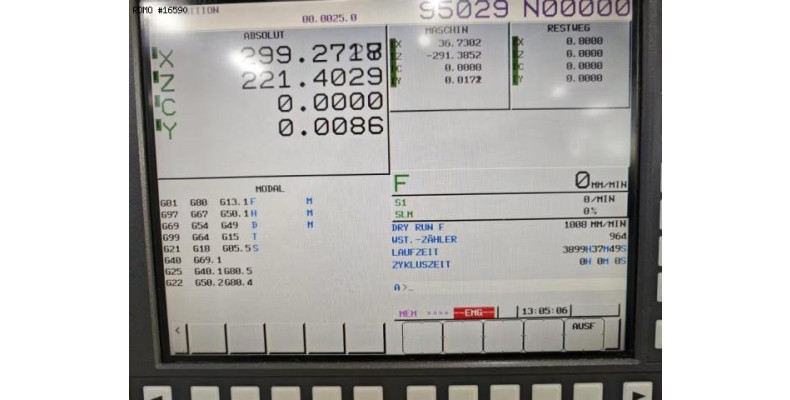

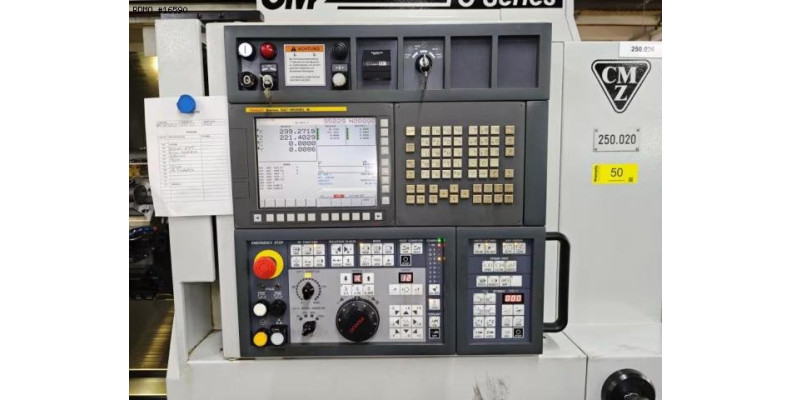

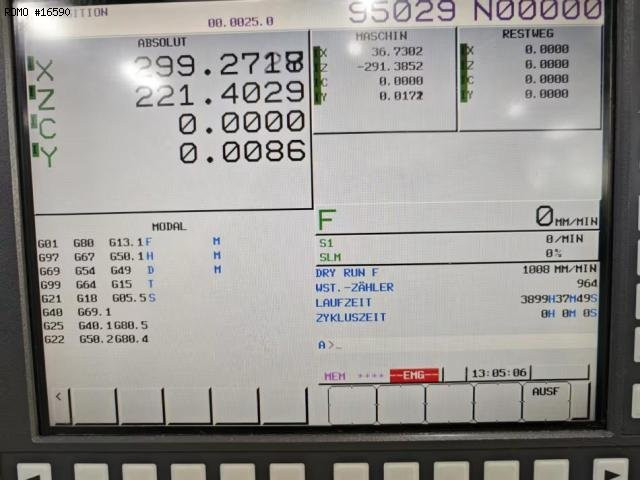

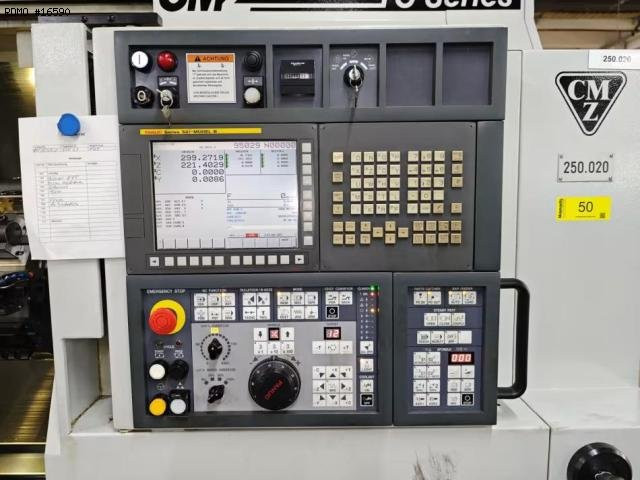

- Steuerung : Fanuc 32i Model B
- 3-farbige Statuslampe
- Kühlmitteltank
* mit Hochdruckpumpe
- Späneförderer
- Spindelkühlung
- Teile-Entnahme
- Teilebandförder

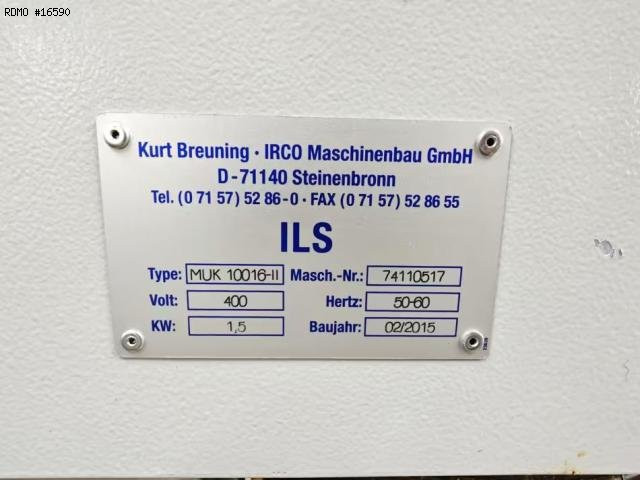

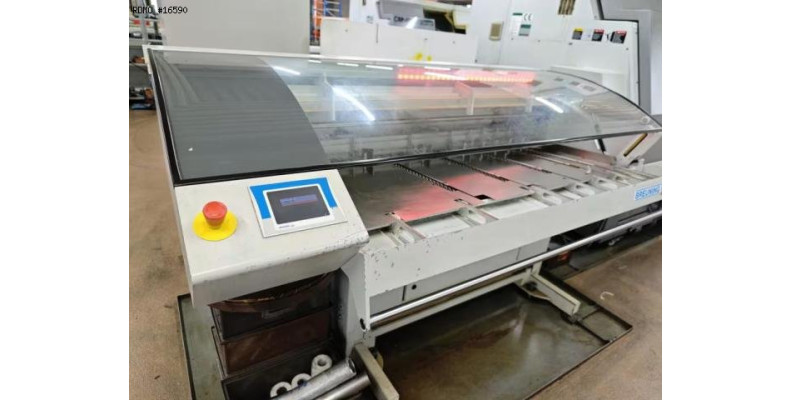

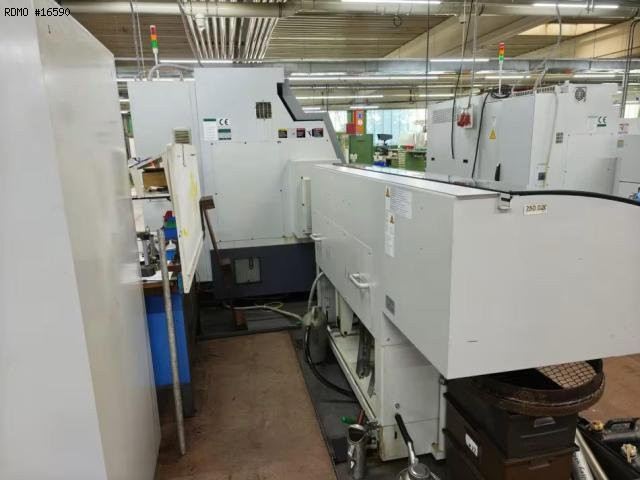

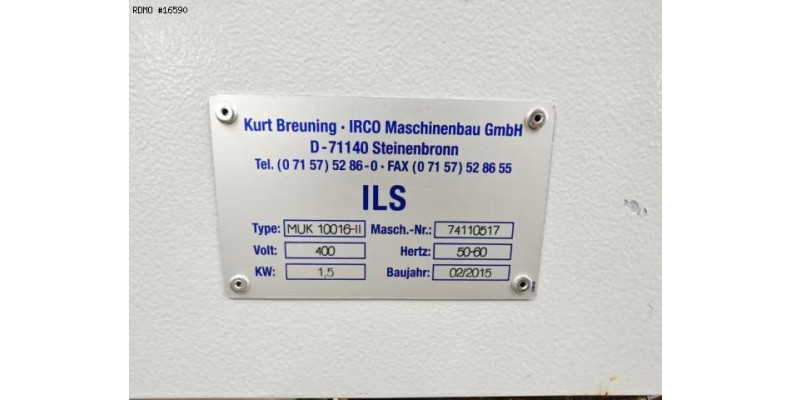

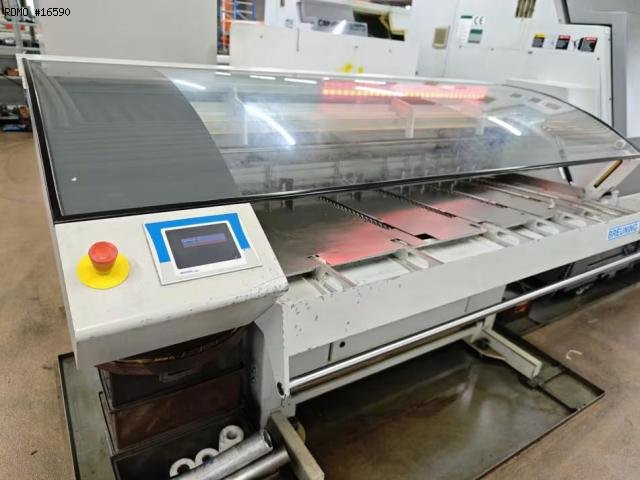

- Stangemagazin : BREUNING MUK 10016-II
