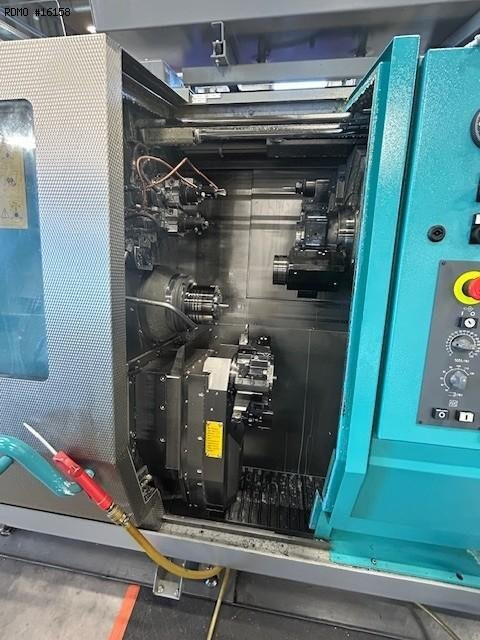

INDEX ABC 5 Achsen

- Anzahl von Spindeln : 2
- Anzahl der Achsen : 6
- Anzahl von Revolverköpfe : 3
HAUPTSPINDEL
- Spindelantriebleistung : 29 [kW]
- Spindeldrehzahl : 6000 [Upm]
- Max. Stangendurchmesser : 52 [mm]
- Minimum Auflösung C-Achse : 0.01 [Grad]

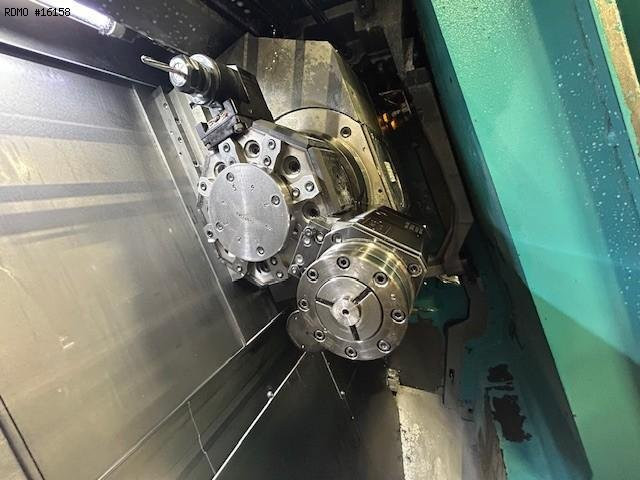

GEGENSPINDEL
- Spindelantriebleistung : 4.2 [kW]
- Spindeldrehzahl : 4500 [Upm]
- Minimum Auflösung C-Achse : 7.5 [Grad]

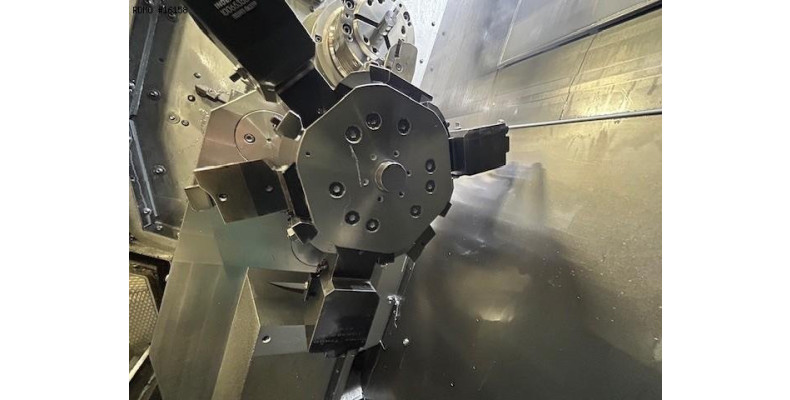

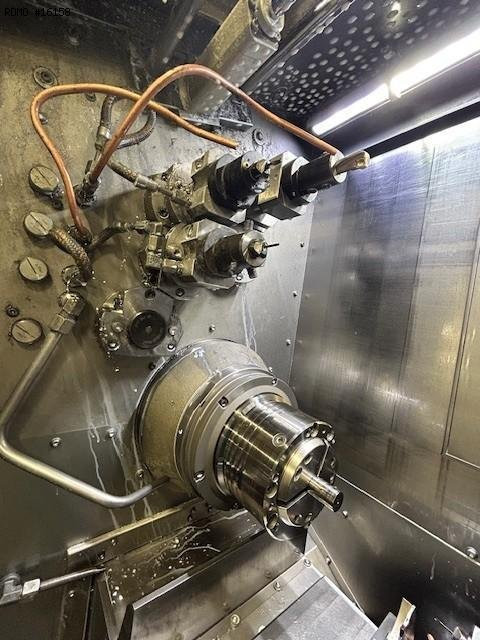

LINKE OBERE REVOLVERKOPF
- Positionen Anzahl : 5
- Anzahl von motorisierte Positionen : 2
- Werkzeug Typ : VDI25

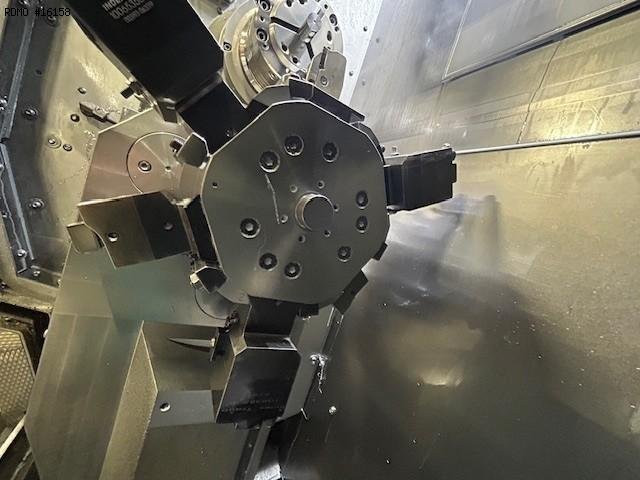

RECHT OBERE REVOLVERKOPF
- Positionen Anzahl : 8
- Anzahl von motorisierte Positionen : 8
- Verfahrweg X/Z : 90/280 [mm]
- Werkzeug Typ : VDI25
- Angetriebene Werkzeuge Geschwindigkeit : 4500 [Upm]
- Angetriebene Werkzeuge Leistung : 4.2 [kW]
LINKE UNTEREN REVOLVERKOPF
- Positionen Anzahl : 6
- Verfahrweg X/Z : 81/80 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 37 [kW]

- Steuerung : Fanuc 31i-B
- Schnittstelle : RS232
- Kühlmitteltank : 220
- Ölnebelabsaugung : SH 05 PE/Tandem

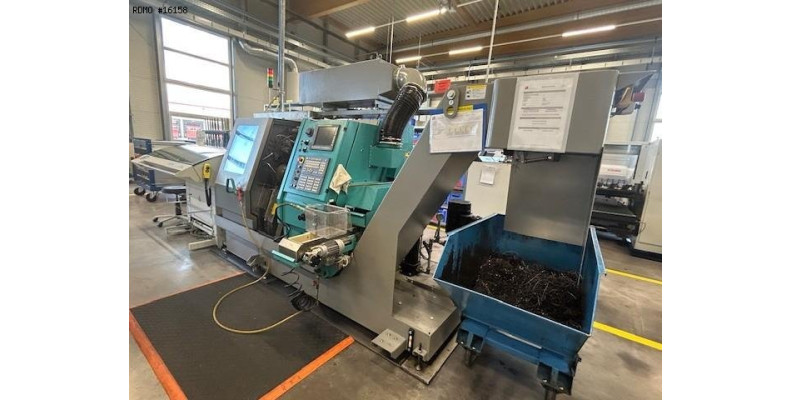

- Späneförderer : KNOLL
- Teile-Entnahme
- Teilebandförder

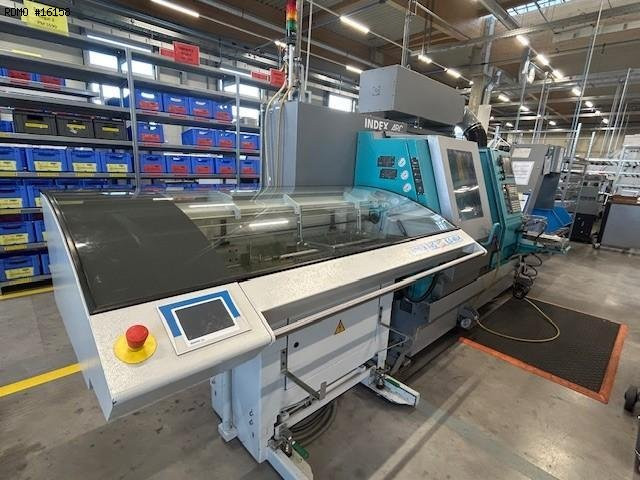

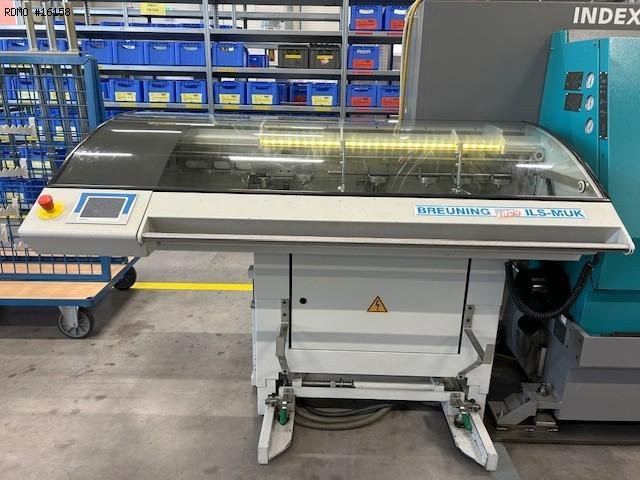

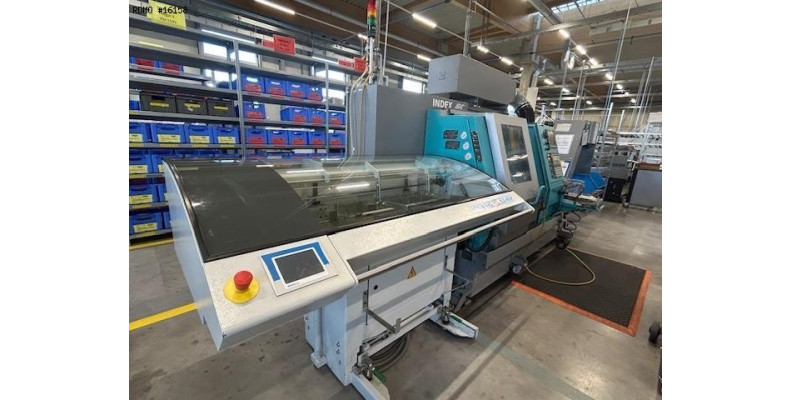

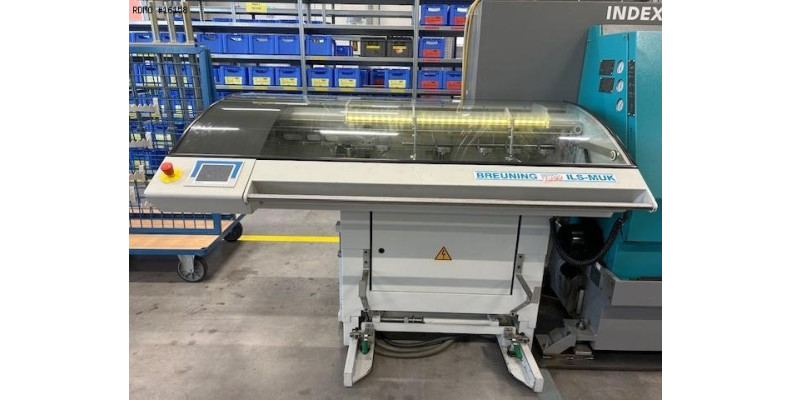

- Stangemagazin : BREUNING ILS MUK 7012-II
- Zangenfutter : HAINBUCH Spanntop
