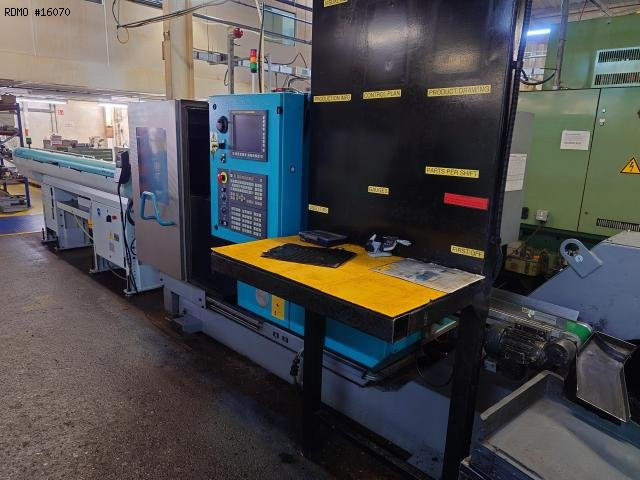

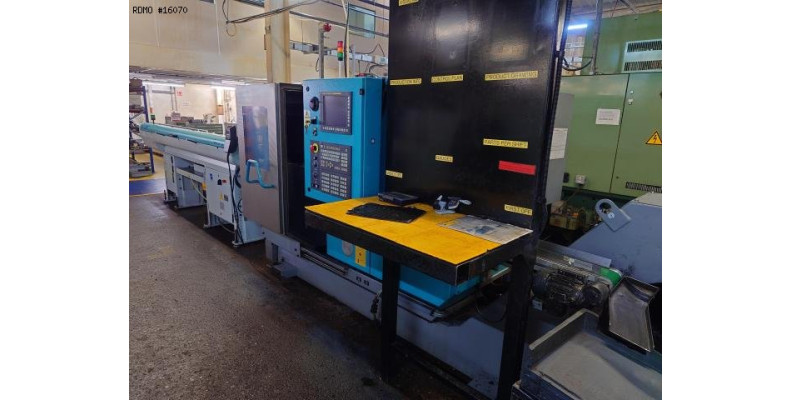

INDEX C100 10 Achsen

- Anzahl der Achsen : 10
- Anzahl von Spindeln : 2
- Anzahl von Revolverköpfe : 3
HAUPTSPINDEL
- Spindelnase : A2-5
- Spindelantriebleistung : 22/29 [kW]
- Spindeldrehzahl : 7.000 [Upm]
- Max. Stangendurchmesser : 42 [mm]
- Max. Durchmesser des Hauptspindelfutters : 110 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
GEGENSPINDEL
- Spindelnase : A2-5
- Spindelantriebleistung : 16,5/19 [kW]
- Spindeldrehzahl : 7.000 [Upm]
- Max. Stangendurchmesser : 42 [mm]
* Max. Durchmesser des Hauptspindelfutters : 110 [mm]
- Minimum Auflösung C-Achse : 0,001 [Grad]
- Verfahrweg : 500 [mm]
- Eilganggeschwindigkeit : 60 [m/min]
- Abstand Spindel / Gegenspindel : 515 [mm]

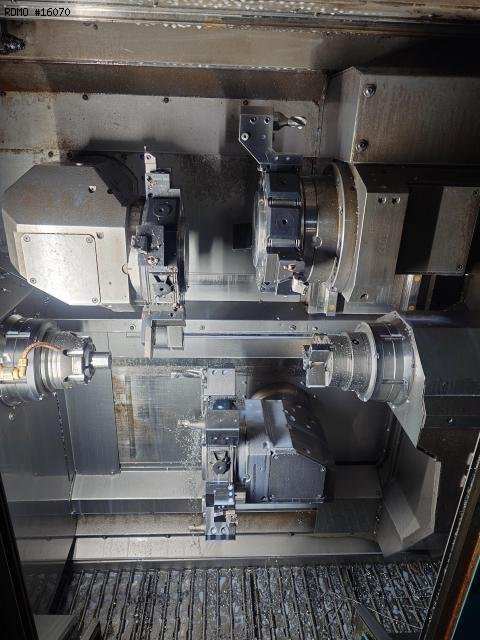

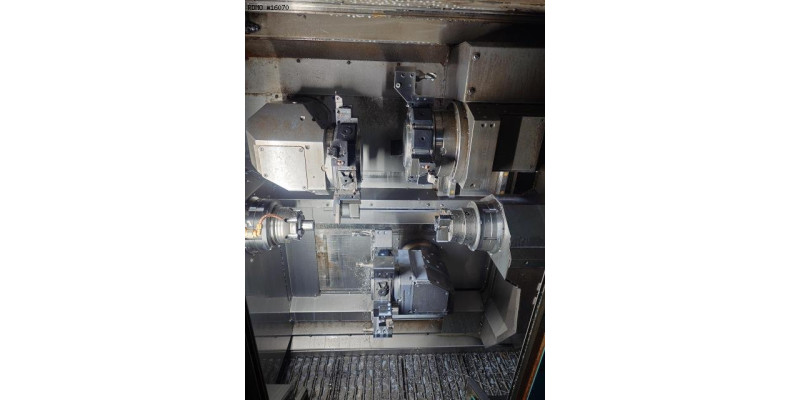

LINKE OBERE REVOLVERKOPF
- Positionen Anzahl : 10
- Anzahl von motorisierte Positionen : 10
- Verfahrweg X/Z : 70 / 250 [mm]
- Verfahrweg Y : 70 [mm]
- Werkzeug Typ : VDI 25
- Angetriebene Werkzeuge Geschwindigkeit : 8.000 [Upm]
- Angetriebene Werkzeuge Leistung : 4,2 [kW]
RECHT OBERE REVOLVERKOPF
- Positionen Anzahl : 10
- Anzahl von motorisierte Positionen : 10
- Verfahrweg X : 125 [mm]
- Werkzeug Typ : VDI 25
- Angetriebene Werkzeuge Geschwindigkeit : 8.000 [Upm]
- Angetriebene Werkzeuge Leistung : 4,2 [kW]
LINKE UNTEREN REVOLVERKOPF
- Positionen Anzahl : 10
- Anzahl von motorisierte Positionen : 10
- Verfahrweg X/Z : 70 / 400 [mm]
- Verfahrweg Y : 70 [mm]
- Werkzeug Typ : VDI 25
- Angetriebene Werkzeuge Geschwindigkeit : 8.000 [Upm]
- Angetriebene Werkzeuge Leistung : 4,2 [kW]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 37 [kW]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 5990 x 1710 [mm]
- Maschinenhöhe : 2140 [mm]
- Maschinengewicht : 5.500 [kg]
MASCHINENSTUNDEN
- Betriebsstunden : 16759 [bst.]

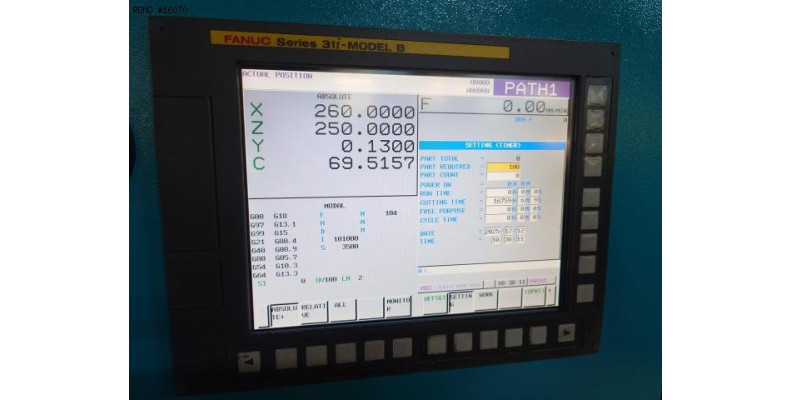

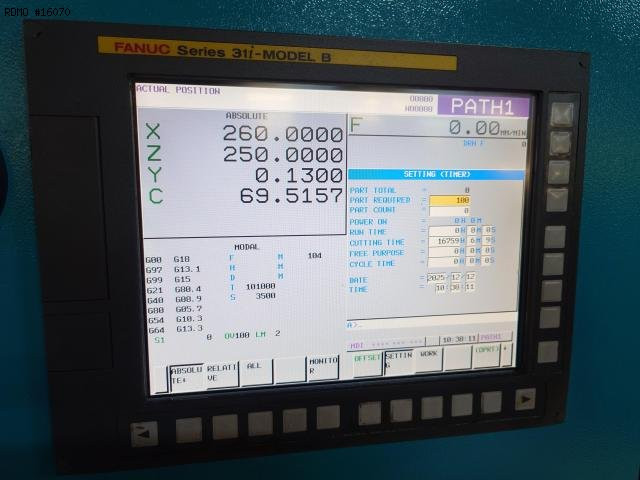

- Steuerung : Fanuc Series 31i-B
- 3-farbige Statuslampe

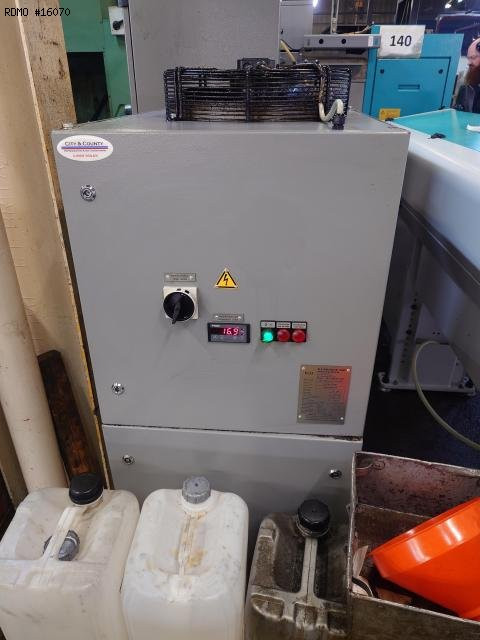

- Kühlmitteltank

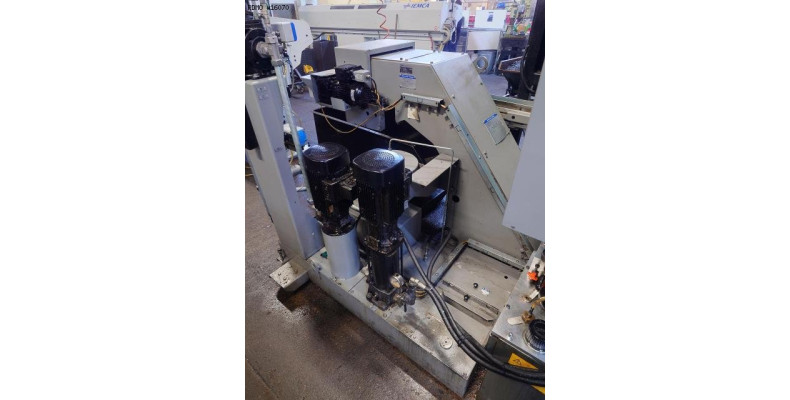

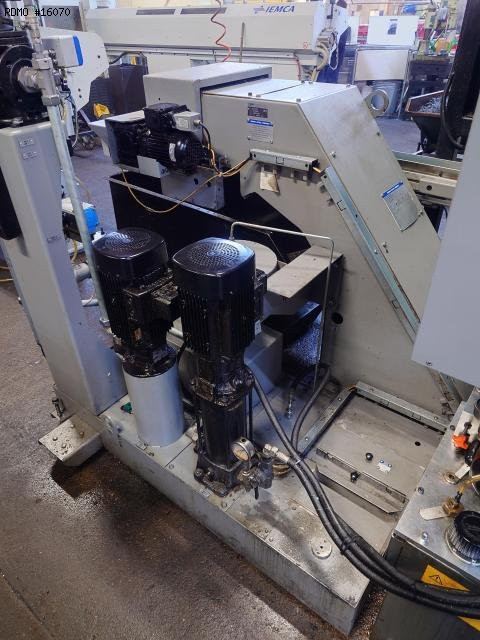

* mit Hochdruckpumpe : 25 [bars]
* mit Papierfilter
- Innere Kühlmittel-Zufuhr (IKZ)
- Späneförderer : DROITE

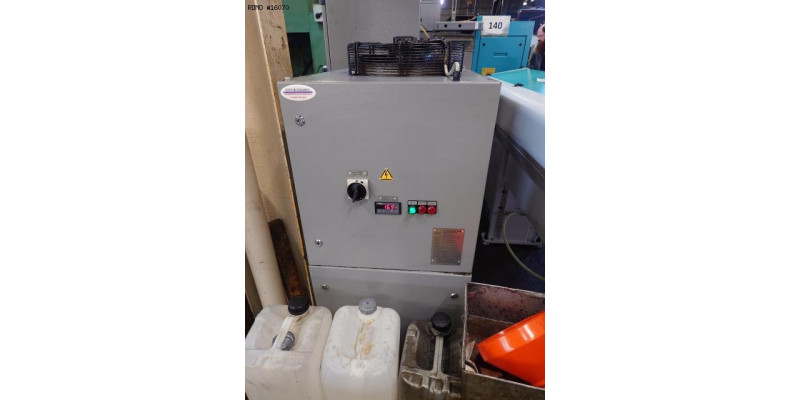

- Kühlmittelbehalter : KLH
- Teile-Entnahme

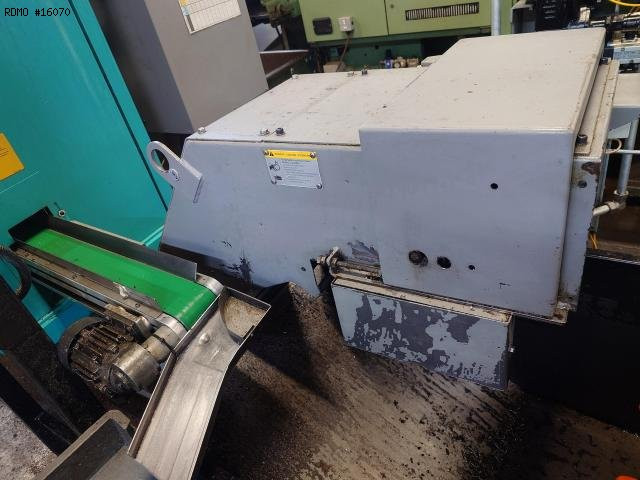

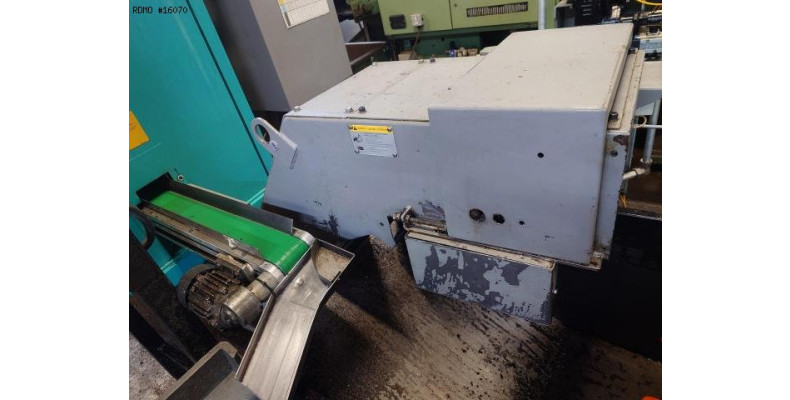

- Teilebandförder
- Stangemagazin : IEMCA BOSS 552 HD
