Technische Daten
- Anzahl der Achsen : 9
- Anzahl von Spindeln : 2
HAUPTSPINDEL
- Max. Stangendurchmesser : 32 [mm]
- Max. bearbeitbare Länge : 320 [mm]
- Verfahrweg : 325 [mm]
- Spindeldrehzahl : 8000 [Upm]
- Spindelantriebleistung : 3.7/7.5 [kW]
- Minimum Auflösung C-Achse : 0.001 [Grad]
GEGENSPINDEL
- Max. Stangendurchmesser : 32 [mm]
- Z Hub : 410 [mm]
- X Hub : 238 [mm]
- Spindeldrehzahl : 7000 [Upm]
- Spindelantriebleistung : 1.5/3.7 [kW]
- Minimum Auflösung C-Achse : 0.001 [Grad]
- Anzahl von Revolverköpfe : 1

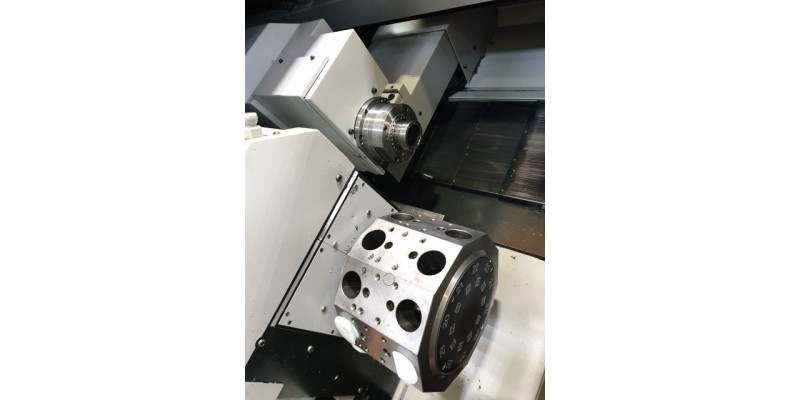

UNTEREN REVOLVERKOPF
- Positionen Anzahl : 20
- Anzahl von motorisierte Positionen : 10
- X/Z Hub : 120/202 [mm]
- Y Hub : 44 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 5000 [Upm]
BUCHSENHALTER 1
- Positionen Anzahl : 9
- Anzahl von motorisierte Positionen : 4
- Angetriebene Werkzeuge Geschwindigkeit : 5000 [Upm]
- Verfahrweg X/Y : 108/275 [mm]
GEGENBEARBEITUNG
- Positionen Anzahl : 3
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 380 [V]
- Gesamtantrieb : 10 [kVA]
- Platzbedarf : 2805 x1370 [mm]
- Maschinenhöhe : 1370 [mm]
- Maschinengewicht : 3970 [kg]
- Betriebsstunden : 42000 [bst.]
Zubehöre

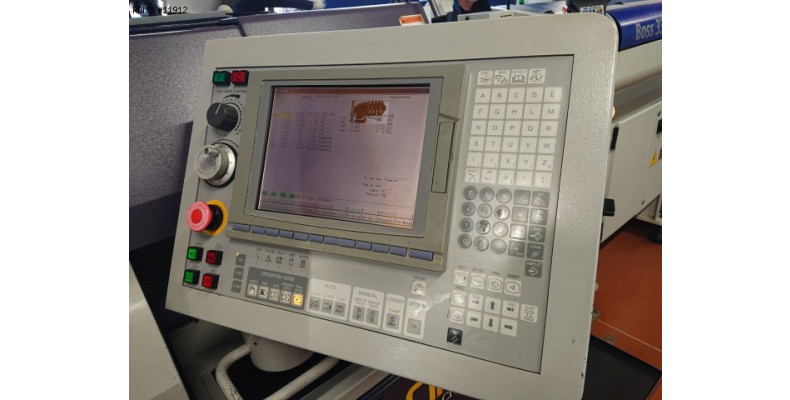

- Steuerung : Mitsubishi MELDAS M635
- 3-farbige Statuslampe
- Angetriebene Führungsbuchse

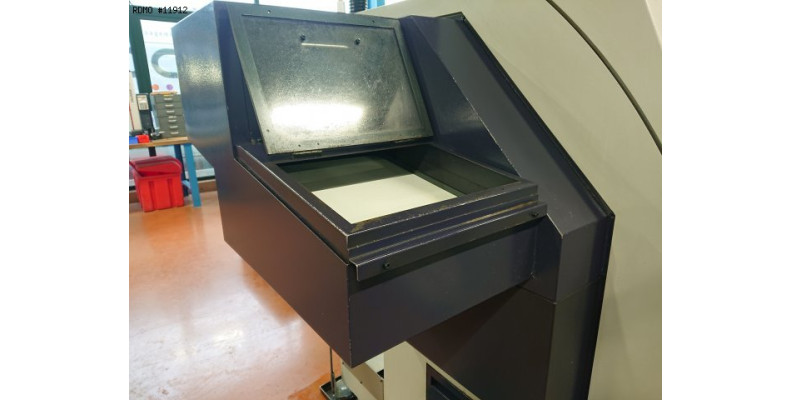

- Teile-Entnahme
- Teilebandförder
- Kühlmitteltank
* mit Hochdruckpumpe : 140 [bars]

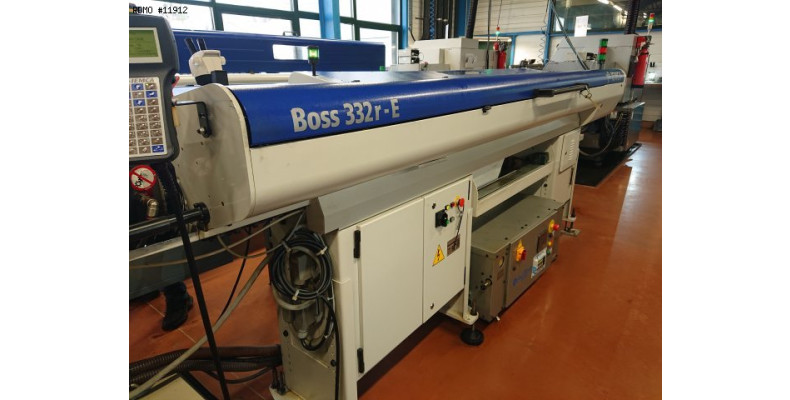

- Stangemagazin : IEMCA BOSS 332
- Feuerlöschanlage
- Elektrischen Transformator : 400V
