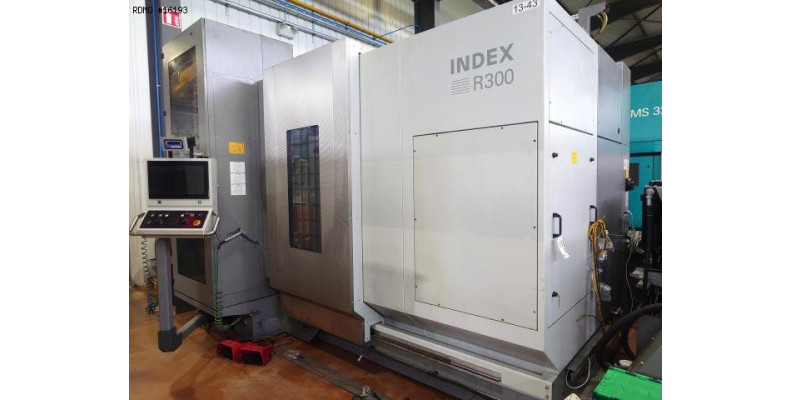

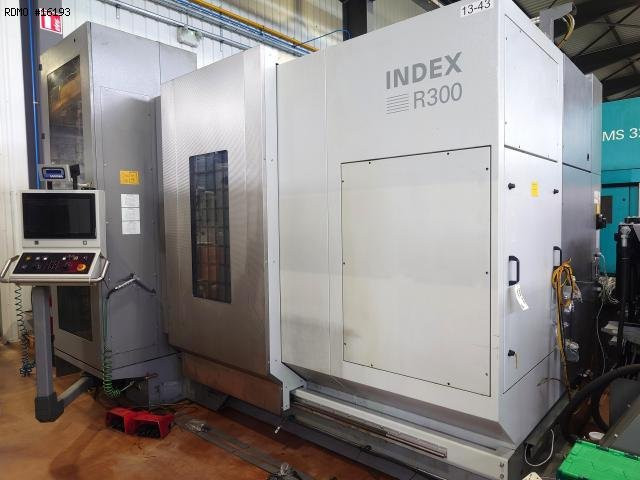

INDEX R300 10 Achsen

- Anzahl der Achsen : 11
- Anzahl von Spindeln : 2

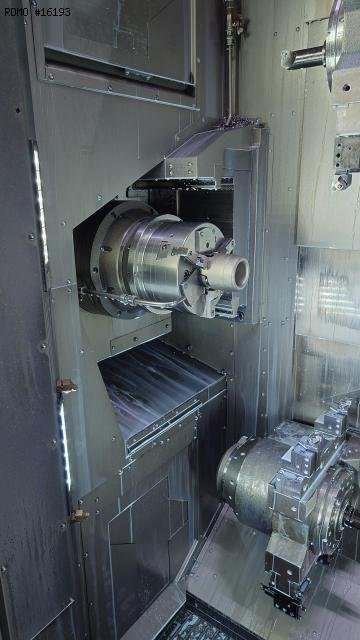

HAUPTSPINDEL
- Spindelantriebleistung : 47 [kW]
- Spindeldrehzahl : 3500 [Upm]
- Max. Stangendurchmesser : 102 [mm]
- Minimum Auflösung C-Achse : 0.001 [Grad]

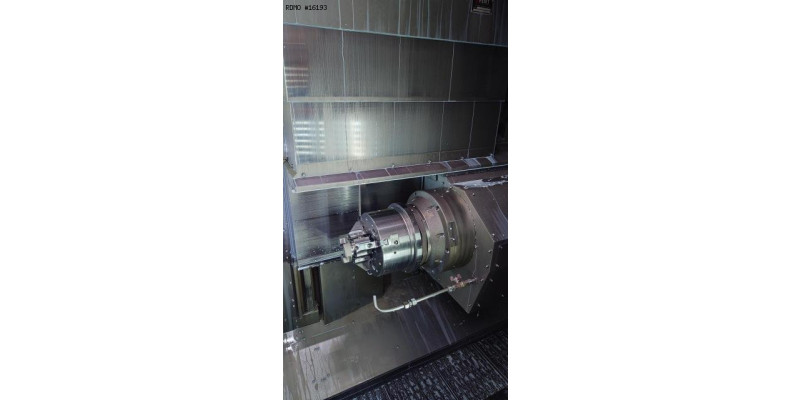

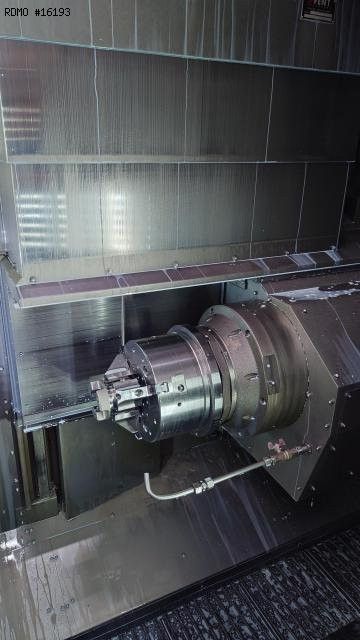

GEGENSPINDEL
- Spindelantriebleistung : 47 [kW]
- Spindeldrehzahl : 3500 [Upm]
- Max. Stangendurchmesser : 102 [mm]
- Minimum Auflösung C-Achse : 0.001 [Grad]
- Verfahrweg : 610 [mm]

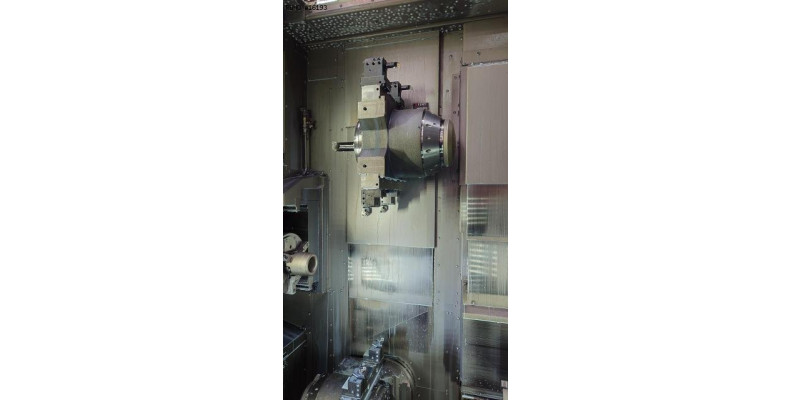

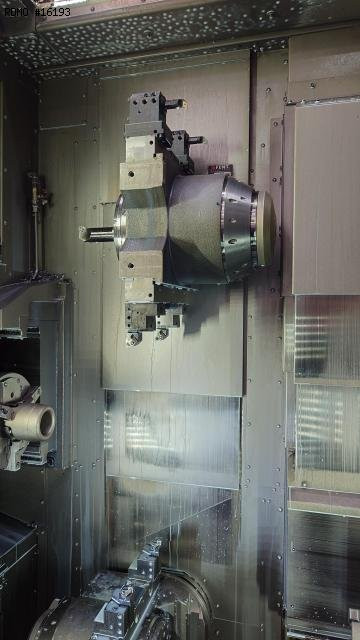

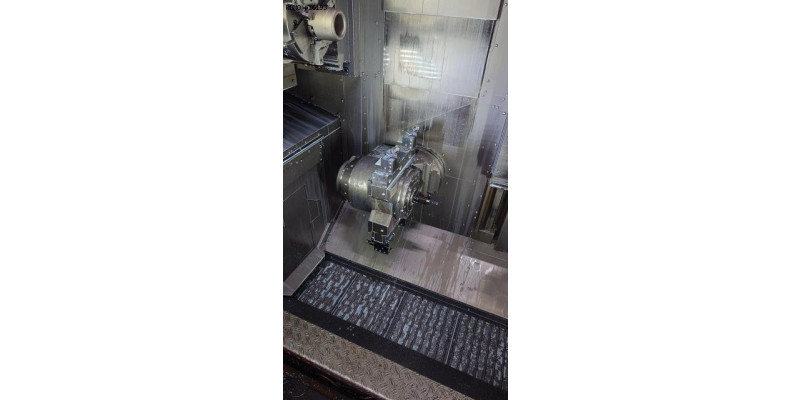

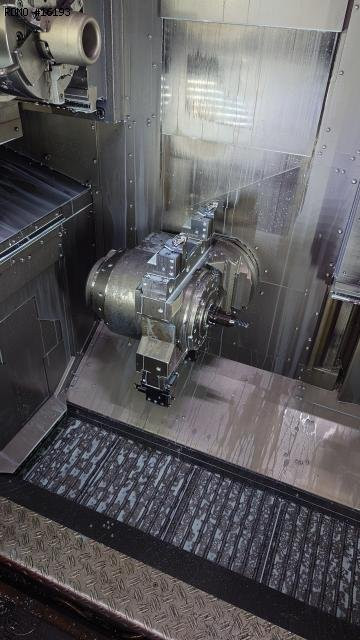

DREH-FRÄSSPINDEL
- Verfahrweg X : 580 [mm]
- Verfahrweg Y : ± 140 [mm]
- Hub Achse B : 270 [Grad]
- Minimum Auflösung B-Achse : 0.001 [Grad]
- Werkzeug Typ : HSK-T63
- Spindeldrehzahl : 9000 [Upm]
- Spindelantriebleistung : 24.5 [kW]

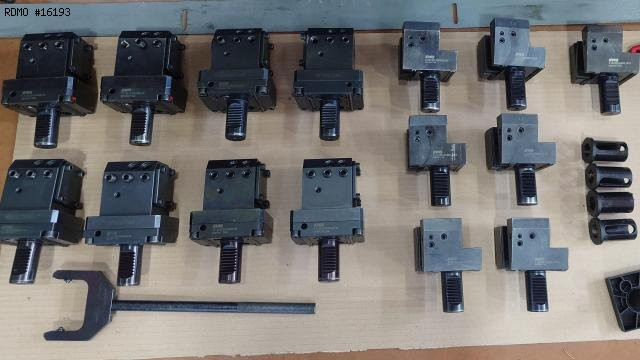

- Feste Werkzeuge auf Elektrospindel zum Fräsen : 6 x VDI30
UNTERE DREH-FRÄSSPINDEL
- Verfahrweg Y : ± 140 [mm]
- Hub Achse B : 270 [Grad]
- Minimum Auflösung B-Achse : 0.001 [Grad]
- Werkzeug Typ : HSK-T63
- Spindeldrehzahl : 9000 [Upm]
- Spindelantriebleistung : 24.5 [kW]

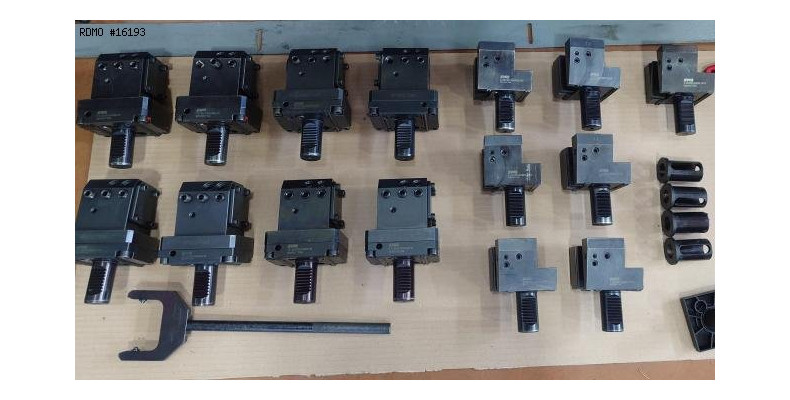

- Feste Werkzeuge auf Elektrospindel zum Fräsen : 6 x VDI30

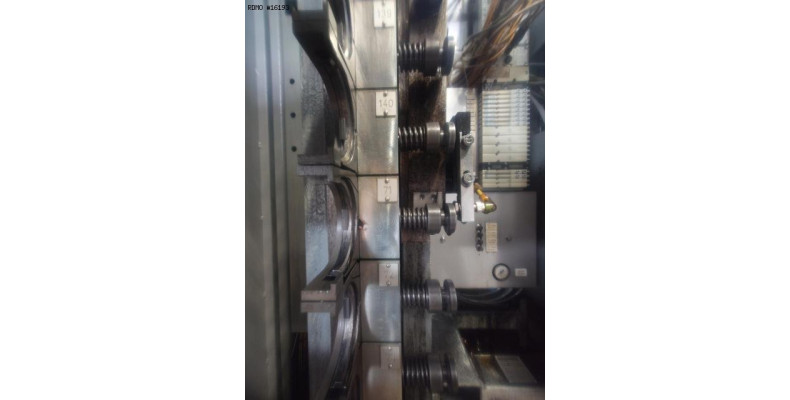

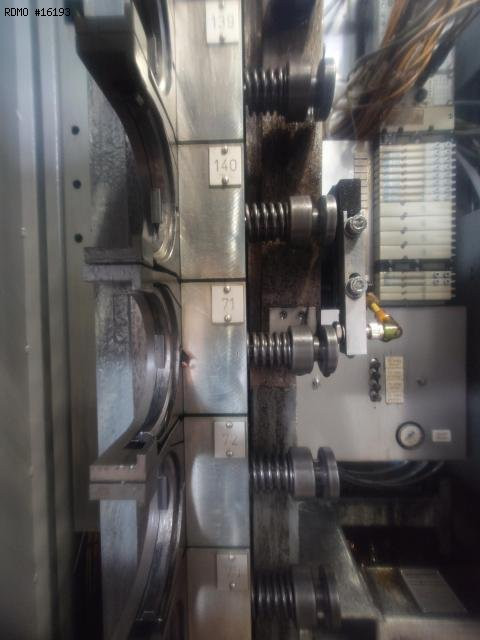

WERKZEUGWECHSLER
- Werkzeugwechsler Typ : Bras chargeur
- Anzahl der Werkzeuge im Magazin : 140
- Werkzeugwechselzeit : 6 [sek]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 114 [kW]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 4800x2960 [mm]
- Maschinenhöhe : 3170 [mm]
- Maschinengewicht : 18500 [kg]

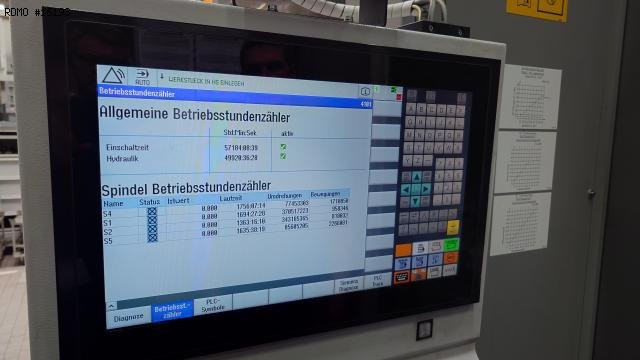

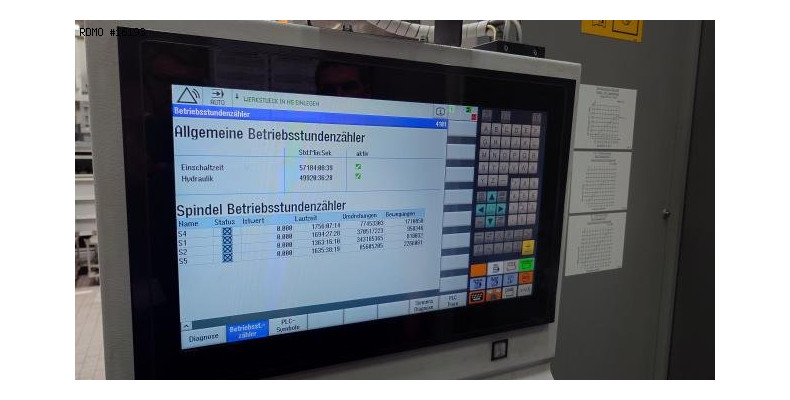

MASCHINENSTUNDEN
- Stunden unter Strom : 57184 [bst.]
- Spindelstunden : 1756 [bst.]
- Dreh-frässpindelstunden : 1694 [bst.]

- Steuerung : Siemens Sinumerik 840D SL
- Kühlmitteltank
* mit Hochdruckpumpe
* mit Papierfilter
* Innere Kühlmittel-Zufuhr (IKZ)

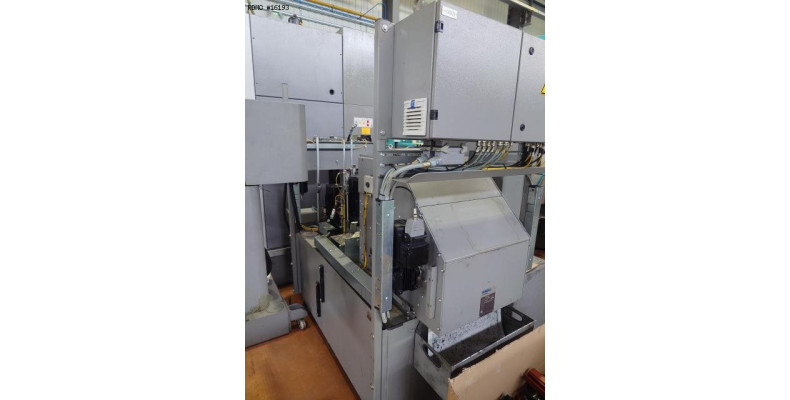

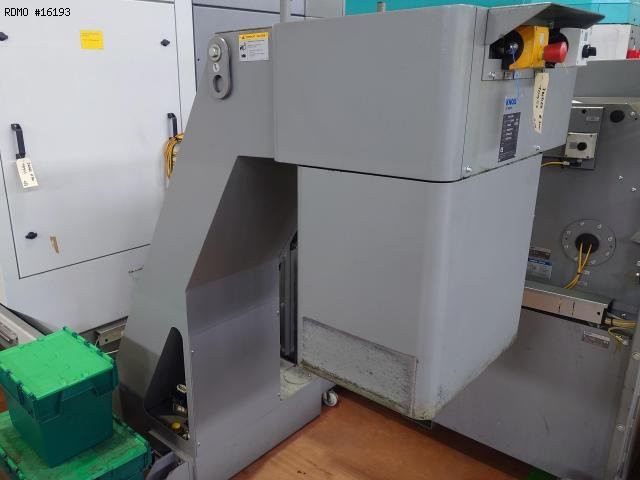

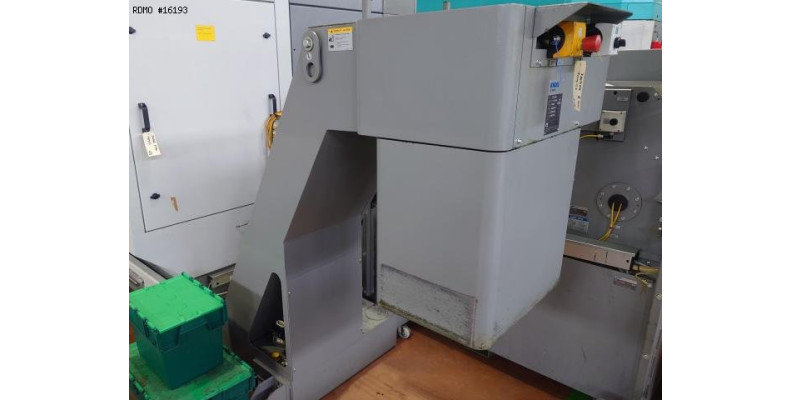

- Späneförderer

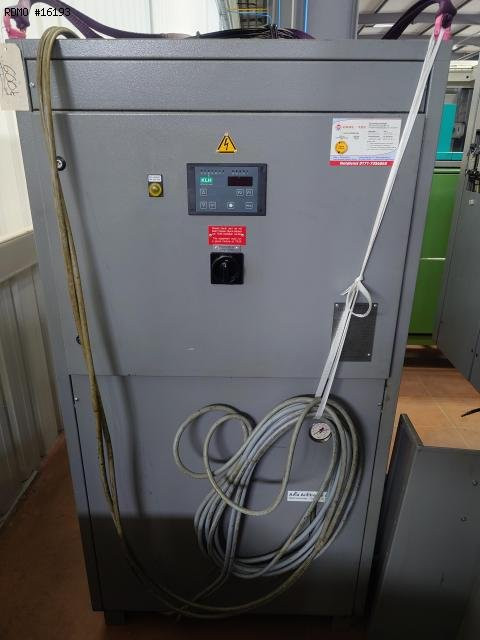

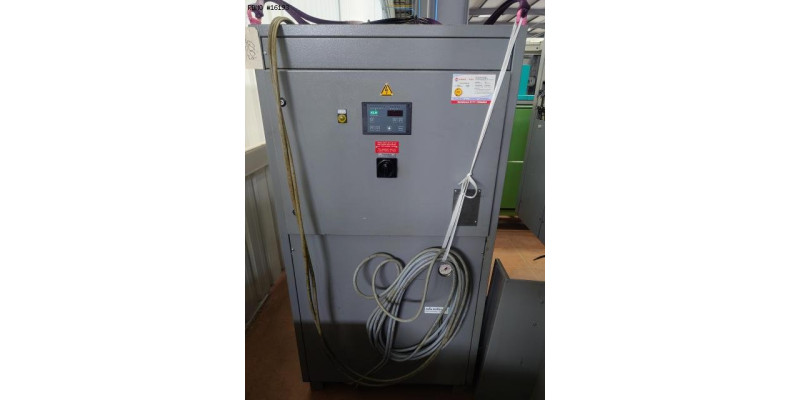

- Spindelkühlung
- Werkstück Meßtastereinrichtung : Renishaw
