14416

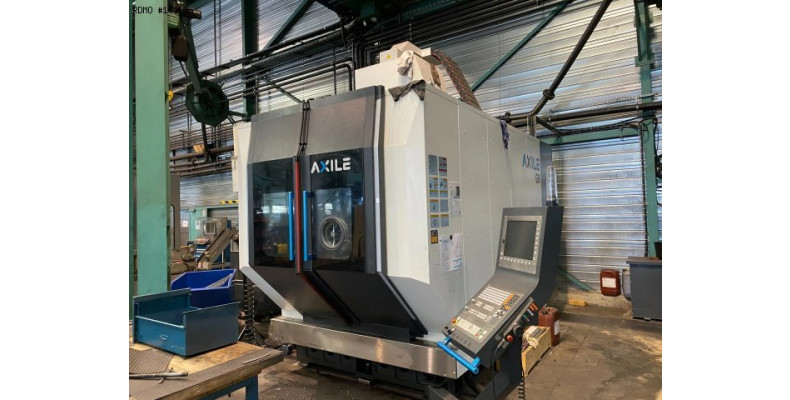

Hersteller: AXILE
Modell: G8
Jahr: 2021
Seriennummer: 212821804
14416
Hersteller: AXILE
Modell: G8
Jahr: 2021
Seriennummer: 212821804

Technische Daten & Zubehöre

Technische Daten
- Anzahl der Achsen : 5
FRÄSSPINDEL
- Werkzeugaufnahme : HSK63
- Spindelantriebleistung : 40 [kW]
- Spindeldrehzahl : 20.000 [Upm]
- Spindelstunden : 2.221 [bst.]
LINEAR ACHSEN
- Verfahrweg X/Y/Z-Achsen : 670 x 820 x 600 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 60 [m/min]
SCHWENKACHSE A
- Verfahrweg : +/- 120 [Grad]
- Minimum Auflösung : 0,001 [Grad]
- Eilganggeschwindigkeit : 80 [Upm]
SCHWENKACHSE B
- Verfahrweg : 360 [Grad]
- Minimum Auflösung : 0,001 [Grad]
- Eilganggeschwindigkeit : 100 [Upm]

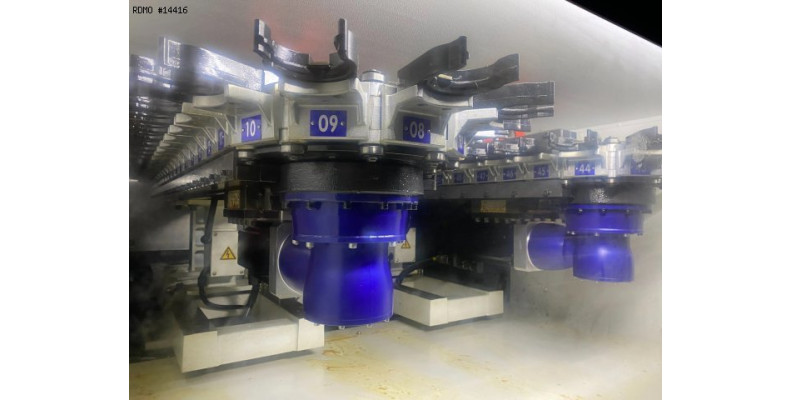

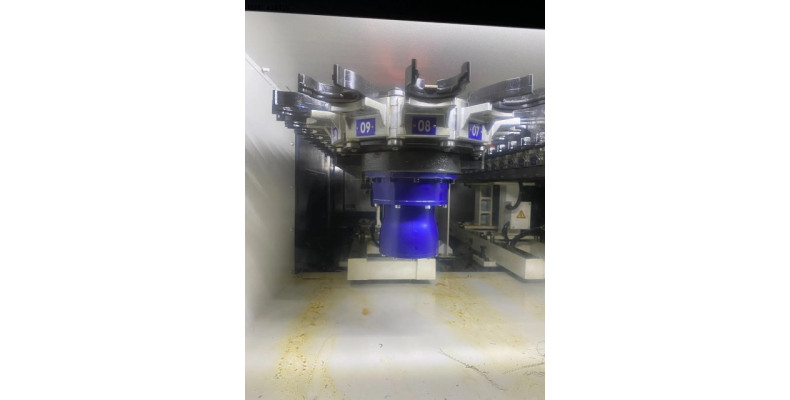

WERKZEUGWECHSLER
- Anzahl der Werkzeuge im Magazin : 2 x 48

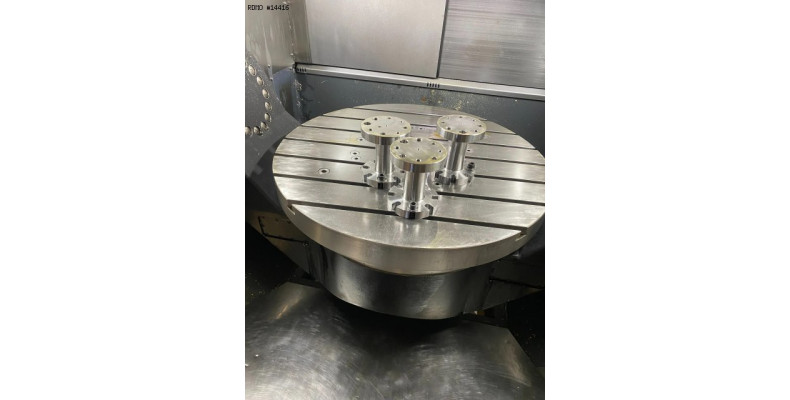

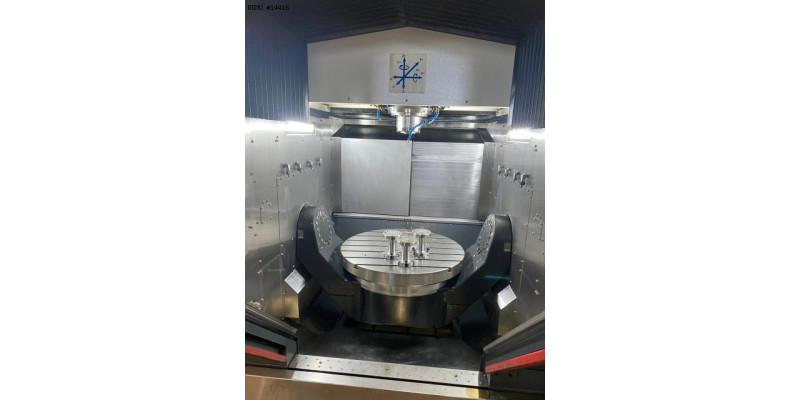

TISCH
- Tisch Größe : Ø800 [mm]
- Beladung Tisch max. : 1300 [kg]
- Max. bearbeitbaren Durchmesser : 920 [mm]
- Max. Werkstückhöhe : 500 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 85 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 5.800 x 3.590 [mm]
- Maschinenhöhe : 3.780 [mm]
- Maschinengewicht : 18.000 [kg]

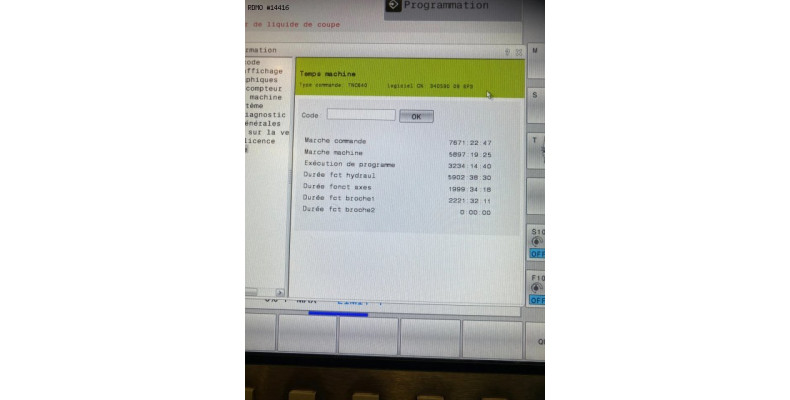

MASCHINENSTUNDEN
- Stunden unter Ström : 7.671 [bst.]
- Betriebsstunden : 3.234 [bst.]
Zubehöre

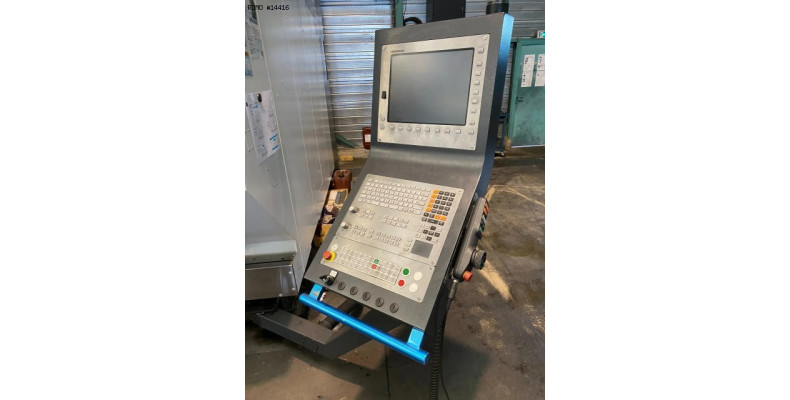

- Steuerung : Heidenhain TNC640
- Schnittstelle : Ethernet / RS232 / USB
- Funktionen DCM (Kollisionsvermeidung), TPC (Positionierungskontrolle), SVS (Überwachung der Spindelvibrationen), AAC (Kontrolle der axialen Genauigkeit)
- Elektronisches Handrad
- 3-farbige Statuslampe
- Automatische Dachöffnung zum Laden von Teilen
- Fütterung durch Tischzentrum

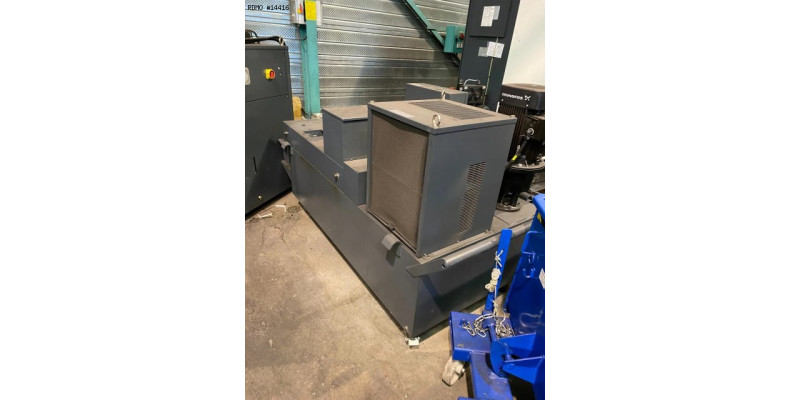

- KÜHLMITTELTANK
* mit Hochdruckpumpe : 70 [bars]
* mit Papierfilter : KNOLL
- Späneförderer
- Ölnebelabsaugung

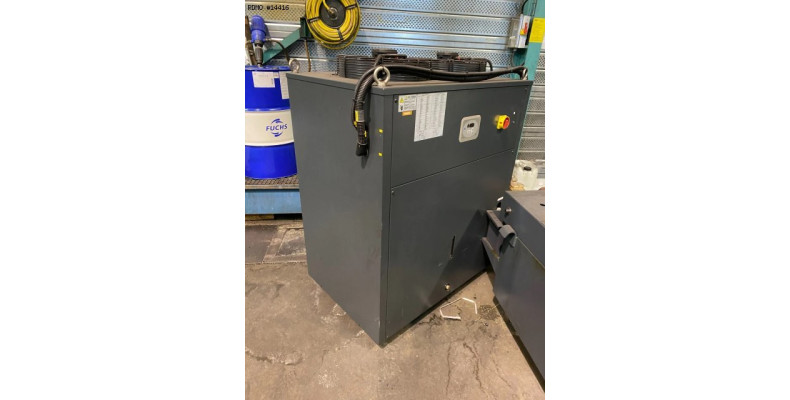

- Spindelkühlung
- Werkzeug Meßtastereinrichtung : BLUM
- Werkzeug Meßtastereinrichtung : HEIDENHAIN TS-740
- Elektrischen Transformator
