Technische Daten
- Anzahl der Achsen : 5 FRÄSSPINDEL - Werkzeugaufnahme : HSK50 - Spindelantriebleistung : 15 [kW] - Spindeldrehzahl : 30000 [Upm] LINEAR ACHSEN - Verfahrweg X/Y/Z-Achsen : 500/320/610 [mm] SCHWENKACHSE A - Verfahrweg : 360 [Grad](+/-) - Minimum Auflösung : 0.001 [Grad] SCHWENKACHSE B - Verfahrweg : +180/-5 [Grad](+/-) - Minimum Auflösung : 0.001 [Grad] WERKZEUGWECHSLER - Typ Werkzeugwechsler : Regenschirm - Anzahl der Werkzeuge im Magazin : 20 TISCH - Tisch Größe : 920X380 [mm] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] GEWICHT UND ABMESSUNGEN - Platzbedarf : 2000X1700 [mm] - Maschinenhöhe : 2575 [mm] - Maschinengewicht : 3200 [kg]
Zubehöre

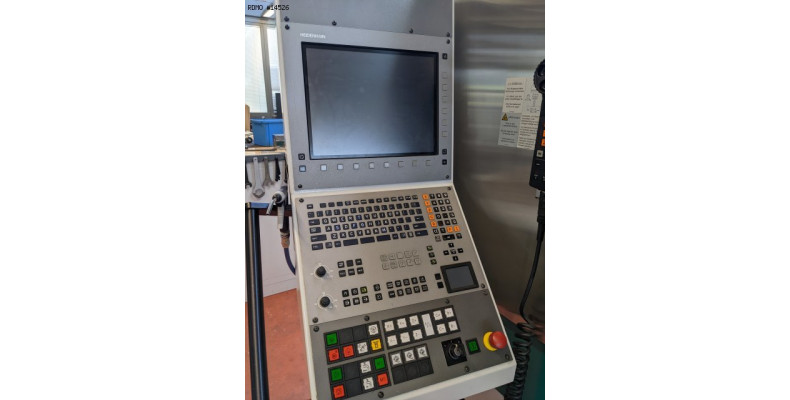

- Steuerung : iTNC530 - Teach-In Programmierung - Elektronisches Handrad - Direkte Wegmesssysteme - Synchronisiertes Gewindeschneiden - Teilapparat Typ * Hersteller : Fehlmann * Model : ATS 160 CNC-SDK * Spanndurchmesser : 300 [mm] * Spitzenhöhe : 160 [mm] * Spanntyp : Pneumatik - KÜHLMITTELTANK : 150 [l] * mit Spülpistole - Ölnebelabsaugung - Spindelkühlung - Werkzeug Meßtastereinrichtung : BLUM - Werkzeug Meßtastereinrichtung : OMP 40-2
