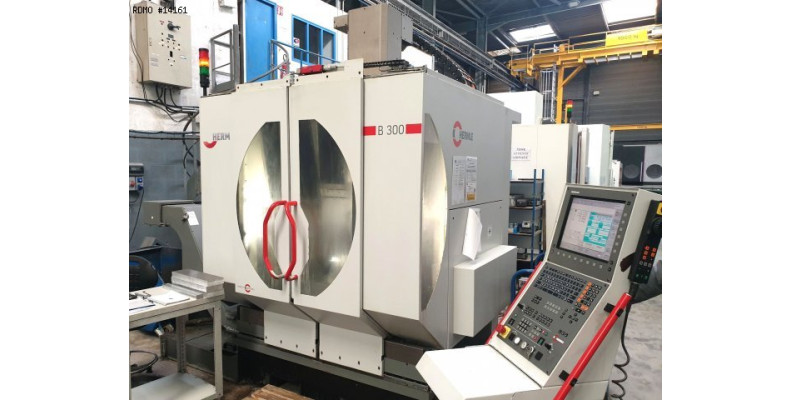

Hermle B300U 5 Achsen

14161
Hersteller: Hermle
Modell: B300U
Jahr: 2010
Seriennummer: 20291
14161
Hermle B300U 5 Achsen
Hersteller: Hermle
Modell: B300U
Jahr: 2010
Seriennummer: 20291

Technische Daten & Zubehöre

Technische Daten
- Anzahl der Achsen : 5
FRÄSSPINDEL
- Werkzeugaufnahme : HSK63
- Spindelantriebleistung : 20 [kW]
- Spindeldrehzahl : 18.000 [Upm]
- Spindelstunden : 17.967 [bst.]
LINEAR ACHSEN
- Verfahrweg X/Y/Z-Achsen : 800 x 600 x 500 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 30 [m/min]
SCHWENKACHSE A
- Verfahrweg : 110 [Grad](+/-)
- Minimum Auflösung : 0,001 [Grad]
- Eilganggeschwindigkeit : 10 [Upm]
SCHWENKACHSE B
- Verfahrweg : 360 [Grad]
- Minimum Auflösung : 0,001 [Grad]
- Eilganggeschwindigkeit : 15,5 [Upm]
WERKZEUGWECHSLER
- Typ Werkzeugwechsler : Regenschirm
- Anzahl der Werkzeuge im Magazin : 30

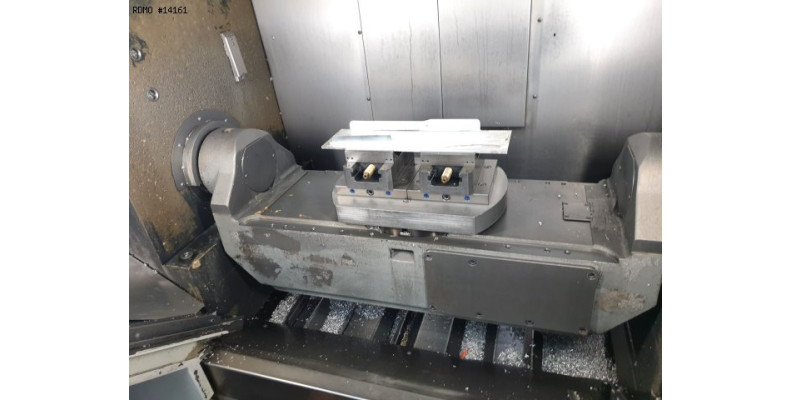

TISCH
- Tisch Größe : Ø280 [mm]
- Beladung Tisch max. : 250 [kg]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 41 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 3.800 x 2.425 [mm]
- Maschinenhöhe : 2.900 [mm]
- Maschinengewicht : 8.500 [kg]

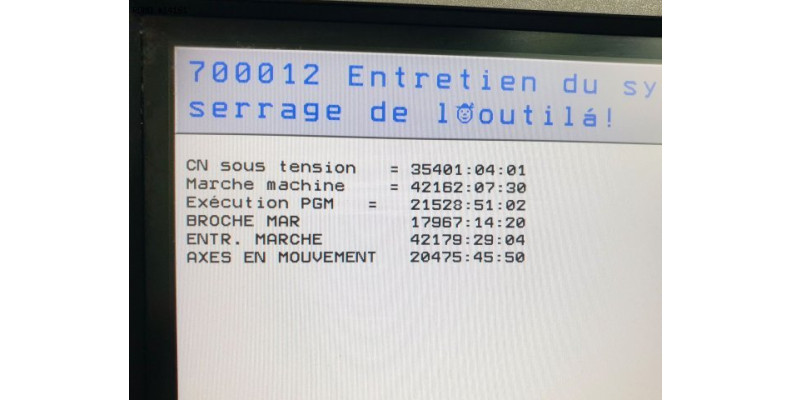

MASCHINENSTUNDEN
- Stunden unter Ström : 42.162 [bst.]
- Betriebsstunden : 21.528 [bst.]
Zubehöre

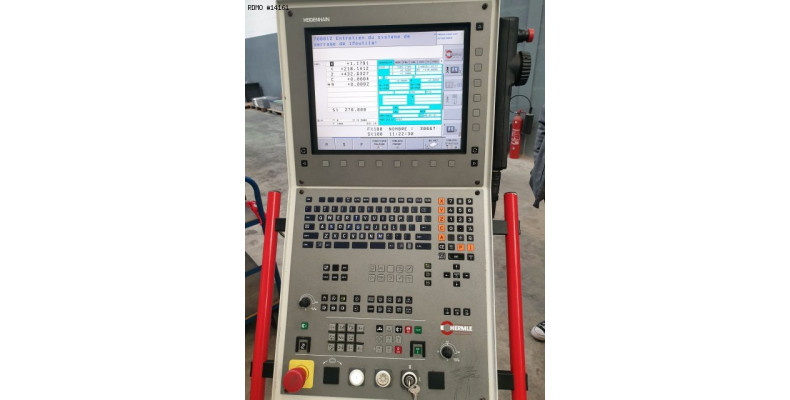

- Steuerung : Heidenhain iTNC530
- Schnittstelle : Ethernet / RS232 / USB
- Elektronisches Handrad
- Synchronisiertes Gewindeschneiden
- 3-farbige Statuslampe
- Direkte Wegmesssysteme : X x Y x Z

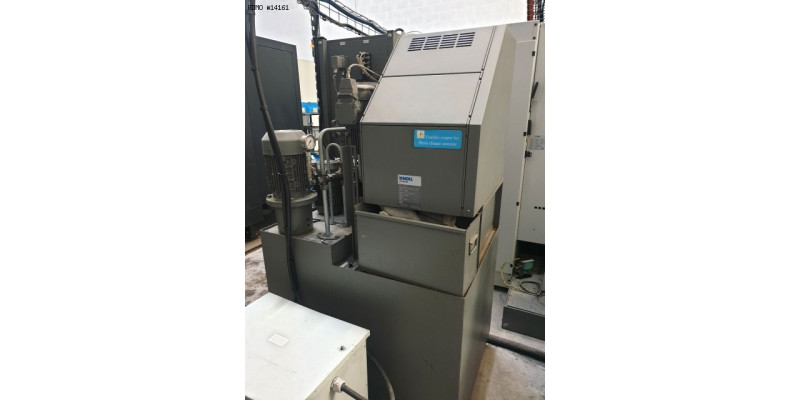

- KÜHLMITTELTANK : 650 [l]
* mit Hochdruckpumpe : 40 [bars]
* mit Papierfilter : KNOLL
- Innere Kühlmitte-Zufuhr (IKZ)
- Späneförderer : KNOLL
- Spindelkühlung
- Werkzeug Meßtastereinrichtung : laser
- Elektrischen Transformator
