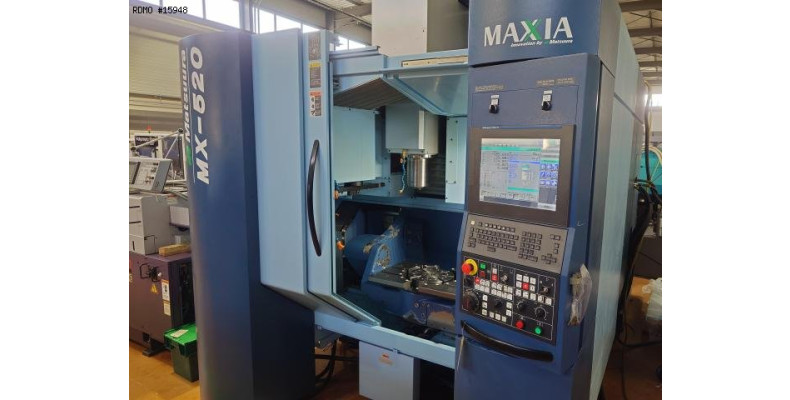

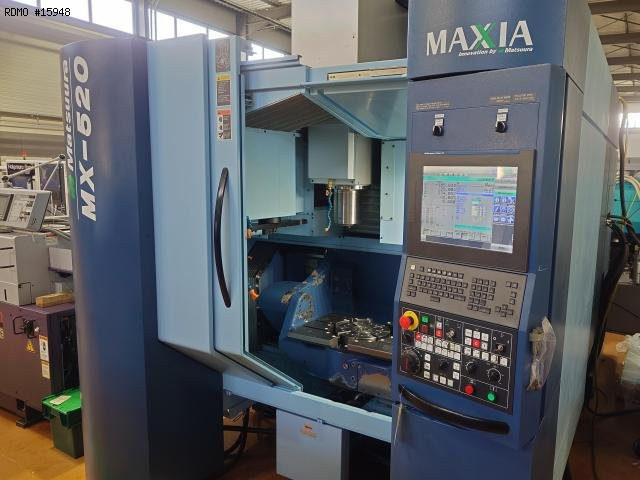

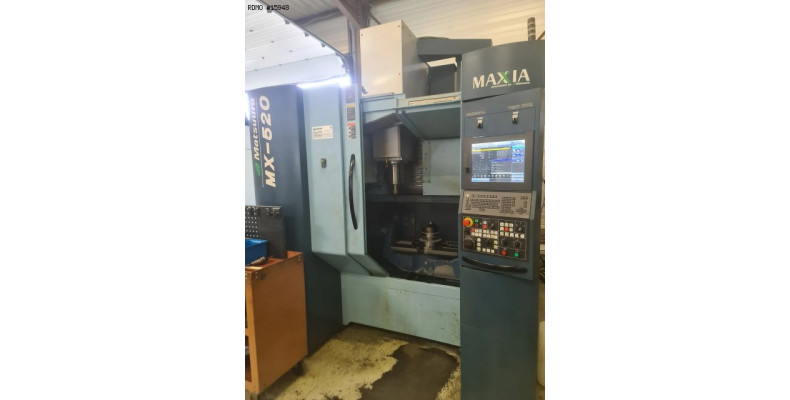

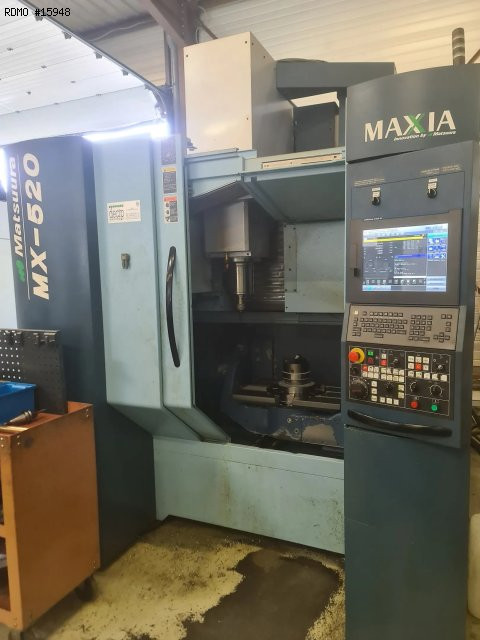

MATSUURA MX-520 5 Achsen

- Anzahl der Achsen : 5

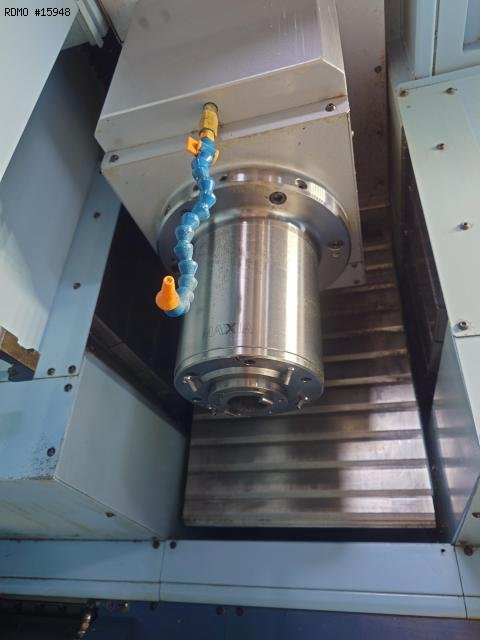

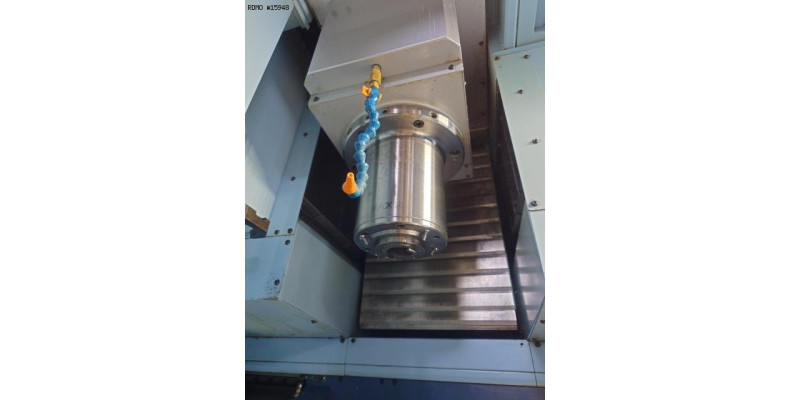

FRÄSSPINDEL
- Werkzeugaufnahme : BT40
- Spindelantriebleistung : 22 [kW]
- Spindeldrehzahl : 12.000 [Upm]
LINEAR ACHSEN
- Verfahrweg X/Y/Z-Achsen : 630 x 560 x 510 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 40.000 [mm/min]
SCHWENKACHSE A
- Verfahrweg : -125 / +10 [Grad]
- Minimum Auflösung : 0,001 [Grad]
- Eilganggeschwindigkeit : 17 [Upm]
- SCHWENKACHSE C
- Verfahrweg : 360 [Grad]
- Minimum Auflösung : 0,001 [Grad]
- Eilganggeschwindigkeit : 33 [Upm]
WERKZEUGWECHSLER
- Werkzeugwechsler Typ : Bras chargeur
- Anzahl der Werkzeuge im Magazin : 60

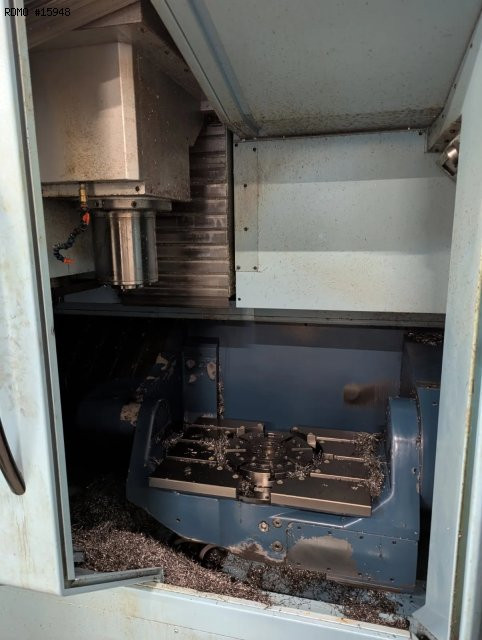

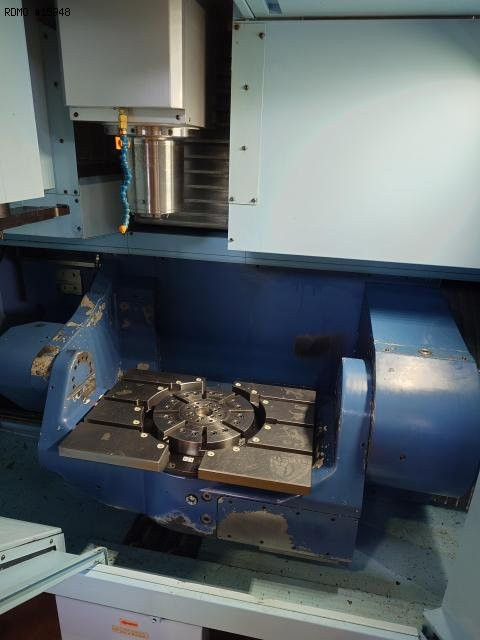

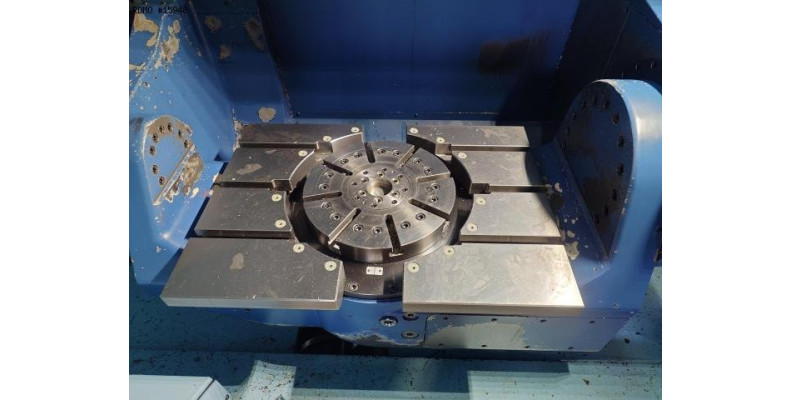

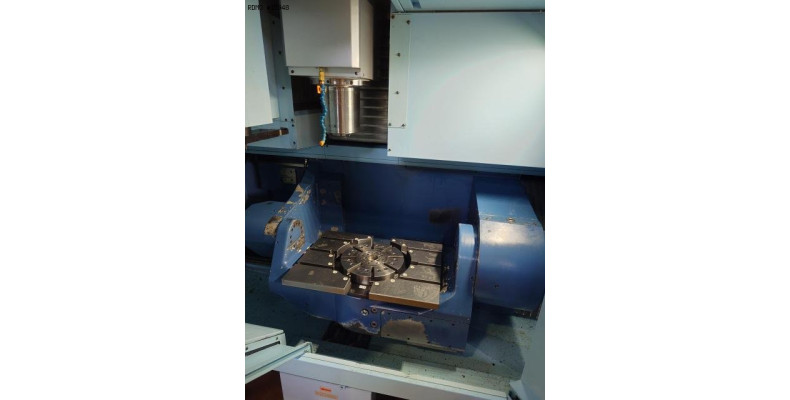

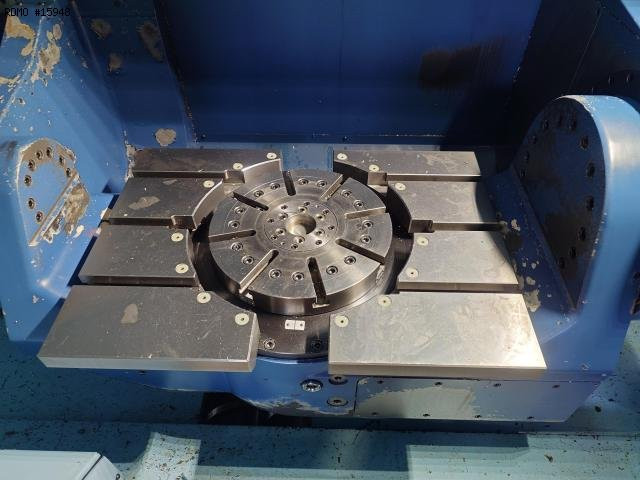

TISCH
- Tisch Größe : Ø300 [mm]
- Max. Tisch Beladung : 200 [kg]
- Max. bearbeitbaren Durchmesser : 520 [mm]
- Max. Werkstückhöhe : 350 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 200 [V]
- Gesamtantrieb : 63 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 3.851 x 2.260 [mm]
- Maschinenhöhe : 2.950 [mm]
- Maschinengewicht : 9.450 [kg]

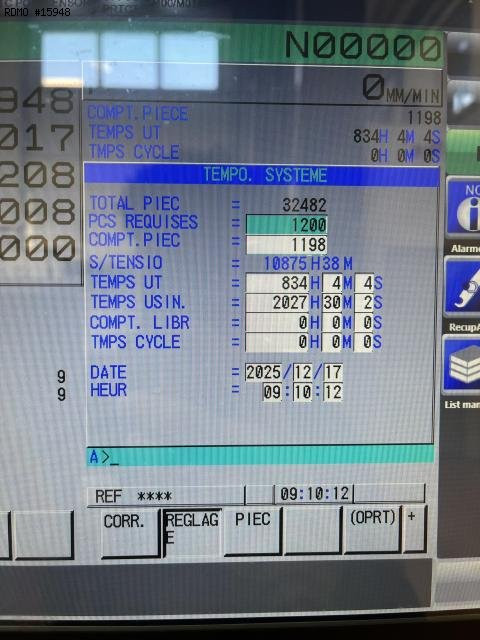

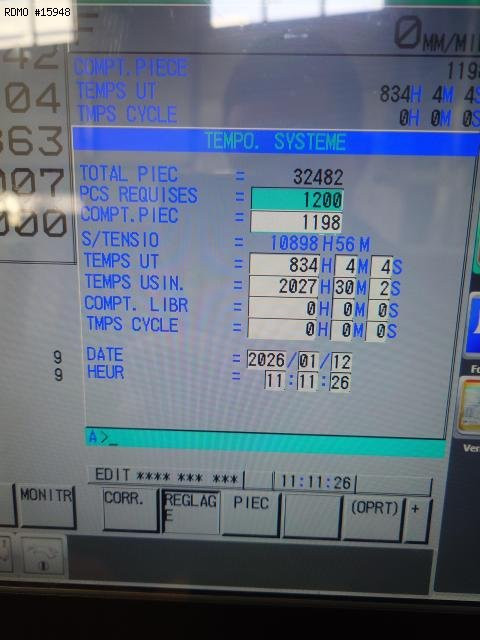

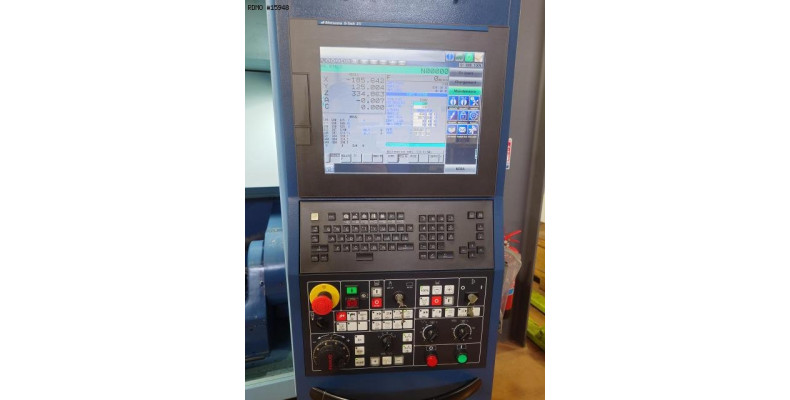

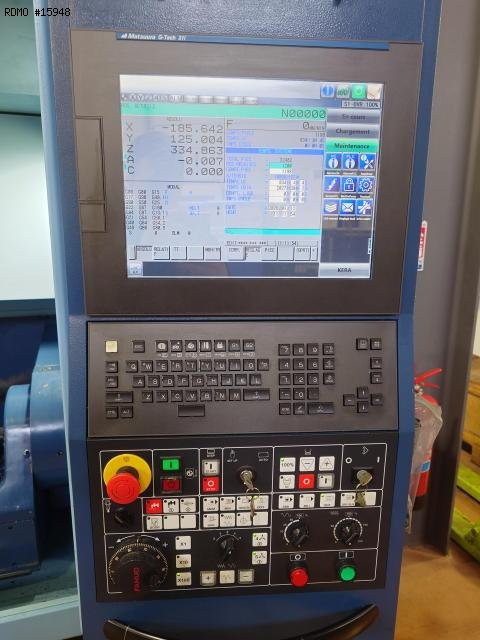

- Steuerung : Fanuc G-Tech 31iB
- Teach-In Programmierung : Manual guide
- Schnittstelle : RJ45 / PCMCIA
- Option : 5 Achsen Package
- Spindel Option : POWER UP
- Hydraulische Vorrichtung mit 6 Kanälen in der Tischmitte
- Direkte Wegmesssysteme
- 3-farbige Statuslampe

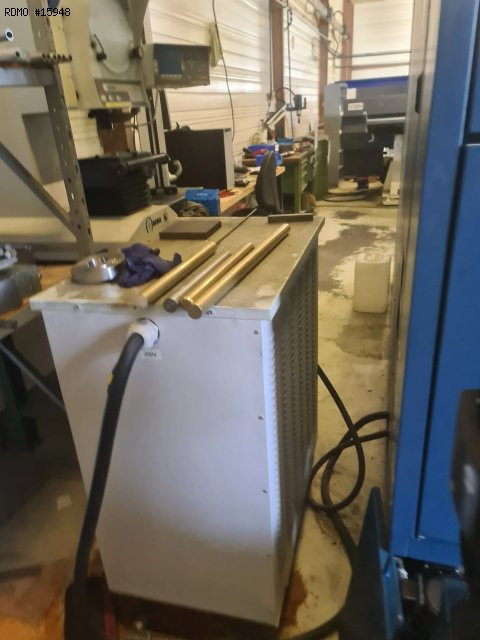

- Kühlmitteltank
* mit Hochdruckpumpe : 20 [bars]
- Innere Kühlmittel-Zufuhr (IKZ)

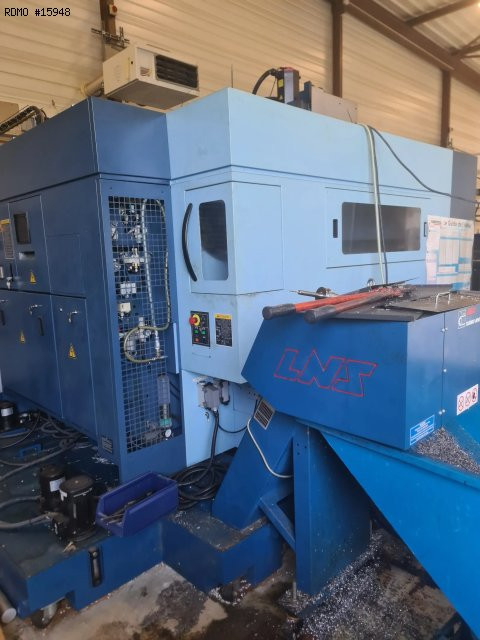

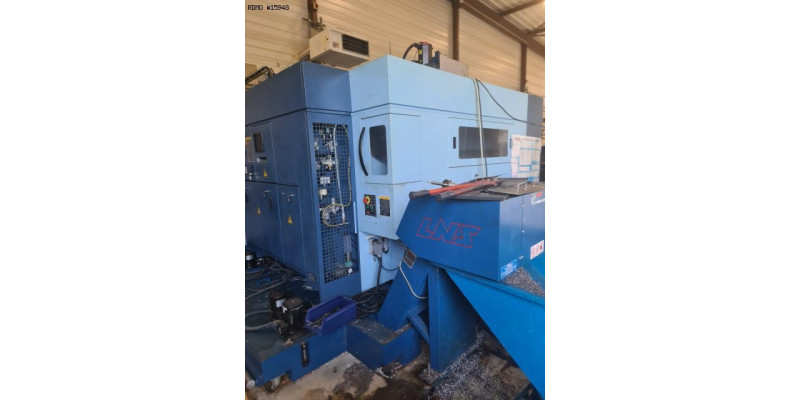

- Späneförderer : LNS
- Werkzeug Meßtastereinrichtung : BLUM
- Werkstück Meßtastereinrichtung : BLUM
- Elektrischen Transformator
