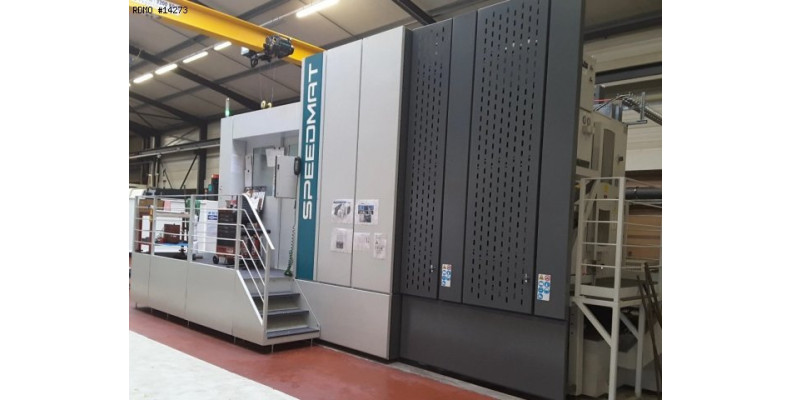

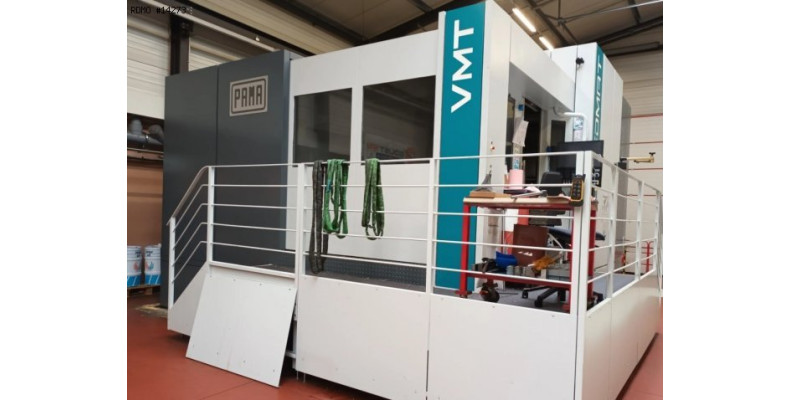

Pama SPEEDMAT VMT2 5 Achsen

14273
Hersteller: Pama
Modell: SPEEDMAT VMT2
Jahr: 2019
Seriennummer:
14273
Pama SPEEDMAT VMT2 5 Achsen
Hersteller: Pama
Modell: SPEEDMAT VMT2
Jahr: 2019
Seriennummer:

Technische Daten & Zubehöre

Technische Daten
- Anzahl der Achsen : 5
FRÄSSPINDEL
- Art des Kopfes : HVAT-ES 12.500
- Werkzeugaufnahme : HSK 100
- Spindelantriebleistung : 85 [kW]
- Spindeldrehzahl : 12 500 [Upm]
LINEAR ACHSEN
- Verfahrweg X/Y/Z-Achsen : 2000 / 2000 / 1300 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 50 / 40 / 40 [m/min]
SCHWENKACHSE A
- Verfahrweg : 180 [Grad](+/-)
- Auflösung : 0.001 [Grad]
TISCH
- Art des Tisches : TVM2
- Tisch Größe : Ø1250 [mm]
- Max. Tisch Beladung : 6000 [kg]
- Max. Drehdurchmesser des Werkstücks : 2000 [mm]
- Max. Drehgeschwindigkeit des Tisches : 350 [Upm]
- Max. Drehmoment beim Drehen : 5000 [Nm]
- Leistung beim Drehen : 50 [kW]
WERKZEUGWECHSLER
- Typ Werkzeugwechsler : Ladearm
- Anzahl der Werkzeuge im Magazin : 100
- Max. Gewicht des Werkzeugs : 20 [kg]
- Max. Gesamtgewicht für Werkzeuge : 650 [kg]
- Max. Länge des Werkzeugs : 500 [mm]
- Max. Durchmesser des Werkzeugs : 125 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Einspeisefrequenz : 50 [Hz]
Zubehöre
- Steuerung : SIEMENS SINUMERIK 840D SL
* MSM (Machine Sensor Monitoring)
* PMP (PAMA Maintenance Program)
* PGE (PAMA Global Efficiency)
* PAMA ADVANCE MILLING
* POWER MONITORING (Adaptive control)
* PTB (PAMA Table Balance)
* Softwarepaket für CNC SIEMENS 840D SL für 5-Achsen-Simultanbearbeitung
- Elektronisches Handrad : SINUMERIK HT2
- KÜHLMITTELTANK : 2000 [l]
* Bewässerung Spindelzentrum mit Hochdruckpumpe : 60 [bars]
* Bewässerungsmenge : 20 [l/min]
* mit Papierfilter
* mit Kühlmittelkühlung
* waschkreislauf für das Teil und die Verkleidung
- Rotoclear S3
- Späneförderer
- Voreinstellvorrichtung für das Kontaktwerkzeug : Renishaw TS34
- Werkzeug Meßtastereinrichtung : Renishaw RMP60
