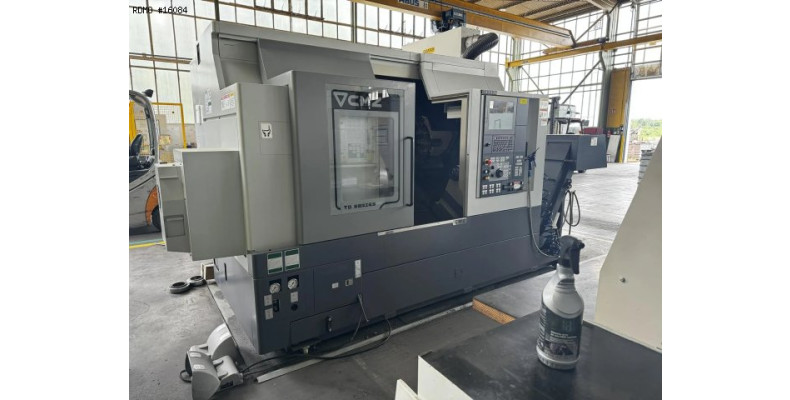

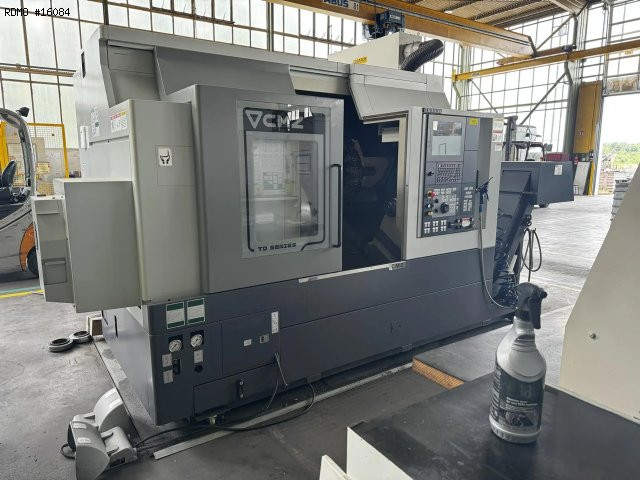

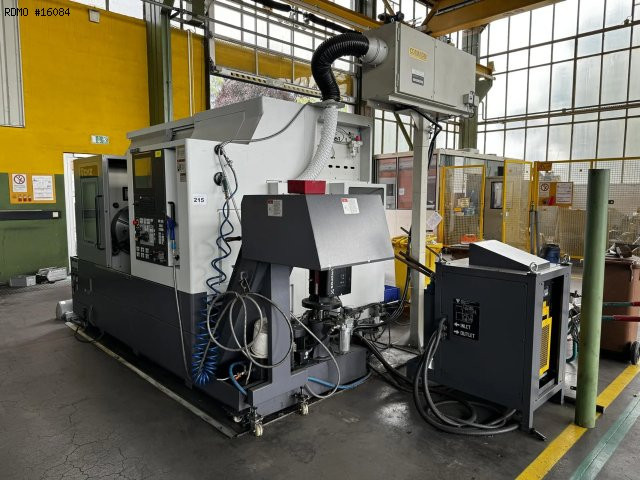

CMZ TD35Y 4 Achsen

- Anzahl der Achsen : 4
HAUPTSPINDEL
- Spindelnase : A2-11"
- Spindelantriebleistung : 48 [kW]
- Spindeldrehzahl : 3000 [Upm]
- Max. Stangendurchmesser : 95 [mm]
- Max. bearbeitbaren Durchmesser : 550 [mm]
- Max. Durchmesser auf Werkbank : 950 [mm]
- Minimum Auflösung C-Achse : 0.001 [Grad]

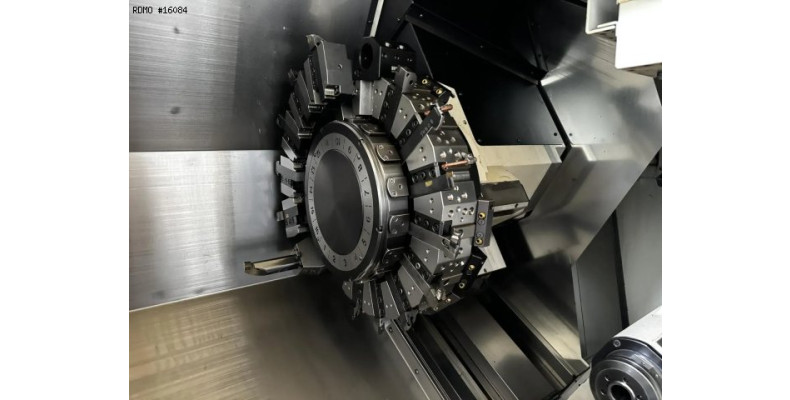

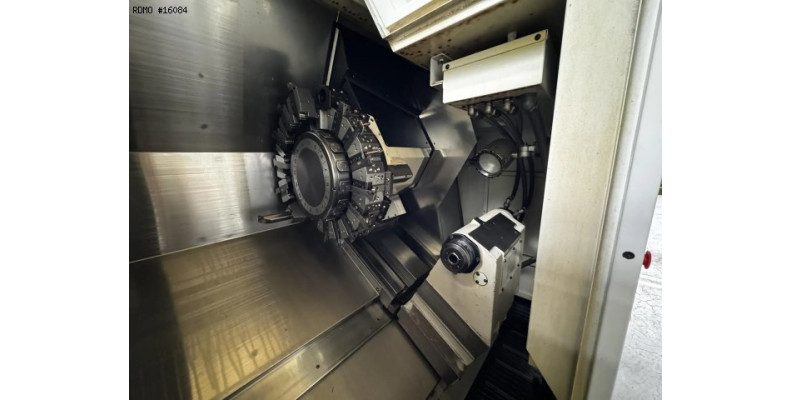

REVOLVERKOPF
- Positionen Anzahl : 16
- Anzahl von motorisierte Positionen : 16
- Verfahrweg X/Z : 380/800 [mm]
- Verfahrweg Y : +80/-60 [mm]
- Angetriebene Werkzeuge Geschwindigkeit : 12000 [Upm]
- Angetriebene Werkzeuge Leistung : 13.7 [kW]

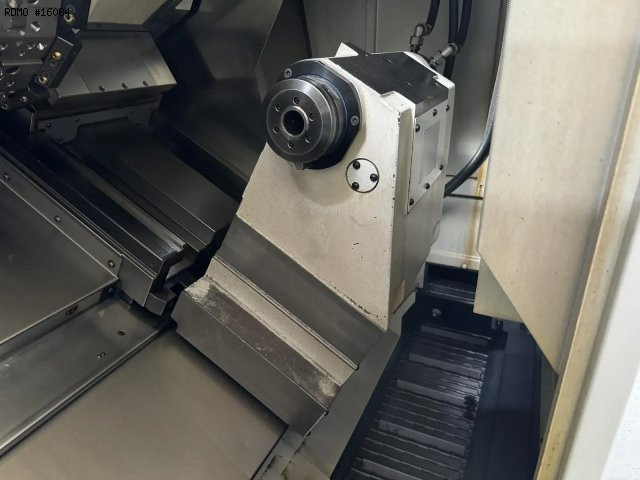

REITSTOCK
- Reitstock Typ : Automatique
- Kegeltyp : CM4
- Reitstock Verfahrweg : 800 [mm]
- Abstand zwischen Spitze : 850 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 65 [kW]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 2803/1989 [mm]
- Maschinenhöhe : 1941 [mm]
- Maschinengewicht : 8200 [kg]
MASCHINENSTUNDEN
- Betriebsstunden : 7691 [bst.]

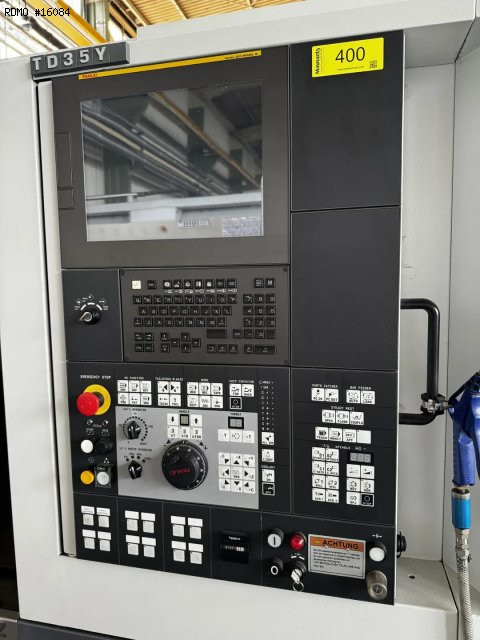

- Steuerung : Fanuc 32i-MODEL B
- Schnittstelle : Ethernet / RS232 / USB / PCMCIA
- Teach-In Programmierung

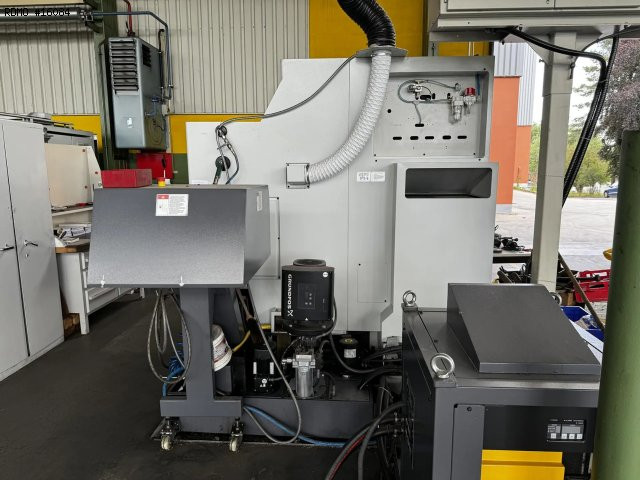

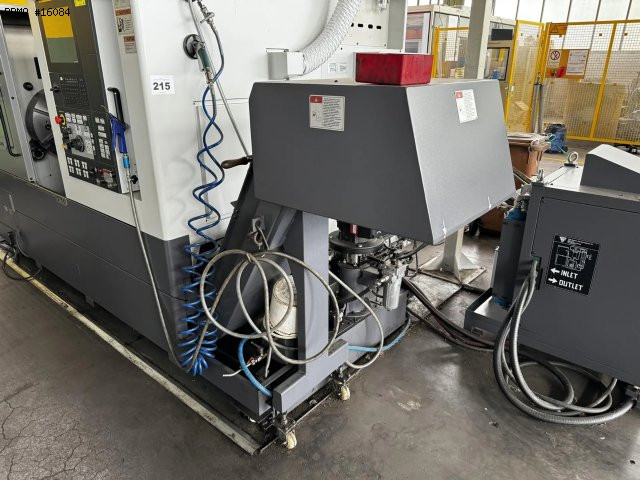

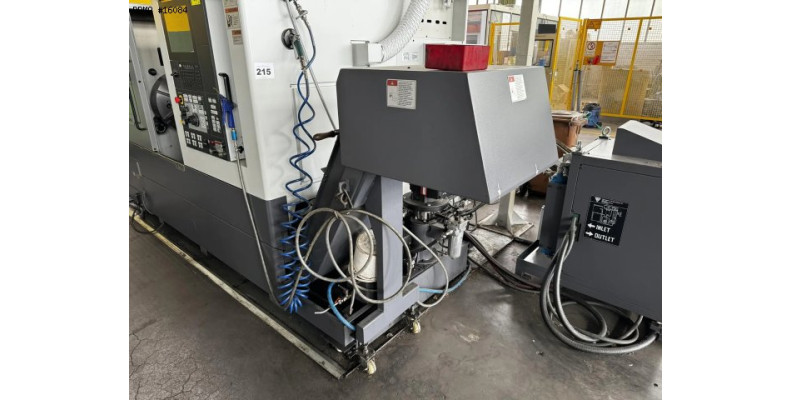

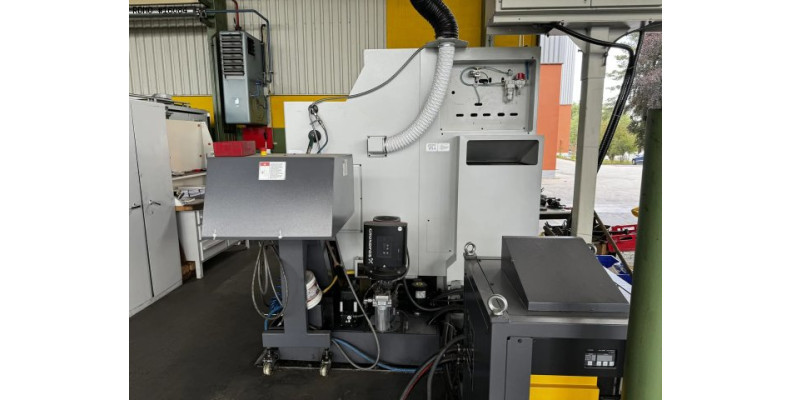

- Kühlmitteltank

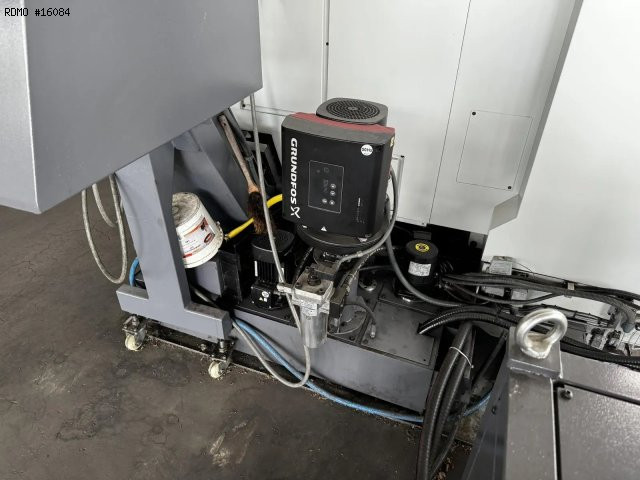

* mit Hochdruckpumpe
* mit Kühlmittelkühlung
- Späneförderer
- Ölnebelabsaugung : ISI typ COB-13EC
- Werkzeug Meßtastereinrichtung

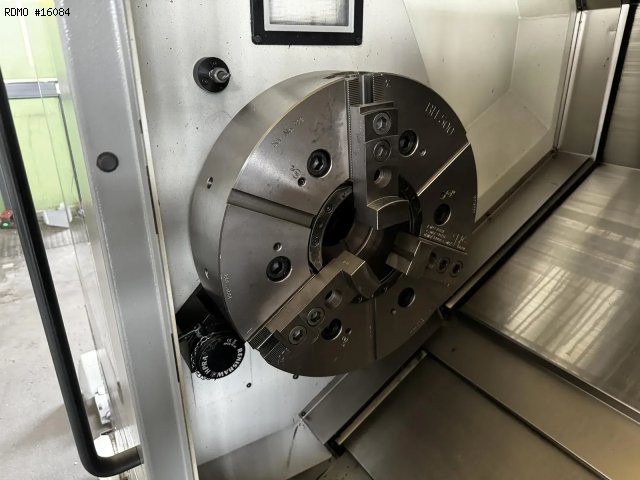

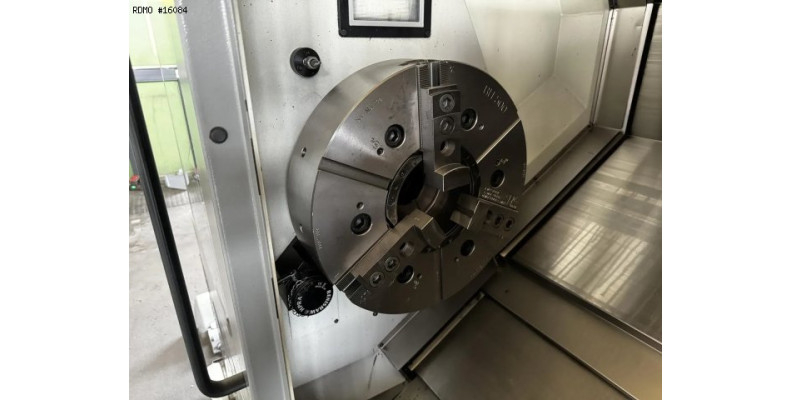

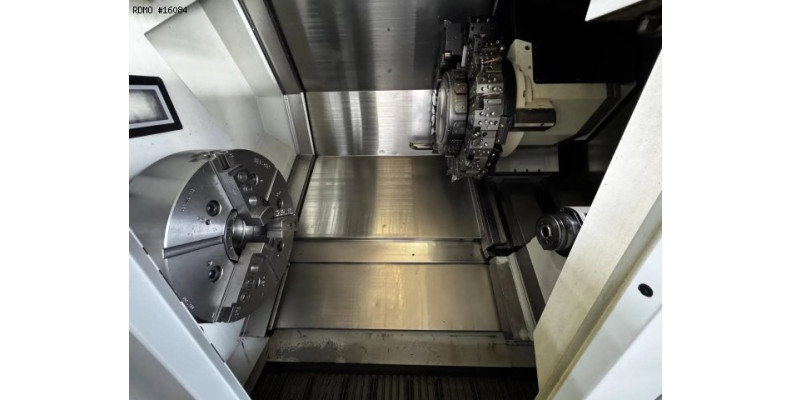

- Futter 3 Backen : 500 [mm]
