Technische Daten
SPINDEL
- Unabhängige Spindel Anzahl : 6
- Stangen Durchlass : 40 [mm]
- Max. Spindel Geschwindigkeit : 7.000 [U/min]
- Spindel Leistung : 24 [kW]
WERKZEUGHALTER SCHLITTEN
- Hübe X/Y/Z : 73 / 42 / 120 [mm]
- Schlitten Einheit 1.1 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 1.2 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 2.1 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 2.2 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 3.1 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 3.2 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 4.1 : Achsen X, Y und Z gesteuert durch CN
- Schlitten Einheit 4.2 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 5.1 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 5.2 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 6.1 : angetriebene Achsen gesteuert durch CN
- Schlitten Einheit 6.2 : Achsen X und Z gesteuert durch CN
- Schlitten Einheit 6.3 : Achsen X gesteuert durch CN
SCHWENKBARE GEGENSPINDEL
- Anzahl : 1
- Stangen Durchlass : 40 [mm]
- Max. Spindel Geschwindigkeit : 8.000 [U/min]
- Spindel Leistung : 14 [kW]
- Hub : 144 [°]
GEGENOPERATION EINHEIT
- Werkzeuge Anzahl : 3
- angetriebene Werkzeuge Anzahl : Prädisposition für 1
- Hübe X : 82 [mm]
ELEKTRISCHE VERSORGUNG
- Spannung : 400 [V]
- Installierte Leistung : 76 [kVA]
ABMESSUNGEN
- Raumbedarf : 3.329 x 2.032 [mm]
- Höhe : 2.954 [mm]
- Gewicht : 7.100 [kg]
BETRIEBSTUUNDEN
-Produktion : 34460
Zubehöre

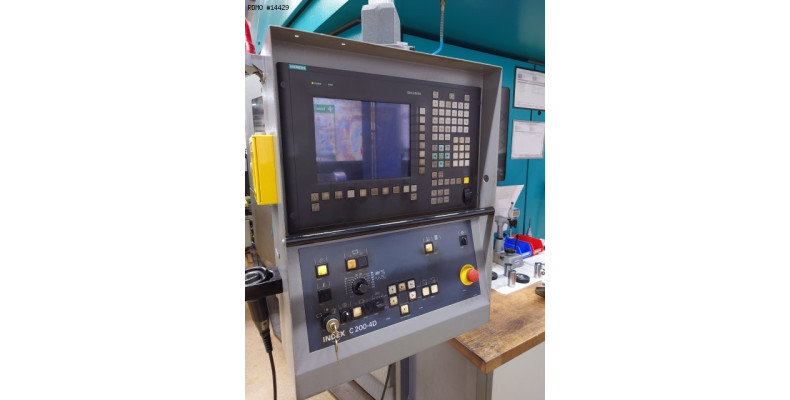

- Steuerung INDEX C200-4D, doppelt NCU
- Netzwerk Anschluss : durch VPN-Tunnel
- Status Lampe 3 Farben
- Werkzeuge Überwachung : ARTIS 8
- Stecker mit freie Programmierung : 16E/16A
- Schmiereinheit : KNOLL KFA 800 (2011)
* mit Trommel und Kartuschen Filtration
* mit Hochdruckpumpe : 40 [bars]

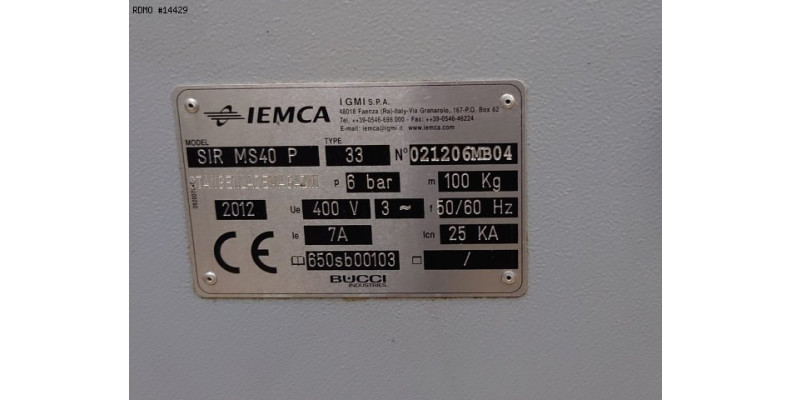

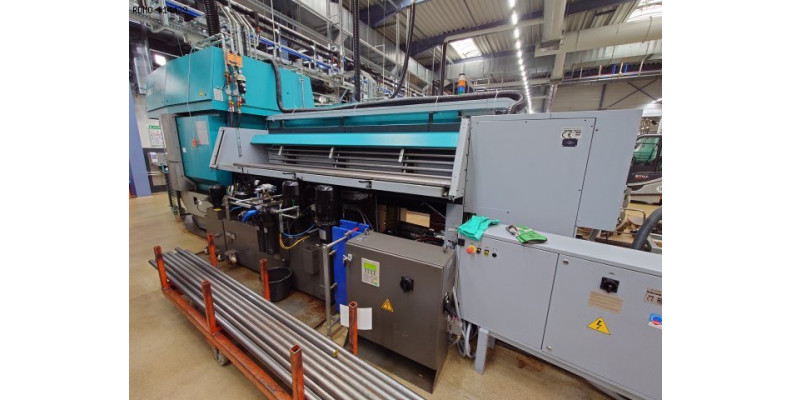

- integriertes Stangenlademagazin : IEMCA SIR MS40 F33 (2011)

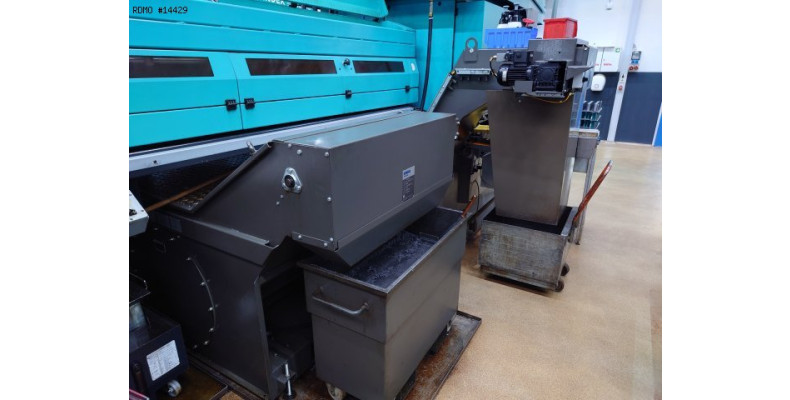

- Späneförderer : KNOLL VRF500 (2011)
- Feuerschutzsystem * : Kraft & Bauer FB704
* NB : ohne Betriebsgarantie. Zu kontrollieren durch ein qualifiziertes Organismus des Einkäufers.
- Prädisposition für 3 angetriebene Werkzeughalter
- Anzahl von Werkzeughalter : 1 (Trennen)
- Futter 3 Backen : RÖHM KFD-HS 110/3
- 6 Spindel Reduzierungen Durchmesser : 23 [mm]
