Technische Daten
- Anzahl der Achsen : 4 FRÄSSPINDEL - Werkzeugaufnahme : HSK 100 - Spindelantriebleistung : 50/63 [kW] - Spindeldrehzahl : 20 - 8.000 [Upm] LINEAR ACHSEN - Verfahrweg X/Y/Z-Achsen : 1.000 x 850 x 850 [mm] - Eilganggeschwindigkeit (X/Y/Z) : 50 [m/min] - Vorschubgeschwindigkeit (X/Y/Z) : 20 [m/min] WERKZEUGWECHSLER - Anzahl der Werkzeuge im Magazin : 110 PALETTENWECHSLER - palettenwechselzeit : 15 [sek] - Paletten Größe : 630 x 630 [mm] - Max. Werkstück-Durchmesser : 1.100 [mm] - Max. Werkstückhöhe : 950 [mm] - Beladung Palette max. : 1000 [kg] - Abstand von Tisch zu Spindellinie : 80 - 930 [mm] - Abstand von Tischzentrum zu Spindelnase : 140 - 990 [mm] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] - Gesamtantrieb : 145 [kVA] GEWICHT UND ABMESSUNGEN - Platzbedarf : 7.030 x 3.350 [mm] - Maschinenhöhe : 3.390 [mm] - Maschinengewicht : 28.600 [kg]
Zubehöre

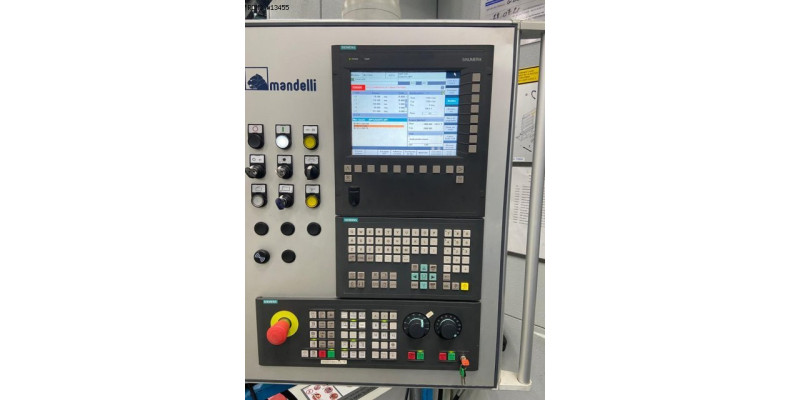

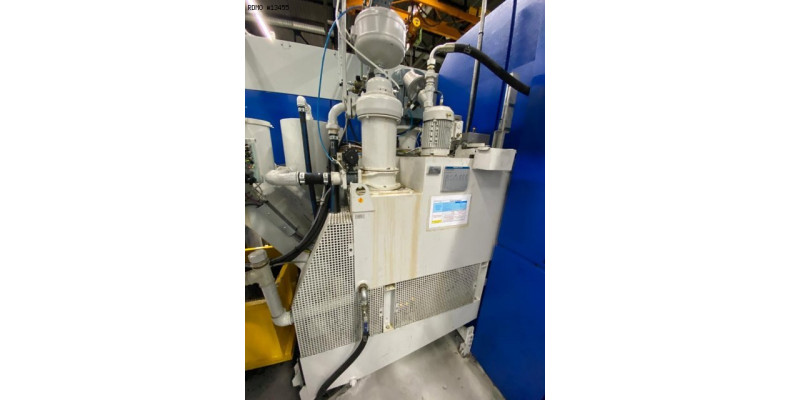

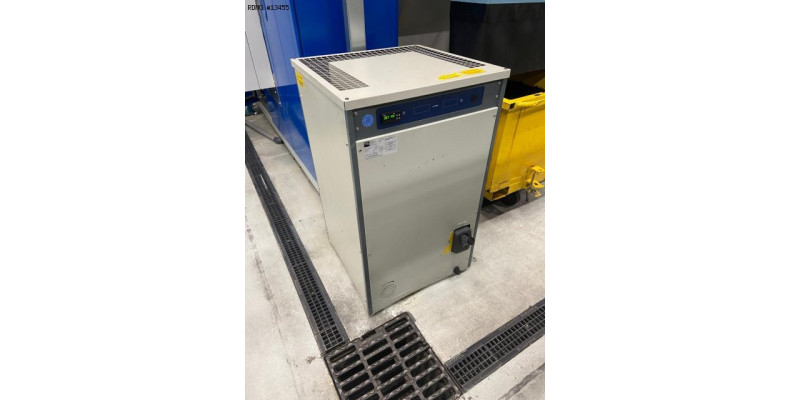

- Steuerung : SIEMENS 840D - Kühlmitteltank : 1.100 [l] * mit Hochdruckpumpe : 25 [bars] * Innere Kühlmittel-Zufuhr (IKZ) - Späneförderer : KNOLL - Ölnebelabsaugung - Spindelkühlung
