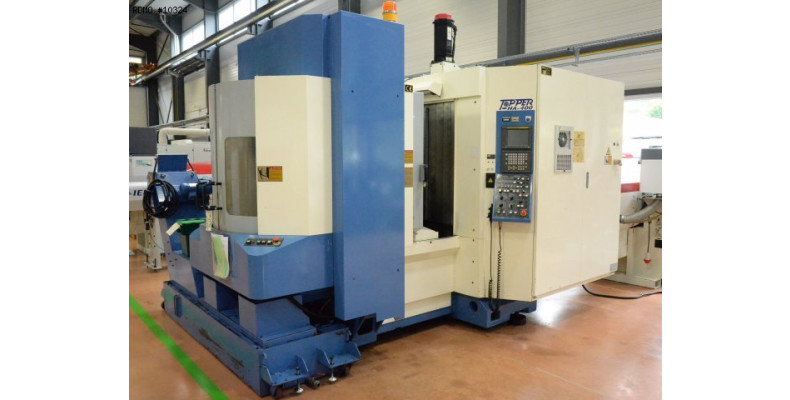

Topper HA 400 4 Achsen

Fräsen Horizontalbearbeitungszentrum

10324

Technische Spezifikationen zum Herunterladen

Hersteller: Topper

Modell: HA 400

Jahr: 2001

Seriennummer: 010608

10324

Topper HA 400 4 Achsen

Fräsen Horizontalbearbeitungszentrum

Technische Spezifikationen zum Herunterladen

Hersteller: Topper

Modell: HA 400

Jahr: 2001

Seriennummer: 010608

Preis Anfrage

Technische Daten

- Anzahl der Achsen : 4 FRÄSSPINDEL - Werkzeugaufnahme : BT40 - Spindelantriebleistung : 22 [kW] - Spindeldrehzahl : 12.000 [Upm] LINEAR ACHSEN - Verfahrweg X/Y/Z-Achsen : 560 x 560 x 560 [mm] - Eilganggeschwindigkeit (X/Y/Z) : 40.000 [mm/min] - Vorschubgeschwindigkeit (X/Y/Z) : 1 - 20.000 [mm/min] SCHWENKACHSE B - Verfahrweg : 360 [Grad] - Minimum Auflösung : 1 [Grad] WERKZEUGWECHSLER - Werkzeugwechsler Typ : Ladearm - Anzahl der Werkzeuge im Magazin : 60 - Werkzeugwechselzeit : 1,2 [sek] PALETTENWECHSLER - Palettenwechsler Typ : Rotopalette - Paletten Größe : 400 x 400 [mm] - Anzahl der Paletten : 2 - Beladung Palette max. : 400 [kg] - Abstand von Tisch zu Spindellinie : 80 - 640 [mm] - Abstand von Tischzentrum zu Spindelnase : 150 - 710 [mm] - Max. Werkstück-Durchmesser : 600 [mm] - Max. Werkstückhöhe : 700 [mm] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] GEWICHT UND ABMESSUNGEN - Platzbedarf : 3.600 x 3.750 [mm] - Maschinenhöhe : 2.828 [mm] - Maschinengewicht : 9.500 [kg] MASCHINENSTUNDEN - Stunden unter Strom : 9.893 [bst.] - Betriebsstunden : 2.138 [bst.]

Zubehöre

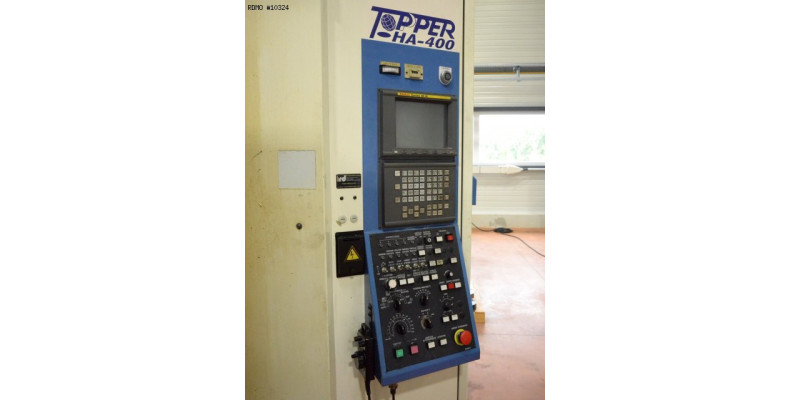

- Steuerung : Fanuc 18-iM - Elektronisches Handrad - Synchronisiertes Gewindeschneiden - Kühlmitteltank * Innere Kühlmittel-Zufuhr (IKZ) * mit Kabine Wäsche - Späneförderer - Spindelkühlung
