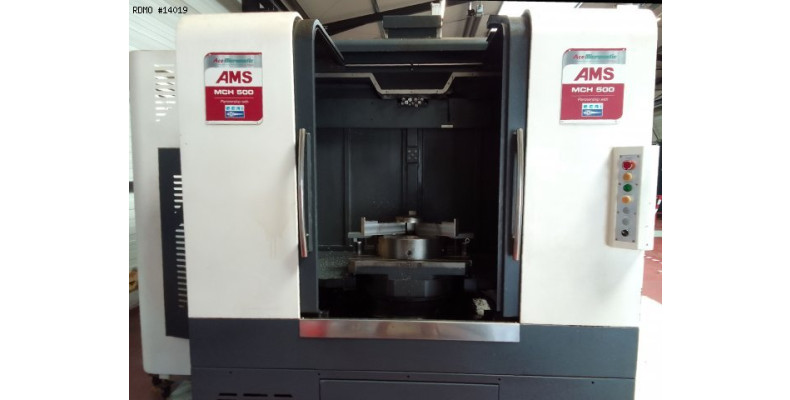

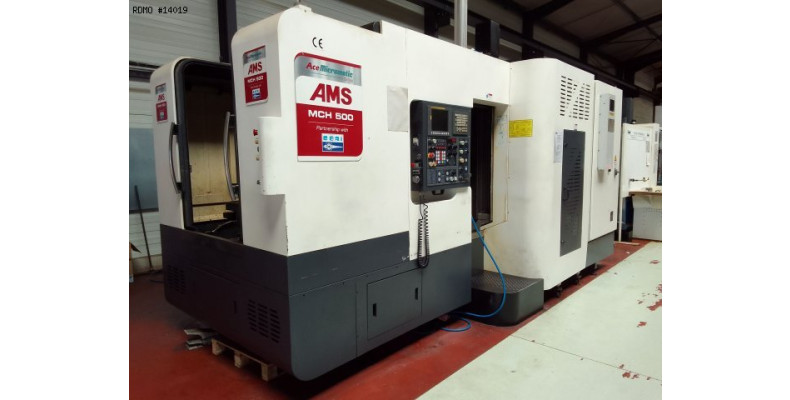

Ams MCH-500 4 Achsen

- Anzahl der Achsen : 4

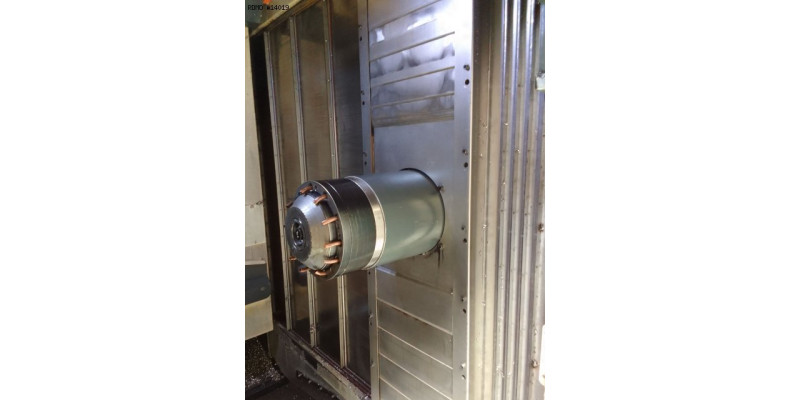

FRÄSSPINDEL
- Werkzeugaufnahme : HSK63
- Spindelantriebleistung : 22 / 26 [kW]
- Spindeldrehzahl : 100 - 10.000 [Upm]
LINEAR ACHSEN
- Verfahrweg X/Y/Z-Achsen : 800 x 600 x 800 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 40 [m/min]
SCHWENKACHSE B
- Verfahrweg : 360 [Grad]
- Minimum Auflösung : 0,001 [Grad]
- Eilganggeschwindigkeit : 13,88 [Upm]

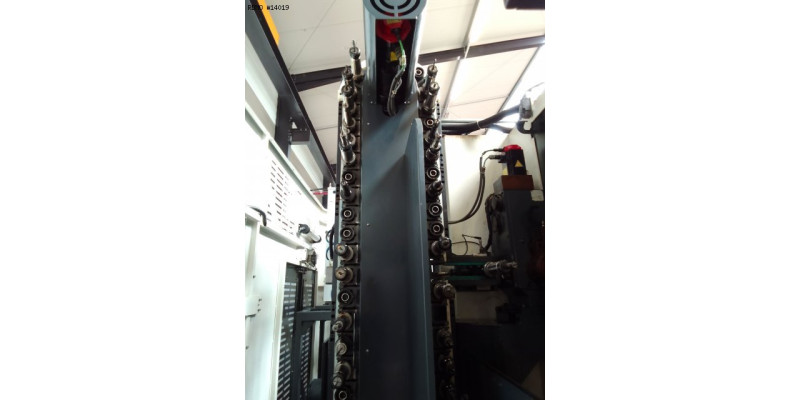

WERKZEUGWECHSLER
- Werkzeugwechsler Typ : Ladearm
- Anzahl der Werkzeuge im Magazin : 60
- Werkzeugwechselzeit : 2,2 [sek]

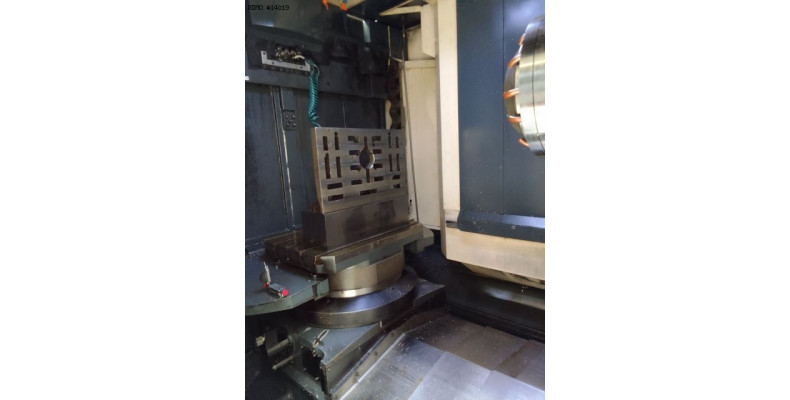

PALETTENWECHSLER
- Palettenwechsler Typ : Rotopalette
- Paletten Größe : 630 x 500 [mm]
- Anzahl der Paletten : 2
- Beladung Palette max. : 900 [kg]
- Abstand von Tisch zu Spindellinie : 43 - 643 [mm]
- Abstand von Tischzentrum zu Spindelnase : 145 - 945 [mm]
- Max. Werkstück-Durchmesser : 740 [mm]
- Max. Werkstückhöhe : 550 [mm]

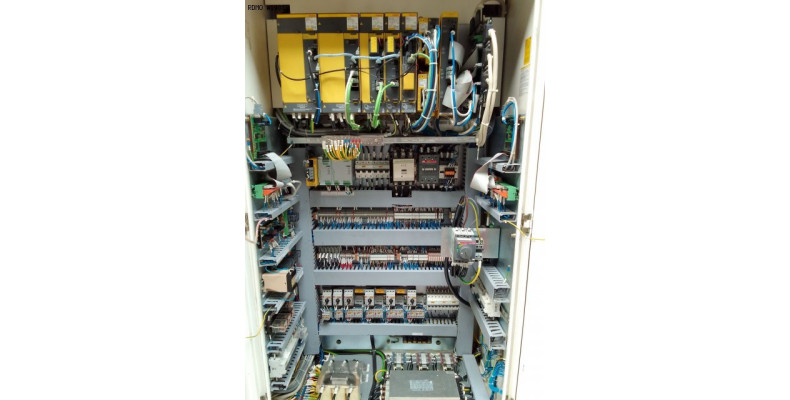

ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 56 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 5.244 x 3.305 [mm]
- Maschinenhöhe : 3.345 [mm]
- Maschinengewicht : 10.000 [kg]
MASCHINENSTUNDEN

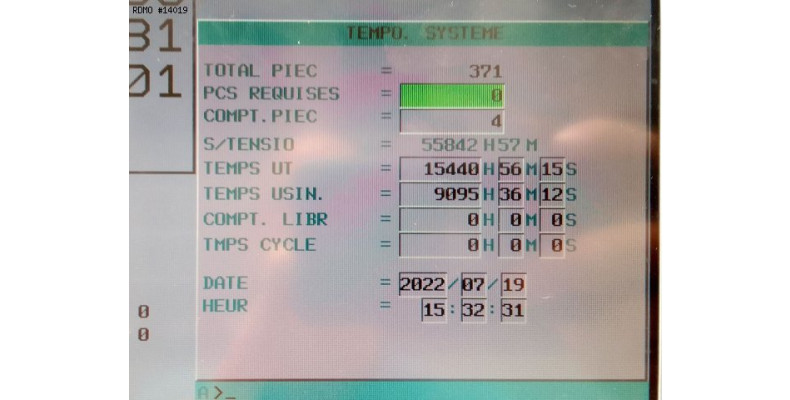

- Betriebsstunden : 9.095 [bst.]

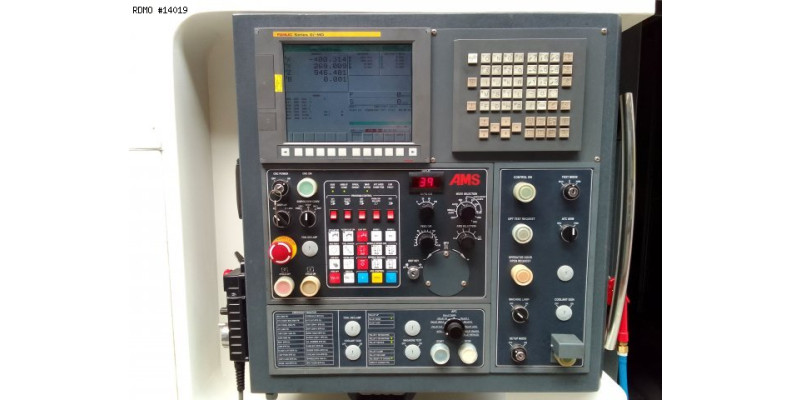

- Steuerung : Fanuc 0i-MD
- Schnittstelle : Ethernet / RS232 / USB / PCMCIA
- Teach-In Programmierung : Manual guide
- Elektronisches Handrad
- Direkte Wegmesssysteme : X x Y x Z
- Synchronisiertes Gewindeschneiden
- 3-farbige Statuslampe
- Kühlmitteltank : 700 [l]
* Ölabscheider
* mit Hochdruckpumpe : 40 [bars]
* Innere Kühlmittel-Zufuhr (IKZ)

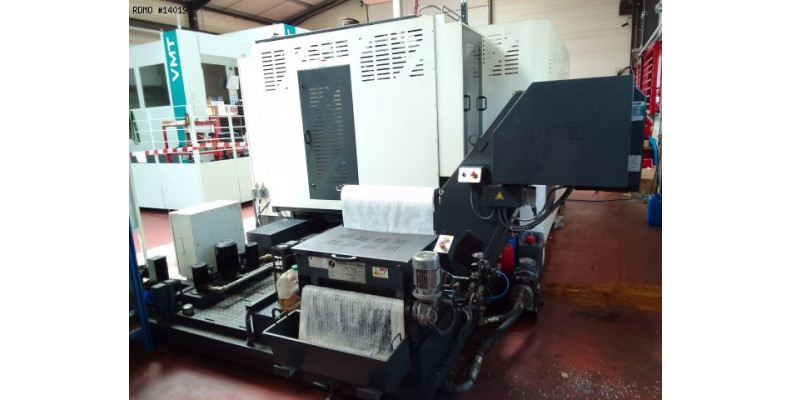

* mit Papierbandfilter : 600 [mm]
* mit Spülpistole
* mit Kabine Wäsche
- Hydraulisches Klemmung der Werkstück : Vorbereitet
- Hydraulisches Gegengewicht : auf Y-Achse
- Späneförderer

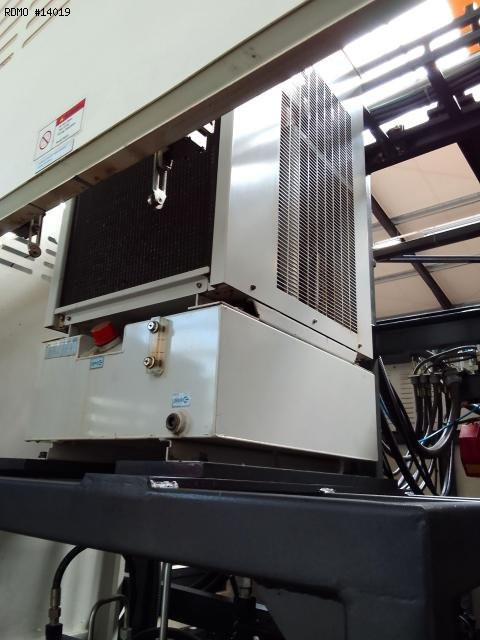

- Spindelkühlung
- Werkzeughalter : 35
