Mazak HCN 5000-II 4 Achsen

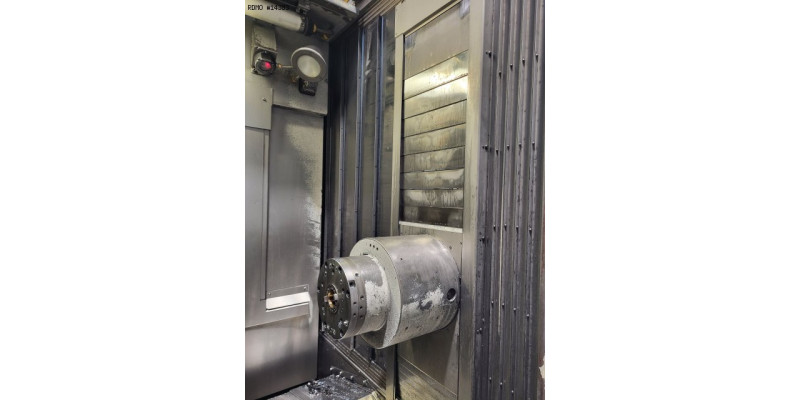

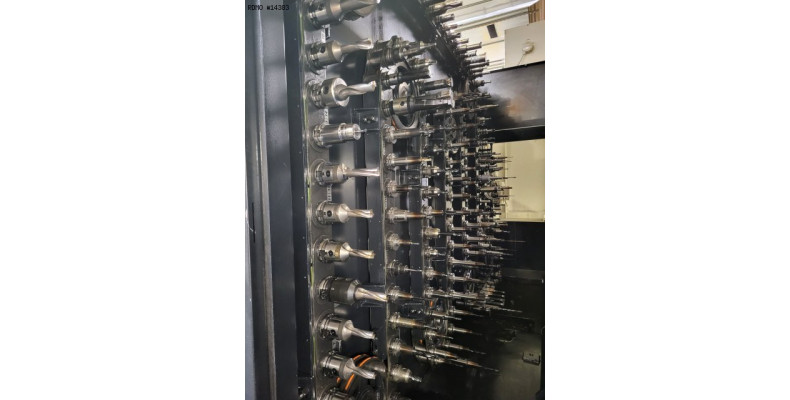

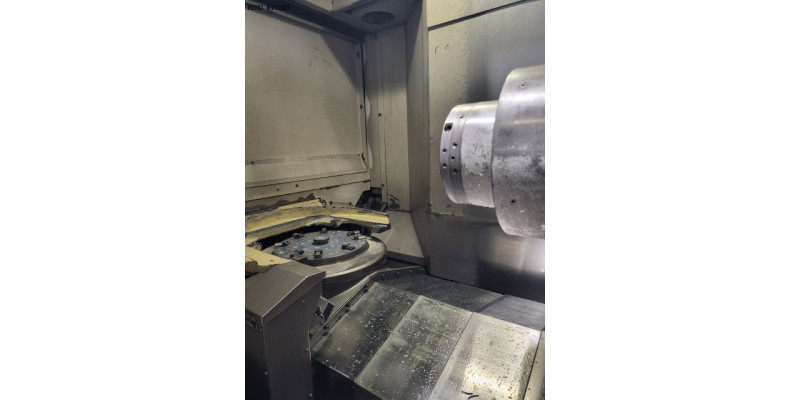

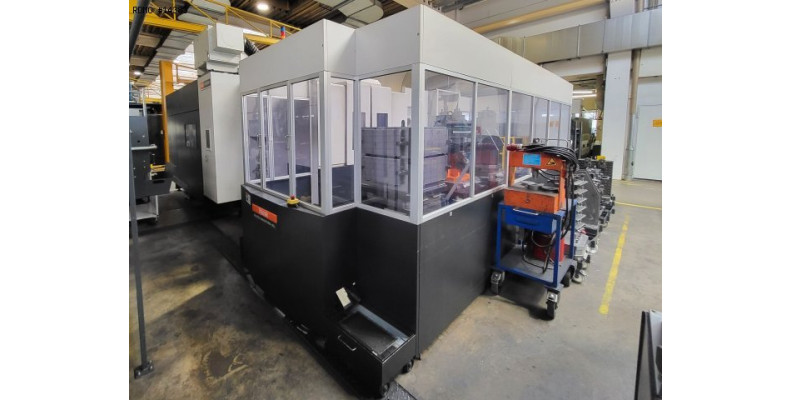

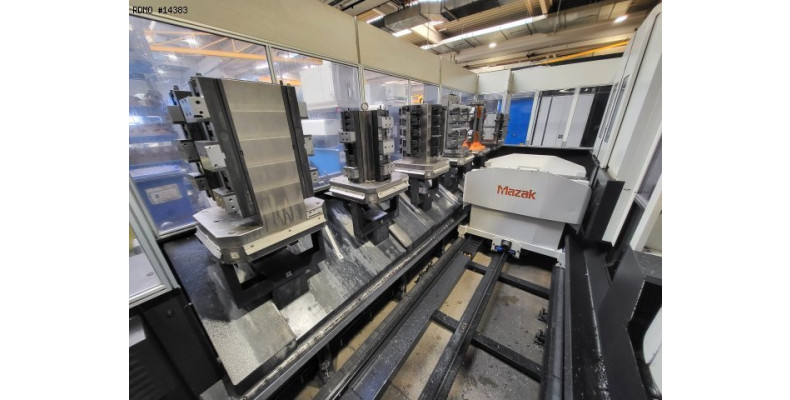

- Anzahl der Achsen : 4 FRÄSSPINDEL - Werkzeugaufnahme : CAT 40 - Spindelantriebleistung : 25 / 30 [kW] - Spindeldrehzahl : 35 - 18.000 [Upm] LINEAR ACHSEN - Verfahrweg X/Y/Z-Achsen : 730 x 730 x 740 [mm] - Eilganggeschwindigkeit (X/Y/Z) : 60 [m/min] - Vorschubgeschwindigkeit (X/Y/Z) : 1 - 60.000 [mm/min] SCHWENKACHSE B - Verfahrweg : 360 [Grad] - Minimum Auflösung : 0,001 [Grad] - Eilganggeschwindigkeit : 13,88 [Upm] WERKZEUGWECHSLER - Werkzeugwechsler Typ : Ladearm - Anzahl der Werkzeuge im Magazin : 160 - Werkzeugwechselzeit : 2,7 [sek] PALETTENWECHSLER - Palettenwechsler Typ : Palletech - Paletten Größe : 500 x 500 [mm] - Anzahl der Paletten : 6 - Beladung Palette max. : 700 [kg] - palettenwechselzeit : 7 [sek] - Abstand von Tisch zu Spindellinie : 100 – 830 [mm] - Abstand von Tischzentrum zu Spindelnase : 70 – 810 [mm] - Max. Werkstück-Durchmesser : 800 [mm] - Max. Werkstückhöhe : 1.000 [mm] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 200 [V] - Gesamtantrieb : 65,7 [kVA] GEWICHT UND ABMESSUNGEN - Platzbedarf : 7.448 x 6.165 [mm] - Maschinenhöhe : 2.804 [mm] - Maschinengewicht : 12.400 [kg] MASCHINENSTUNDEN - Betriebsstunden : 41.843 [bst.]

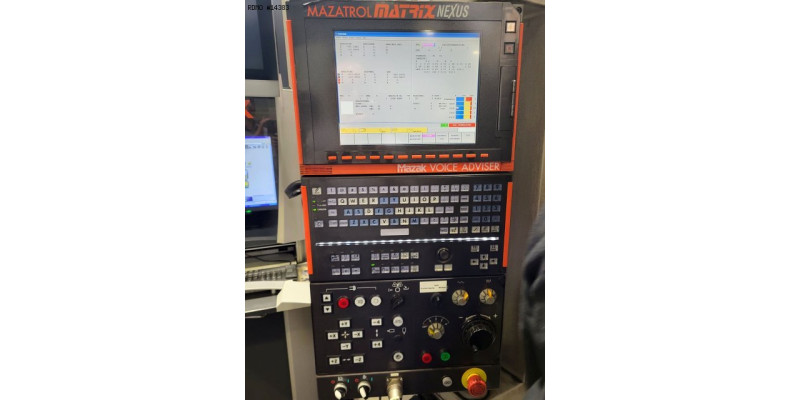

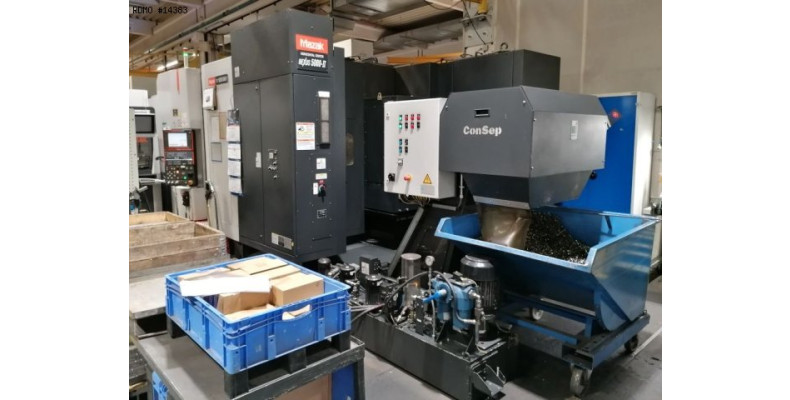

- Steuerung : Mazatrol MATRIX NEXUS - Optionen : EIA, Thread, G54.1, G00 slope const., Tilted working plane - Schnittstelle : USB, PCMCIA, RJ45 - Fein B-Achse : axe B fin - Elektronisches Handrad - Synchronisiertes Gewindeschneiden - 3-farbige Statuslampe - Kühlmitteltank * mit Hochdruckpumpe : 80 [bars] * mit Spülpistole * mit Kabine Wäsche - Innere Kühlmittel-Zufuhr (IKZ) - Späneförderer : MAYFRAN CONSEP 2000 II - Spindelkühlung - Werkzeug Meßtastereinrichtung : Renishaw - Werkstück Meßtastereinrichtung : Renishaw (vorbereitet) - Elektrischen Transformator : 400 / 200 [V] - Paletten, extra : 2
