14130
Hersteller: Kellenberger

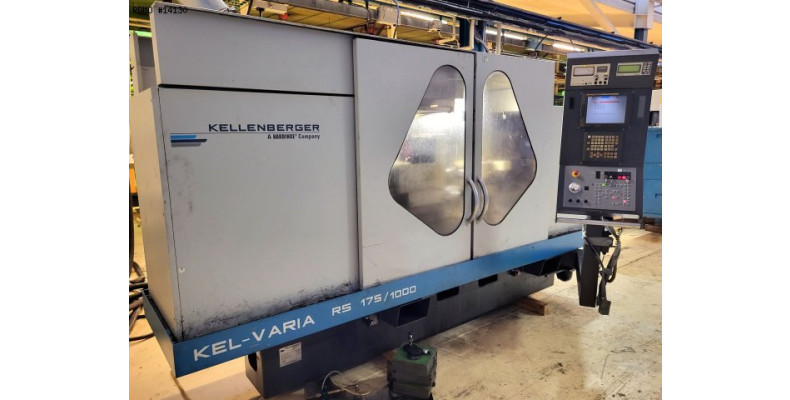

Modell: KEL-VARIA RS 175/1000
Jahr: 2004
Seriennummer: 650621
14130
Hersteller: Kellenberger
Modell: KEL-VARIA RS 175/1000
Jahr: 2004
Seriennummer: 650621

Technische Daten & Zubehöre

Technische Daten
CAPAZITÄT
- Spitzenhöhe : 175 [mm]
- Abstand zwischen Spitzen : 1000 [mm]
- Max. Gewicht zwischen Spitzen : 150 [kg]
- Verfahrweg (Z/X) : 1.150 x 320 [mm]
- Vorschub max. (Z/X) : 15 / 7,5 [m/min]
- Tisch Orientierung : 0 / +9 [°]

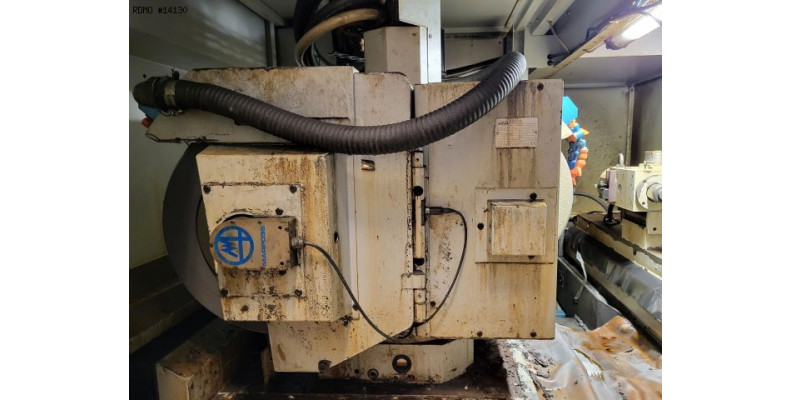

SCHLEIFSPINDELSTOCK TYP RS
- Art : 2 Aussen Schleiben rechts / rechts
- Schwenkbereich B-Achse : -210 / +30 [°]
- Minimum Auflösung B-Achse : 2,5 [°]
- Schleifscheibe Abmessungen (Ø x Breite x Bohrung) T1 : 500 x 100 x 203 [mm]
- Schleifscheibe Abmessungen (Ø x Breite x Bohrung) T2 : 500 x 100 x 203 [mm]
- Antriebsleistung : 9,2 [kW]
- Drehzahlen : 1.500 [Upm]
WERKSTÜCKSPINDELSTOCK
- Kegeltyp : MK5
- Drehzahlen : 8-800 [Upm]
- Antriebsleistung : 2,8 [kW]
REITSTOCK
- Aufnahmekonus : MK4
- Pinole Verfahrweg : 50 [mm]
DIMENSIONEN
- Platzbedarf : 3.600 x 2.000 [mm]
- Maschinenhöhe : 2.000 [mm]
- Maschinengewicht : 6.000 [kg]
SPANNUNG
- Spannung : 400 [V]
- Frequenz : 50 [Hz]
- Gesamtleistung : 28 [kVA]
STUNDEN
- Betriebsstunden : 11.715 [h]
Zubehöre

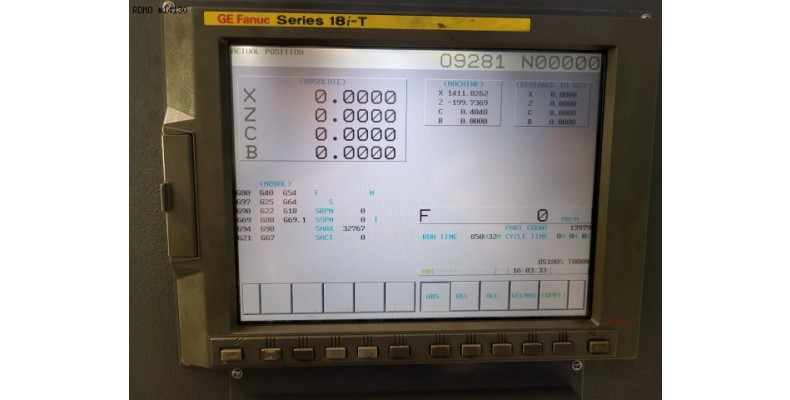

- Steuerung FANUC 18i-T
- Elektronisches Handrad
- Interface : PCMCIA
- Direkte Wegmesssysteme Heidenhain auf Achsen X/Z
- CNC-gesteuerte C-Achse für Werkstück Indexierung
- Reitstock mit hydraulisch Pinolenrückzug und Zylindrizitätfeinverstellung
- Elektronischen Anschlifferkennung : MARPOSS E80

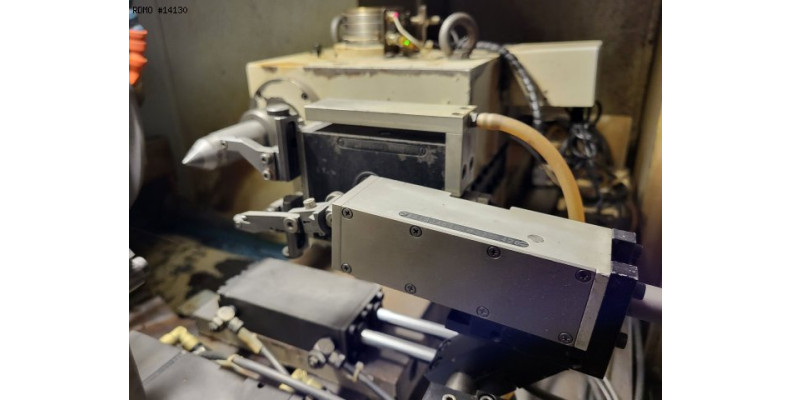

- Autokalibrationanlage mit Durchmessermessgerät : MARPOSS
- Autokalibrationanlage mit Längemessgerät: MARPOSS
- Dynamische Auswuchtsvorrichtung : MARPOSS E82
- Abrichtvorrichtung auf Reitstock
- 2 Abrichtvorrichtungen auf Bett

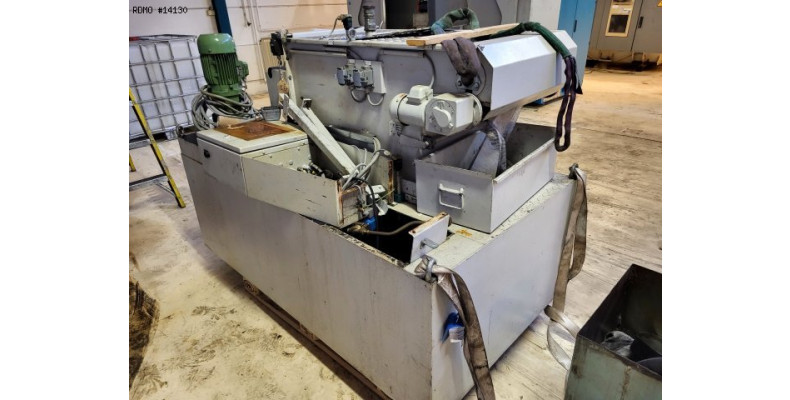

- Kühlmitteltank mit Pumpe : 1000 [l]
* mit Papierfilter : KNOLL HF150/1000
- Nebelabsaugung : 3NINE Lina
- Auswuchtswelle
- Auswuchtshalter
- 2 Flangen für Aussenscheibe
- 2 Aussenscheiben
- Satz von Spitzen

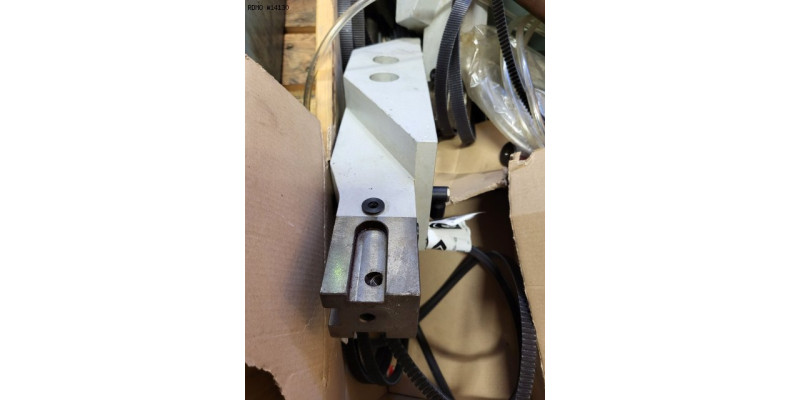

- Satz von Ersatzteile

Beschreibung

Aussen Schleiben mit MARPOSS Längemessgerät und Durchmessermessgerät
