Technische Daten
- Abstand zwischen Spitzen : 650 [mm]
- Spitzenhöhe : 175 [mm]
- Verfahrweg X/Z-Achsen : 285 / 800 [mm]
- Tisch-Schwenkeinstellung : 0 - 8,5 [°]
- Max. Gewicht des Werkstücks zwischen Spitzen : 80 [kg]
SCHLEIFSPINDELSTOCK
- Schleifscheibe Abmessungen (Ø x Breite x Bohrung) : 500 x 63 x 203,2 [mm]
- Umfangsgeschwindigkeit : 50 [m/sek]
- Leistung : 9 [kW]
- Schwenkbereich, manual : -15 / +195 [°]
- Minimum Auflösung : 2,5 [°]

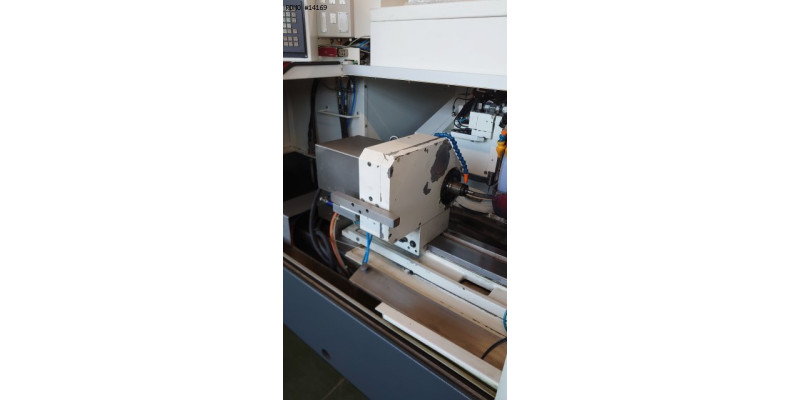

WERKSTÜCKSPINDELSTOCK
- Aufnahmekonus : MK5
- Drehzahlen : 1 - 1.500 [U/min]
- Leistung : 1,8 [kW]
- Bohrung : 30 [mm]
- Minimum Auflösung C-Achse : +/- 0,5 [°]

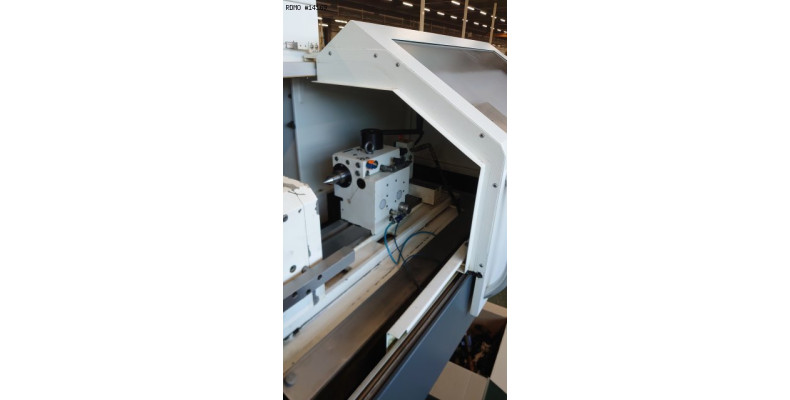

REITSTOCK
- Aufnahmekonus : MK4
- Pinole Durchmesser : 50 [mm]
- Pinole Hub : 35 [mm]
ELEKTRISCHE VERSORGUNG
- Spannung : 400 [V]
- Frequenz : 50 [Hz]
- Gesamtantrieb : 20 [kVA]
DIMENSIONEN
- Platzbedarf :2.670 x 2.050 [mm]
- Höhe : 1.900 [mm]
- Gewicht : 4.000 [kg]
STUNDEN
- Stunden unter Ström : 3.016 [Std.]
Zubehöre

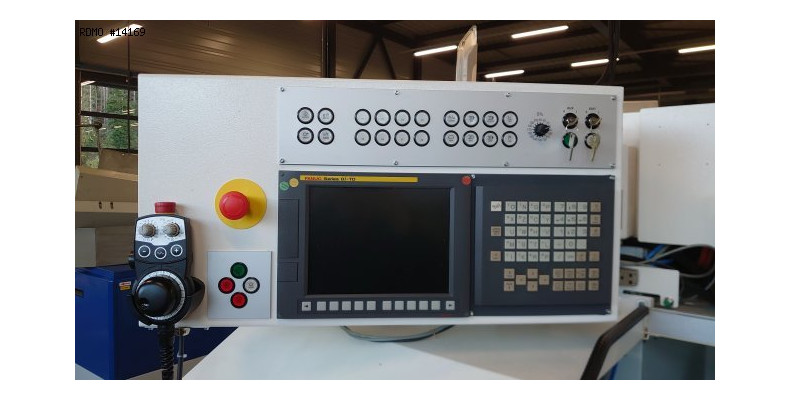

- Steuerung : FANUC 0i-TD
- 3-farbige Statuslampe
- Elektronisches Handrad
- Konstante programmierbare Schnittgeschwindigkeit
- Direkte Wegmesssysteme Achsen : X / Z
- Pneumatisches Abhebeverfahren
- Reitstock
* mit Zylindrizitätfeinverstellung
- Elektronischen Anschlifferkennung : SENSITRON

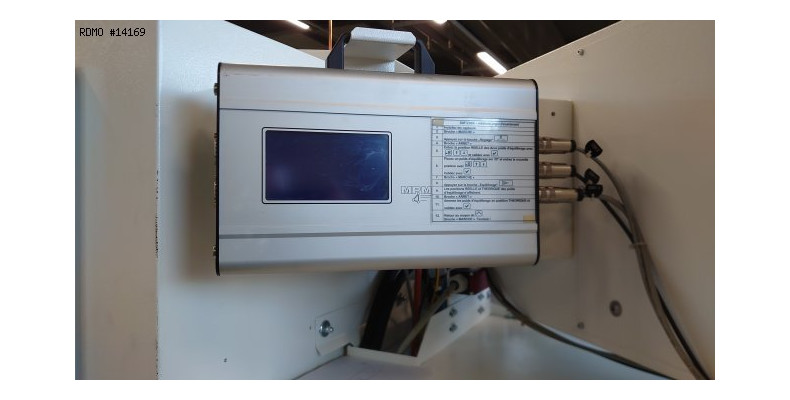

- Dynamische Auswuchtsvorrichtung : MPM
- Abrichtvorrichtung auf Reitstock
- Klimaanlage für Schaltschranck

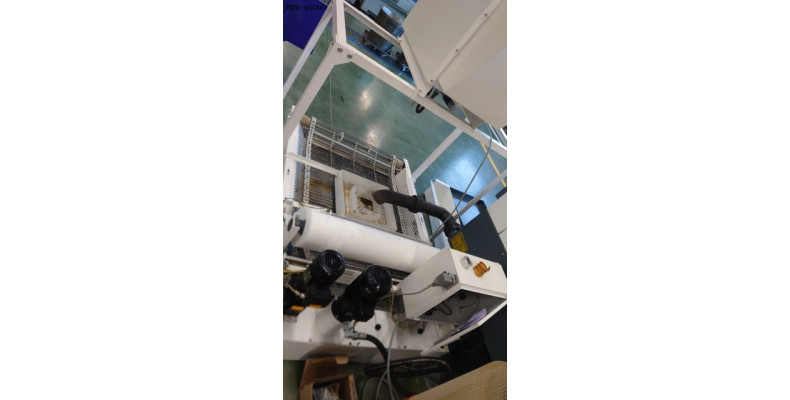

- Kühlmitteltank : Streuli
