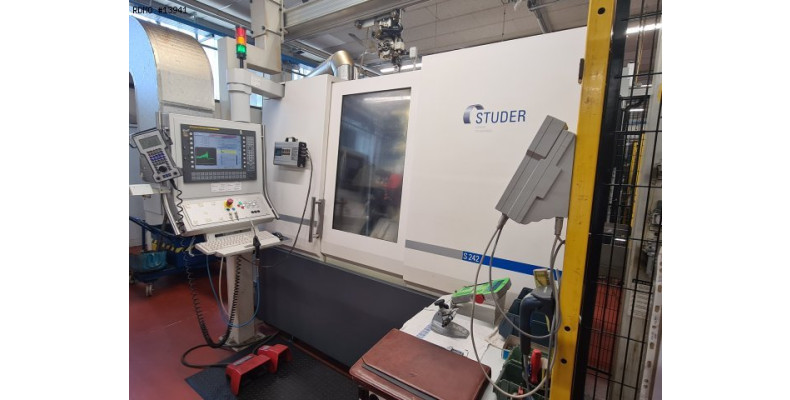

STUDER S242

Schleifen / schärfen / läppen / entgratung / polieren Rundschleifmaschine cnc

13941

Technische Spezifikationen zum Herunterladen

Hersteller: STUDER

Modell: S242

Baujahr: 2010

Seriennummer:

13941

STUDER S242

Schleifen / schärfen / läppen / entgratung / polieren Rundschleifmaschine cnc

Technische Spezifikationen zum Herunterladen

Hersteller: STUDER

Modell: S242

Baujahr: 2010

Seriennummer:

Preis Anfrage

Technische Daten

- Achsen Anzahl :
- Abstand zwischen Spitzen : 400 [mm]
- Nutzbaren Durchmesser : 180 [mm]
LINEARE ACHSEN
- Hub X1 und X2 x Z : 220 [mm]
- Hub Z : 850 [mm]
- Auflösung X x Z : 0,0001 [mm]
REVOLVERKOPF :
- Feste Positionen Anzahl : 12
- Werkzeughalter : VDI30
SCHLEIFSCHEIBEHALTER SPINDELSTOCK
- Äußeres Schleifen rechts :
* Schleifscheibe Abmessungen (Ø x Breite x Bohrung) : 400 x 50 x 127 [mm]
* Antrieb Leistung : 6.8 [kW]
WERKSTÜCKSPINDELSTOCK
- Max. Rotationsgeschwindigkeit : 7500 [U/min]
- Max. Rotationsgeschwindigkeit (synchron Zustandsphase) : 1 - 5000 [U/min]
- Kegel Typ : CM4
- Antrieb Leistung : 10.5 [kW]
- Achse C : 0.001 [°]

SYNCHRONISIERTEN REITSTOCK
- Max. Rotationsgeschwindigkeit : 7500 [U/min]
- Max. Rotationsgeschwindigkeit (synchron Zustandsphase) : 1 - 5000 [U/min]
- Achse C : 0.001 [°]
- Inneren Kegel : MK4
- Mikrometrische Regelung : +/- 40 [mikron]
- Antrieb Leistung : 10.5 [kW]
ELEKTRISCHE VERSORGUNG
- Leistung : 45 [KVA]

RAUMBEDARF
- Bodenfläche : 2800 x 3960 [mm]
- Maschine Gewicht : 7600 [kg]

MASCHINEN STUNDEN
- Stunden unter Strom : 57000 [Std]

Zubehöre

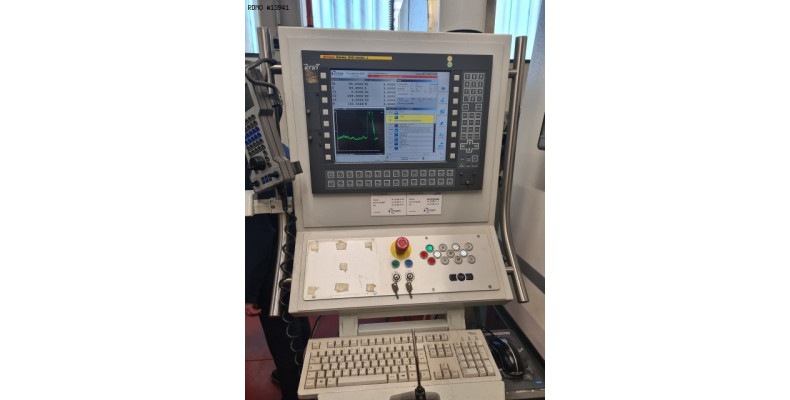

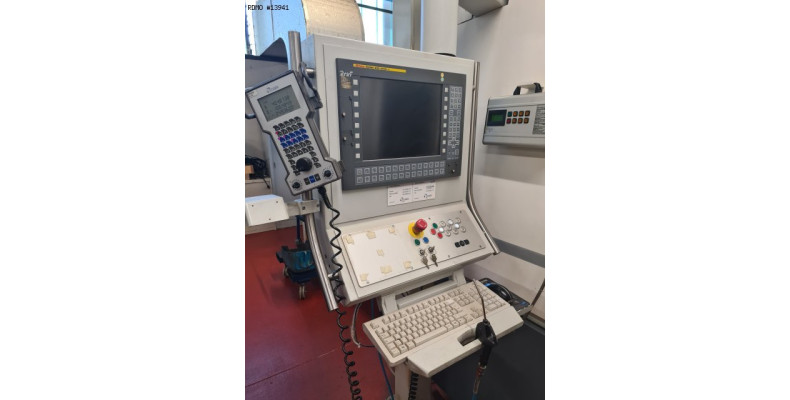

- CN FANUC 310i-modelA
- StuderWIN Softwares
- Interface RS232 / USB
- Elektronische verschobene Kurbel
- Revolverkopf mit Länge Autokalibrierungssystem Renishaw LP2
- Marposs Taster für Durchmesser (Mehrbereich) + Z4 Achsen für Positionierung

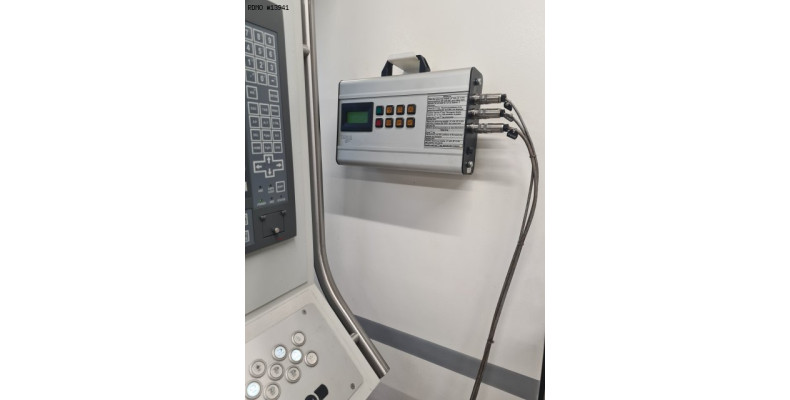

- Schleifscheibe halbautomatisches Ausgleich MPM.3 BMT100 M.24

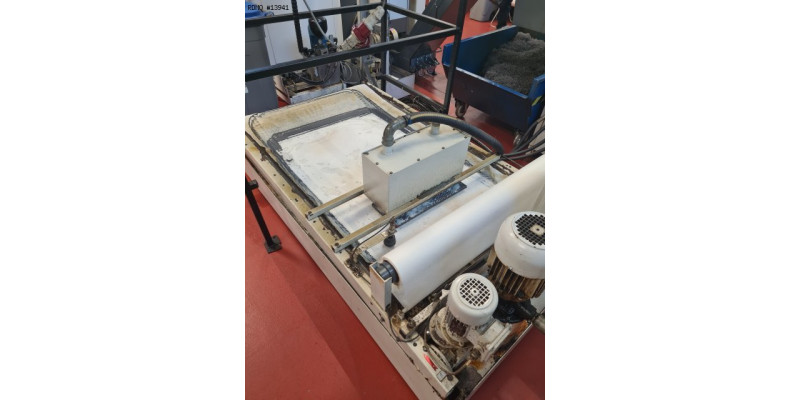

- Kühlmittel Behälter 480 L
* mit Papier Filtration
* mit magnetischen Filter

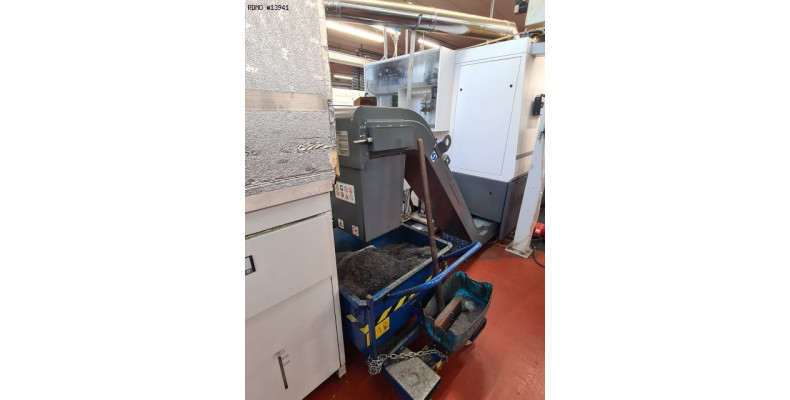

- Späneförderer

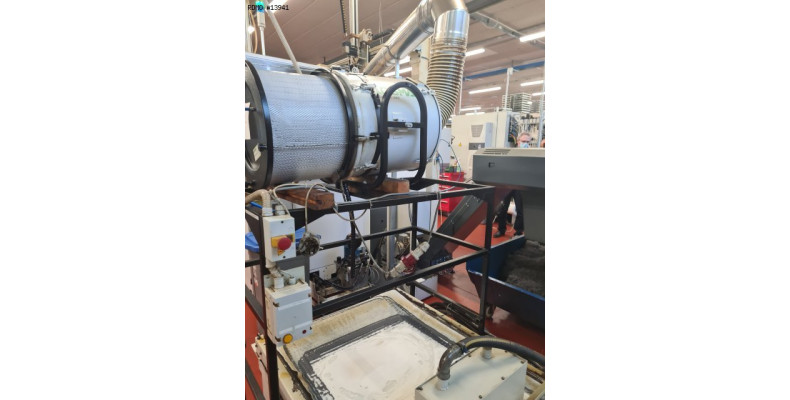

- Nebel Absaugung

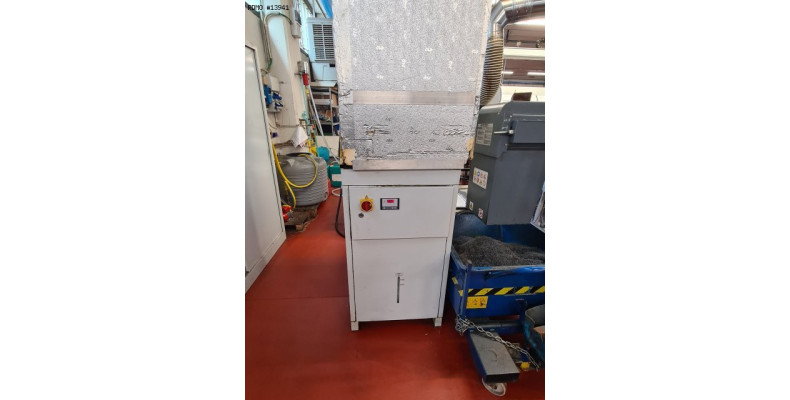

- Kühlaggregat für Abkühlung von Schleifscheibe Motor
- Elektronische Berührungssensor Dittel AE6000
- Feste Abrichten-gerät auf Werkstückspindelstock
- Elektrischen Schrank Klimaanlage
- Ausgleichswelle
- Interface für automatisches Ladesystem
