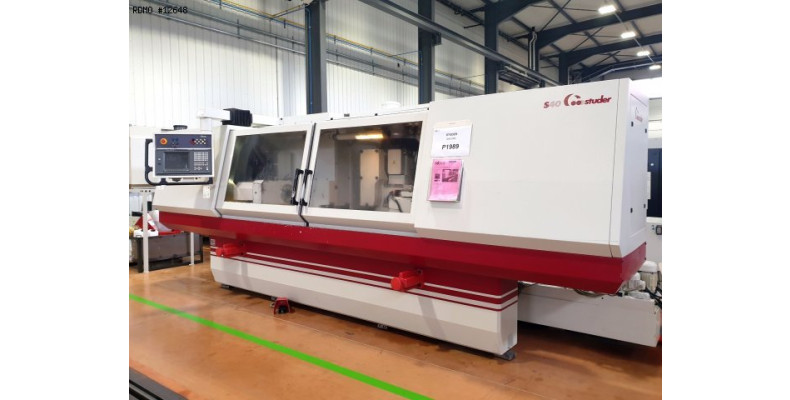

Hersteller: Studer
Modell: S40 CNC
Jahr: 2002
Seriennummer: 011.0579
Hersteller: Studer
Modell: S40 CNC
Jahr: 2002
Seriennummer: 011.0579

Technische Daten & Zubehöre

Technische Daten

- Achsen Anzahl : 4
- Abstand zwischen Spitzen : 1600 [mm]
- Spitzen Höhe : 225 [mm]
LINEAR ACHSEN
- Weg X x Z : 275 x 1650 [mm]
- Auflösung X x Z : 0,0001 [mm]

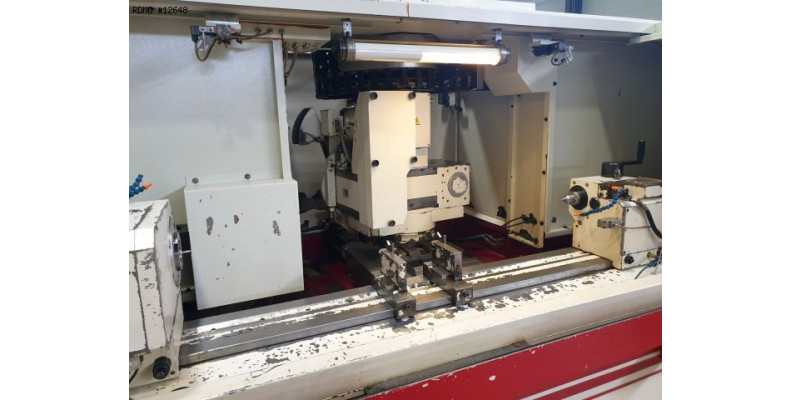

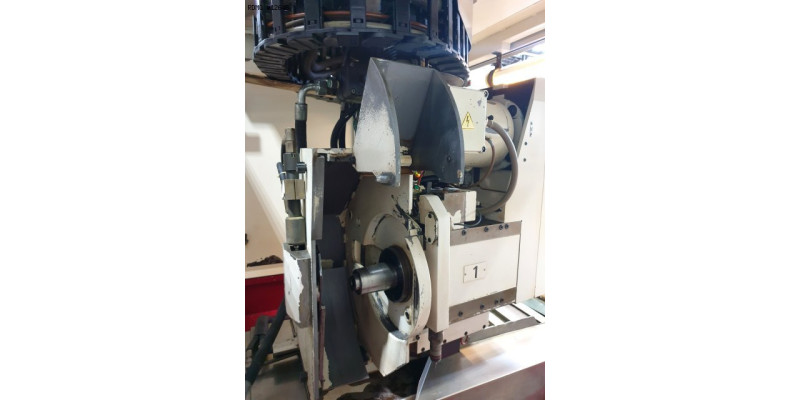

SCHLEIFSPINDELSTOCK
- Orientierungswinkel : -15 / +225 [°]
- Indexierung Präzision Achse B : 1 [°]
- Äußeres Schleifen links :
* Schleifscheibe Abmessungen (Ø x Breite x Bohrung) : 500 x 80 x 203,5 [mm]
* Peripherische Geschwindigkeit : 50 [m/s]
* Antrieb : 7,5 [kW]

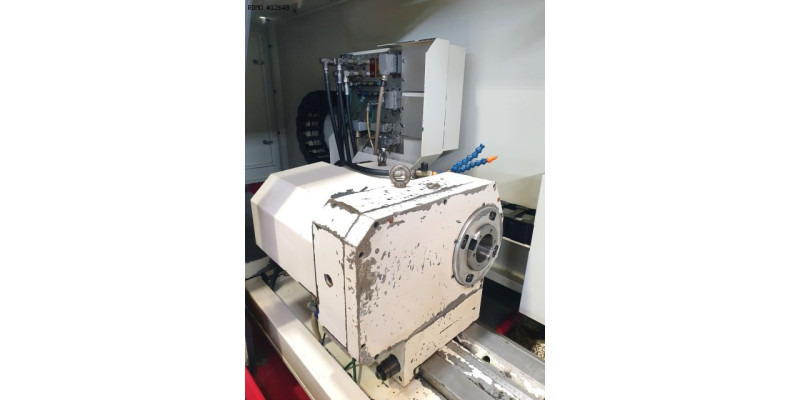

WERKSTÜCKSTOCK
- Rotationsgeschwindigkeit : 0 - 1000 [U/min]
- Kegel Typ : ISO 50
- Antrieb Leistung : 4 [kW]
- Indexierung Präzision Achse C : 0,001 [°]

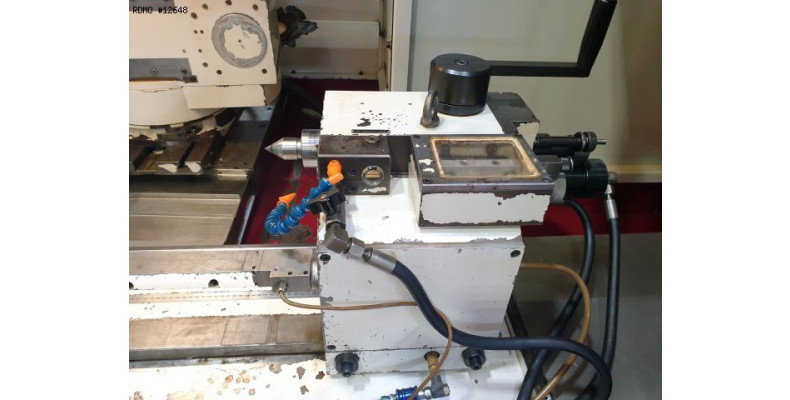

REITSTOCK
- Inneren Kegel : MK3
- Pinole Hub : 35 [mm]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
RAUM BEDARF
- Platzbedarf: 5.200 x 2.300 [mm]
- Maschinenhöhe : 2.084 [mm]
- Maschinengewicht : 7.000 [kg]
MASCHINEN STUNDEN
- Arbeitsstunden : 20.380 [Std.]
Zubehöre

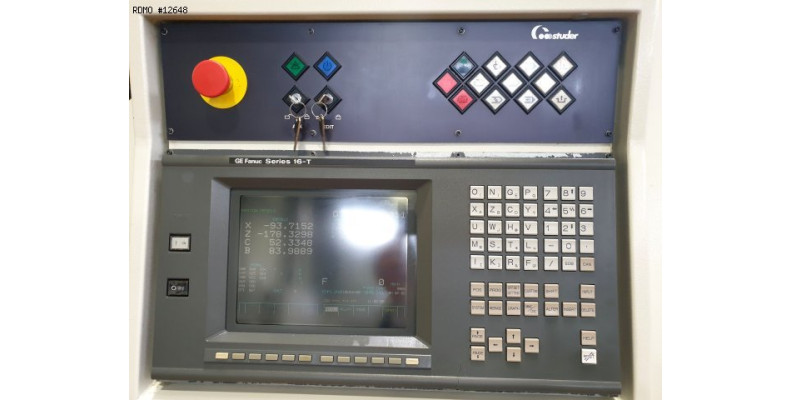

- CN FANUC 16-TB
- Interface : RS232
- Elektronisches Handrad
- Direkte Wegmesssysteme auf Achsen X und Z
- Elektronischen Anschlifferkennung : Sensitron
- Autokalibrationanlage mit Längemessgerät : MARPOSS T25
- Abrichtvorrichtung auf Werkstückstock
- Reitstock
* mit Zylindrizitätfeinverstellung
* mit hydraulisch Pinolenrückzug durch Fußpedal
* mit pneumatisches Abhebeverfahren

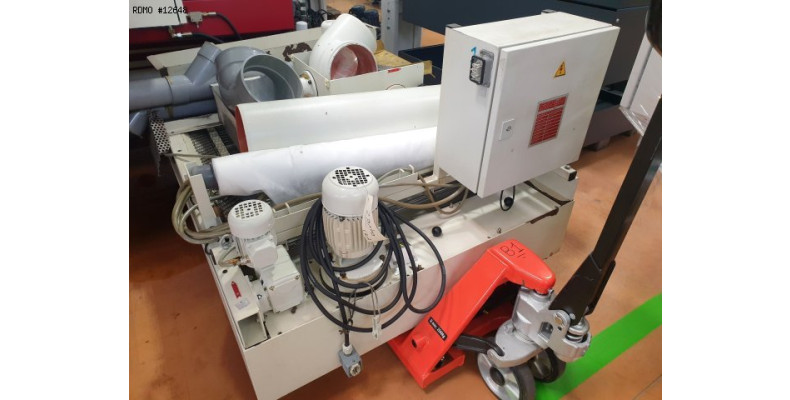

- Kühlmitteltank : 375 [l]
* mit Papierfilter : STREULI SPB4
* mit magnetisches Vorfilter
- Kühleinheit für Schleifscheibe Motor Abkühlung

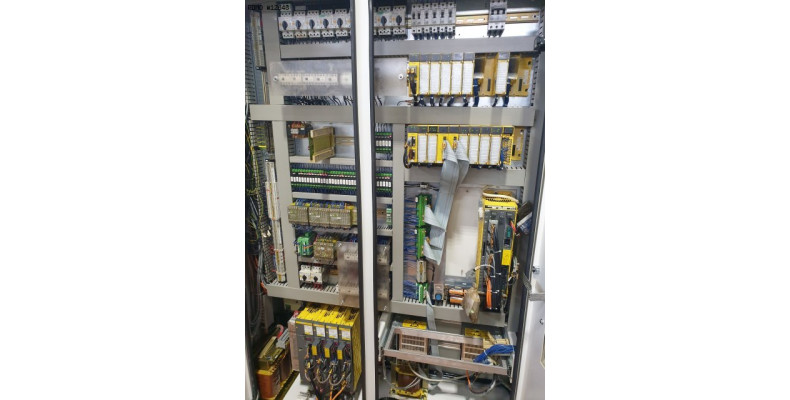

- Elektrischen Schrank Klimaanlage

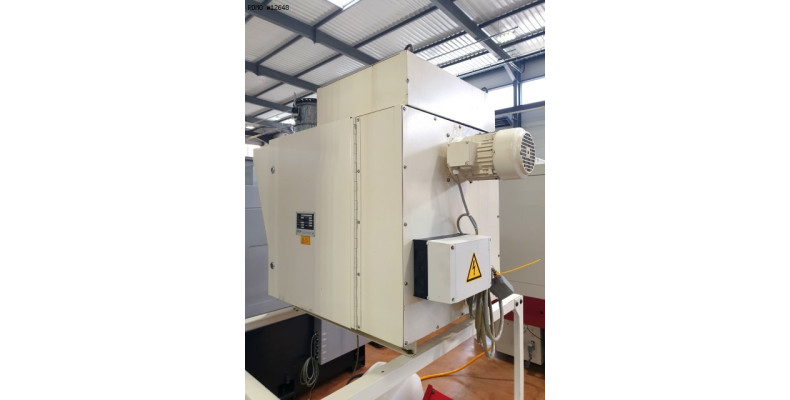

- Ölnebel Absaugung : ERNI SC-610/D
- Ausgleichswelle
- 3 äußere Schleifscheibenhalter
- 3 äußere Schleifscheiben
- Ersatzteile Satz
Technische Spezifikationen zum Herunterladen

Beschreibung

äußeres Schleifen, 1600 zwischen Spitzen Gebraucht Werkzeugmaschinen zum Verkauf
