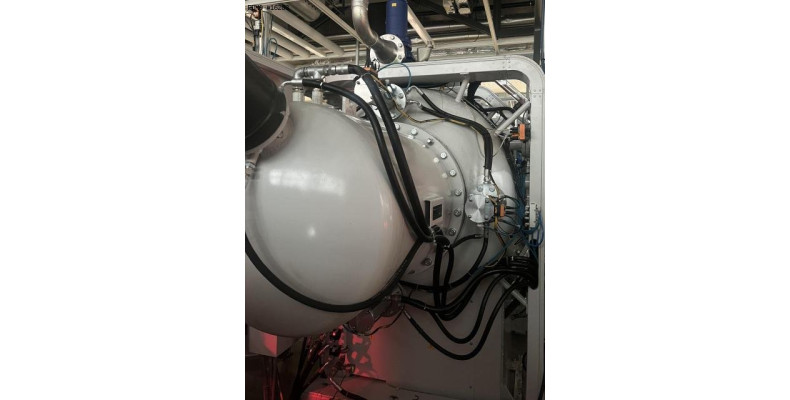

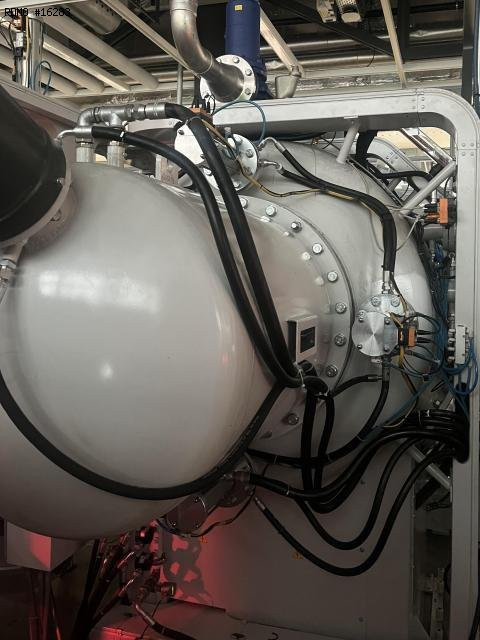

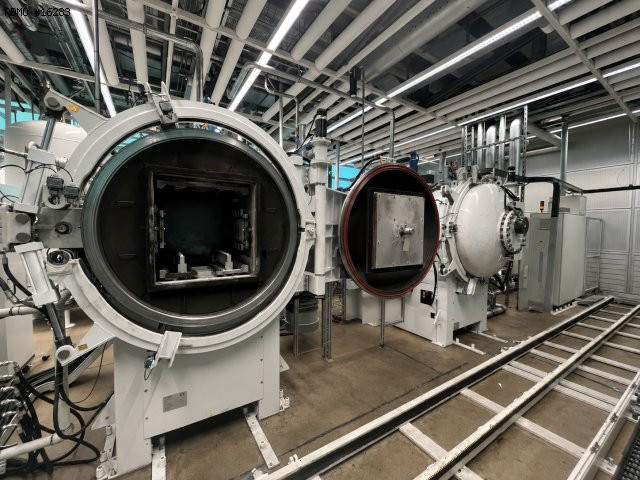

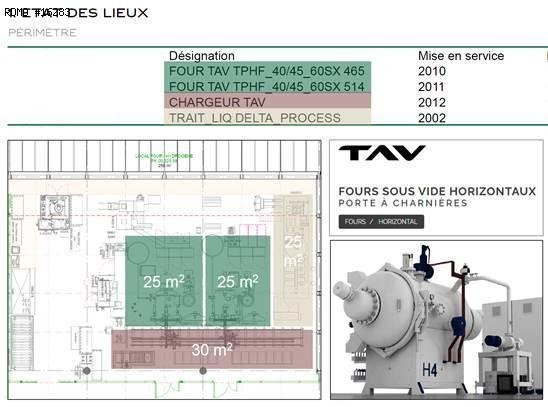

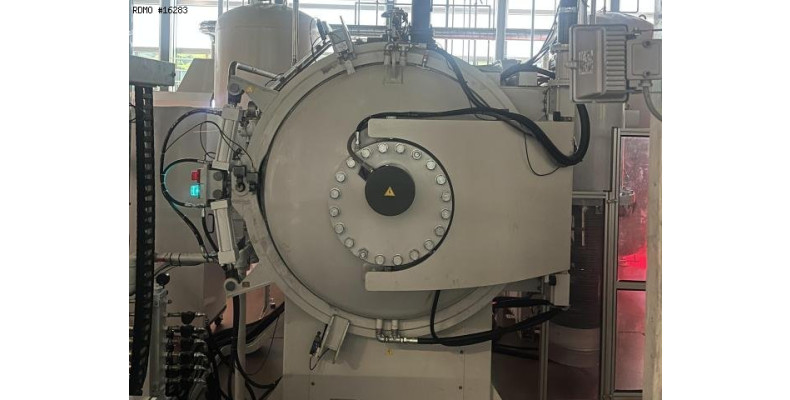

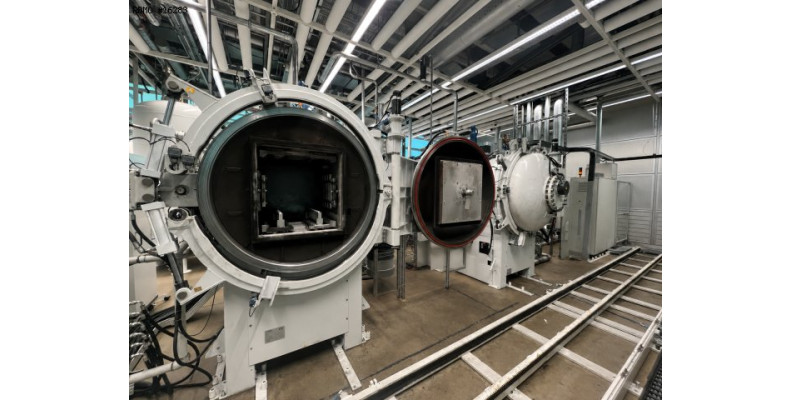

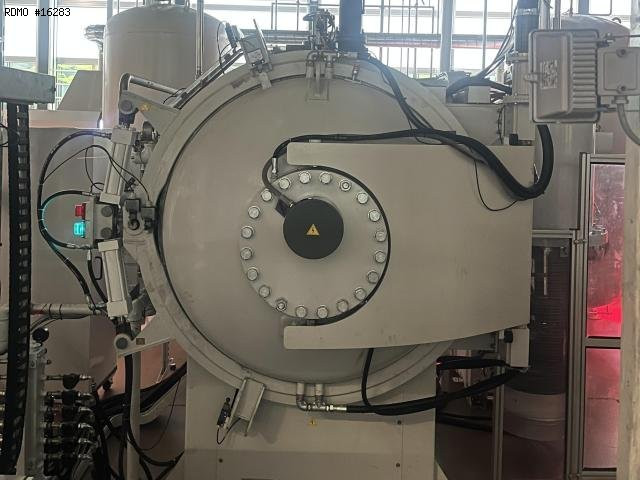

TAV Lot de 2 cellules de traitement thermique automatisées sous vide TPHF 40/45/60 HP

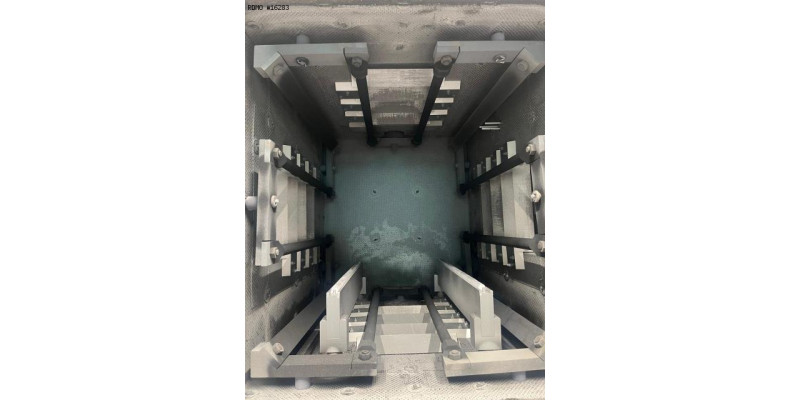

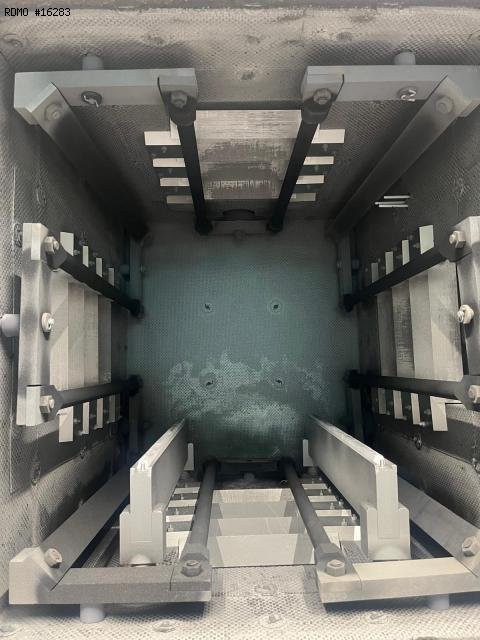

- Nutzbare Abmessungen : 400 x 450 x 600 [mm]
- Volumen der Heizkammer : 96 [dm3]
- Max. Belastung : 250 [kg]
- Max. Temperatur : 1400 [°C]
- Max. Arbeitstemperatur : 260 - 1350 [°C]
- Max. Heiztemperatur bei Konvektion : 750 [°C]
- Aufheizzeit von 50 °C auf 1250 °C : 60 [min]
- Abkühlzeit der Kammer von 1200 °C auf 200 °C : 2 [min]

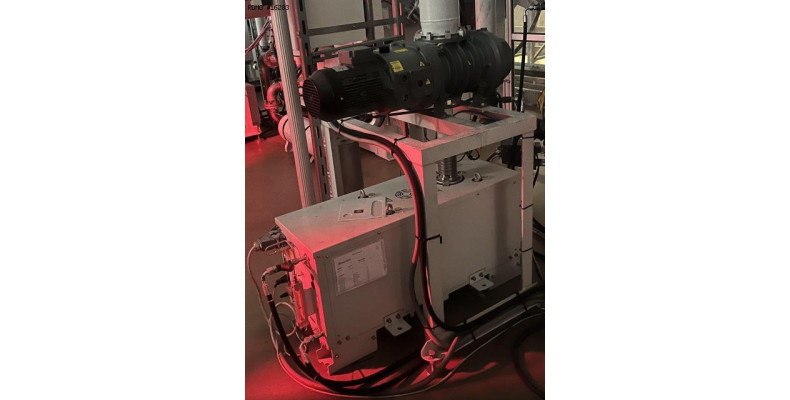

PUMPENAGGREGAT

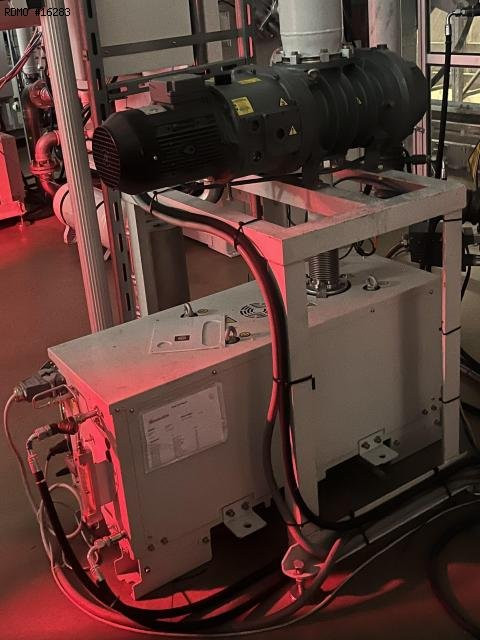

- Mechanische Primärpumpe : Drystar GV160
* Pumpgeschwindigkeit : 160 [m3/h]
* Leistung : 7.5 [kW]
- Roots-Pumpe : Edwards EH1200
* Pumpgeschwindigkeit : 500 [m3/h]
* Leistung : 3 [kW]

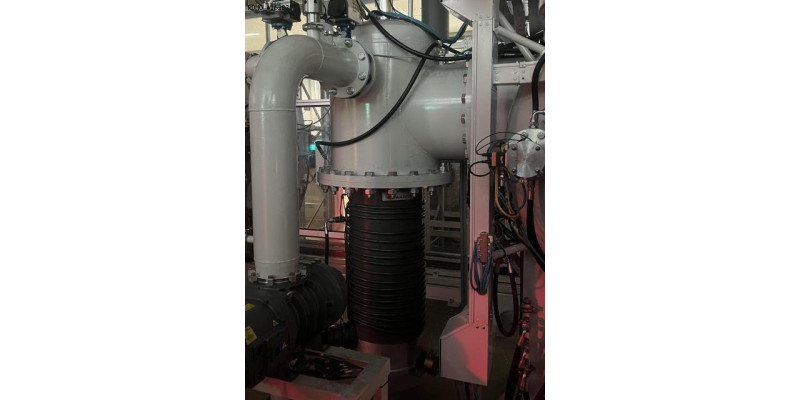

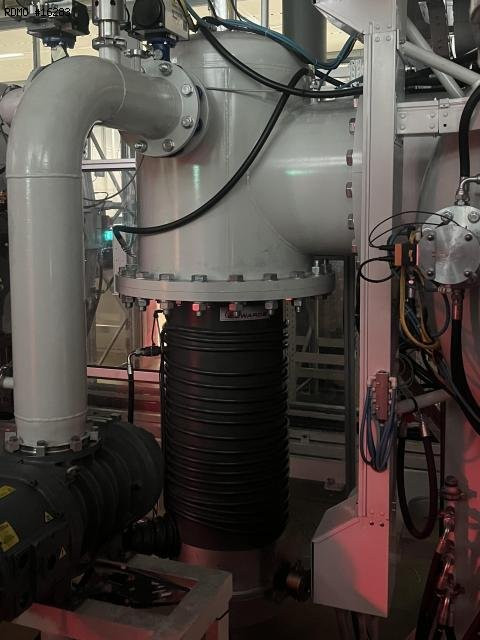

- Diffusionspumpe : Edwards HT16B
* Pumpgeschwindigkeit : 6.500 [l/s]
* Leistung : 9 [kW]
GASE
- Kühlgas : Argon oder Stickstoff
- Leistung : 90 [kW]
Wasser
- Min./Max. Druck (Einlass) : 2.5 / 3.0 [bars]
- Min./Max. Druck (Auslass) : 0 / 0.5
- Durchfluss für Wärmetauscher in der Kühlphase : 400 [l/min]
- Durchfluss Ofenkammer : 200 [l/min]
- Max. Einlasstemperatur : 30 [°C]
- Max. Einlasstemperatur (DP) : 25 [°C]
ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 120 [kVA]
GEWICHT UND ABMESSUNGEN

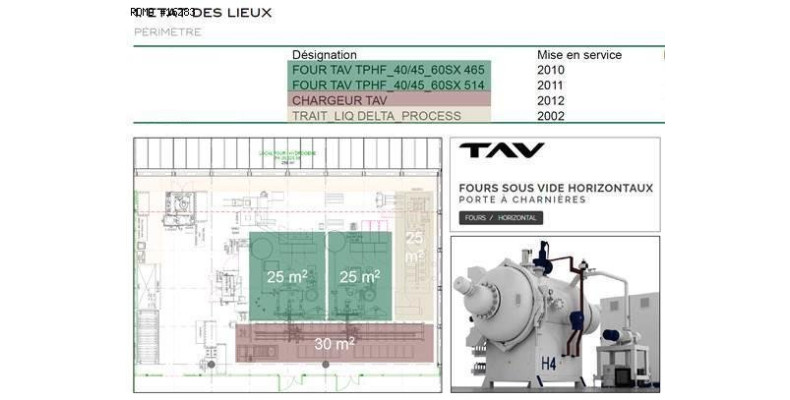

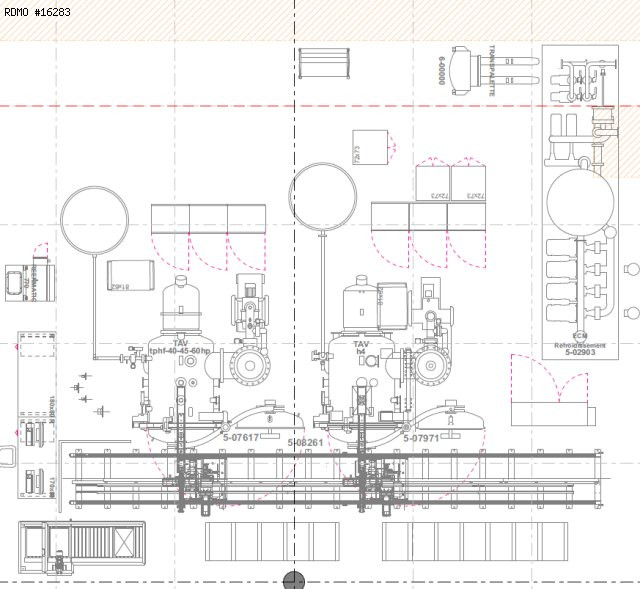

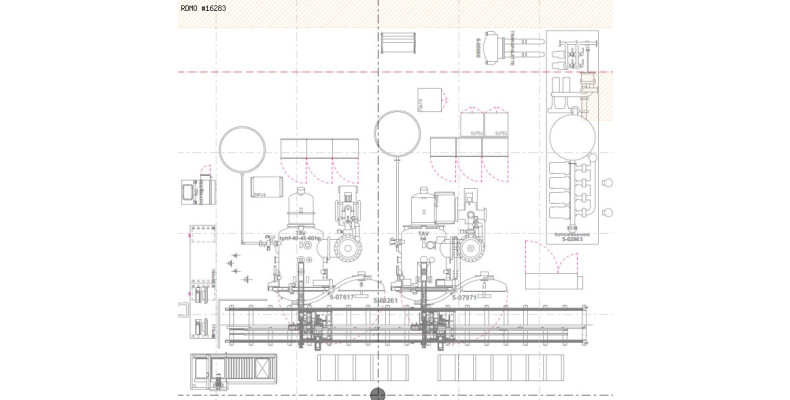

- Platzbedarf : 4.682 x 4.356 [mm]
- Maschinenhöhe : 3.242 [mm]
- Maschinengewicht : 5000 [kg]
- Vakuumniveau : 10-5
- Kühlungsdruckniveau : 11.5 bar abs

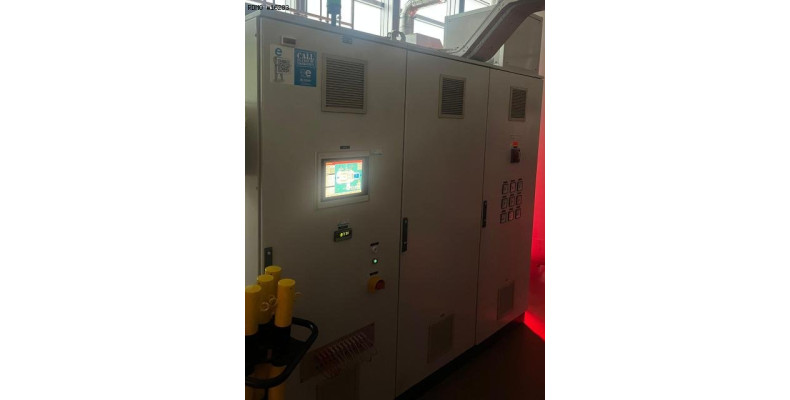

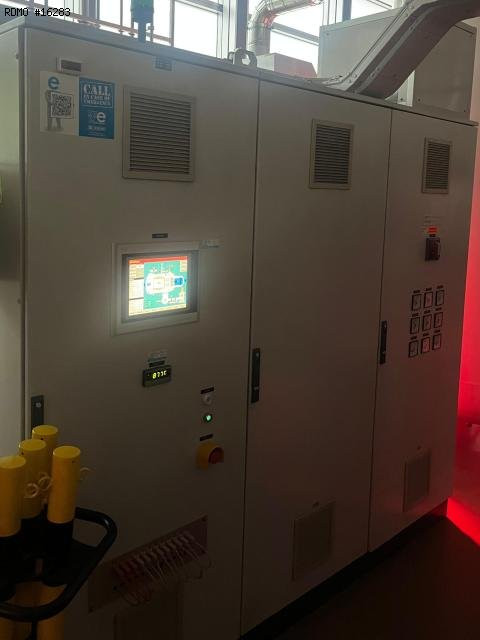

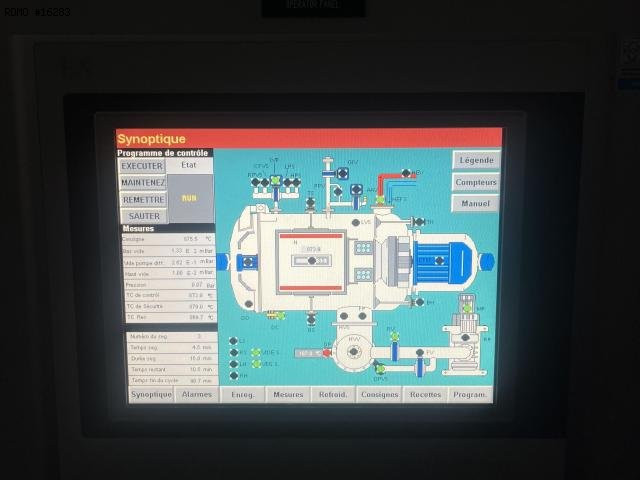

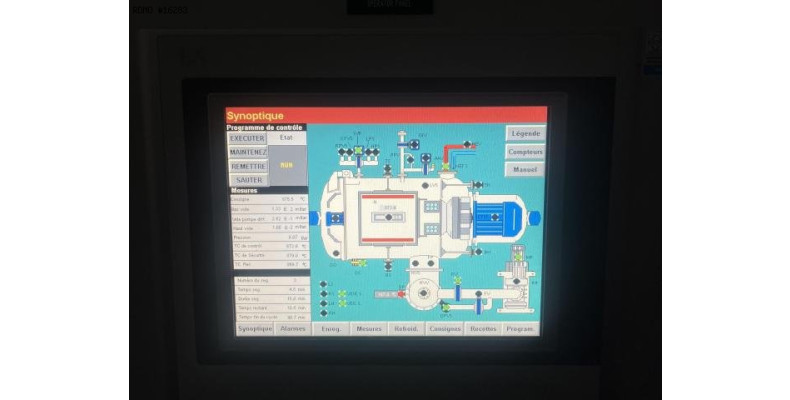

- Steuerung : Siemens S7

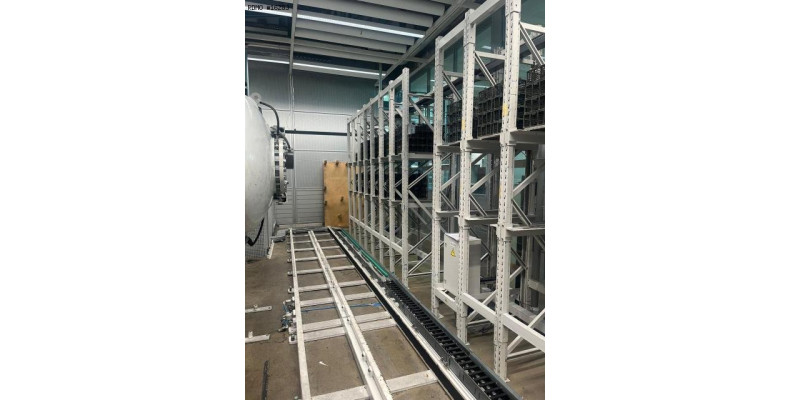

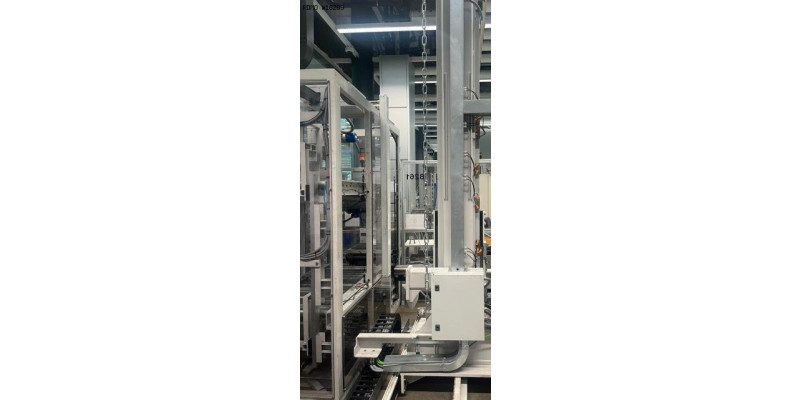

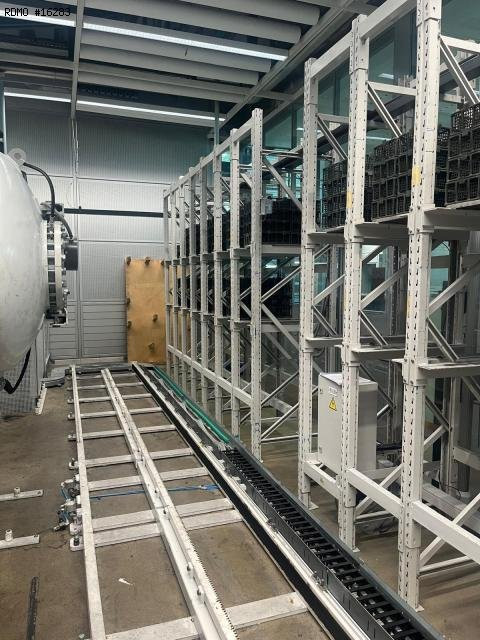

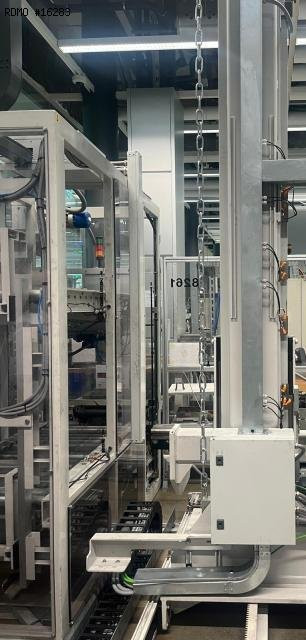

- Robot de chargement automatique

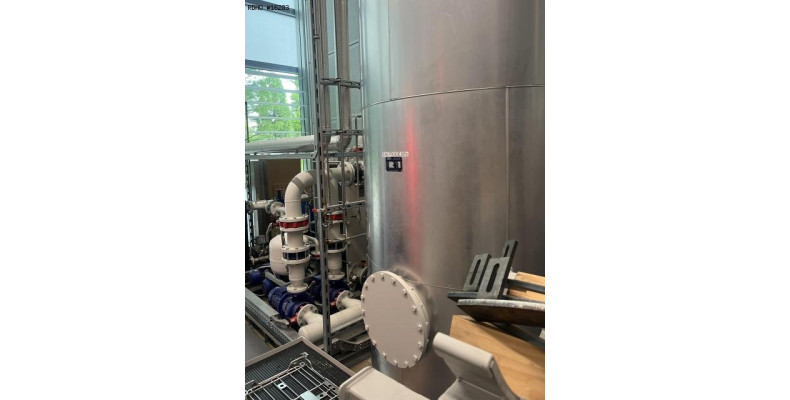

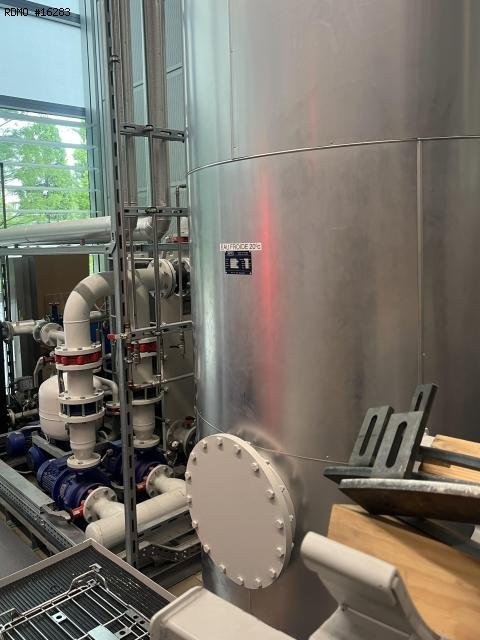

- Centrale de refroidissement

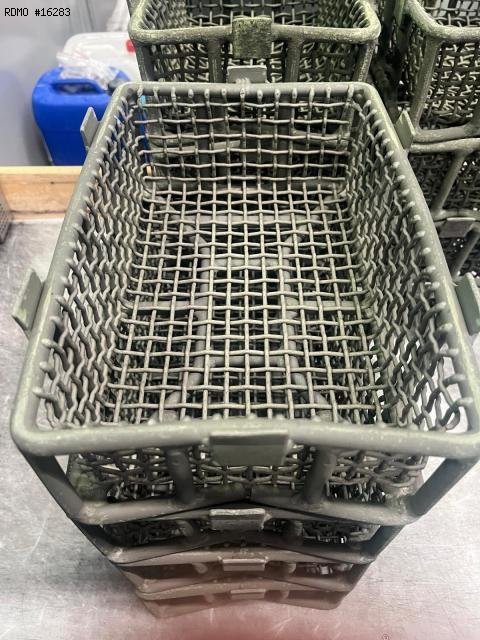

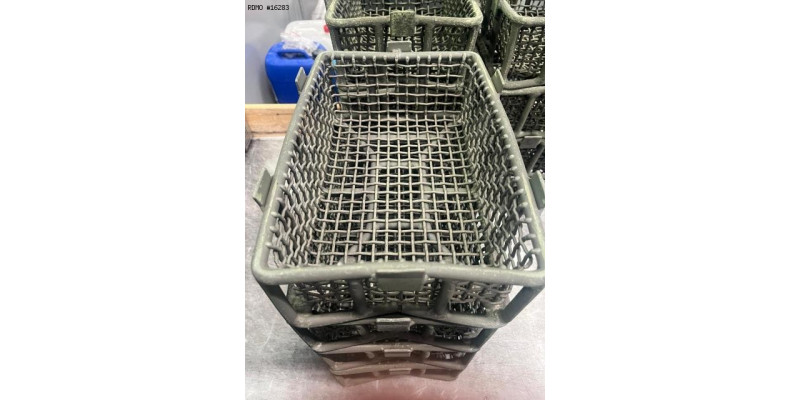

- 100 paniers
