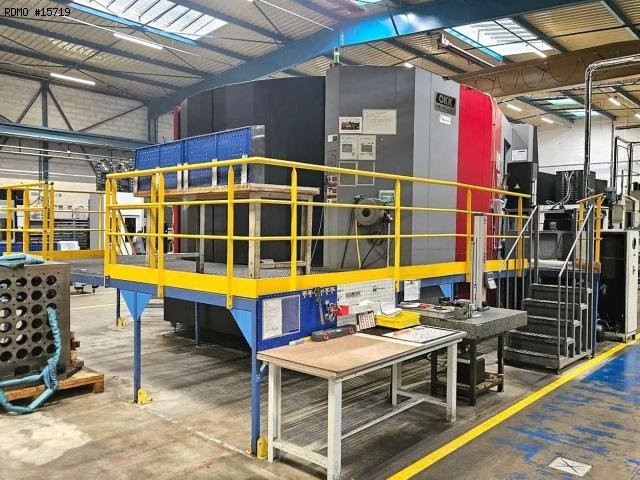

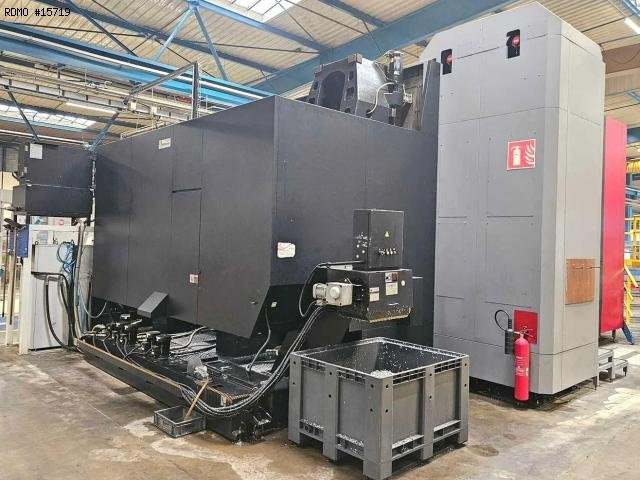

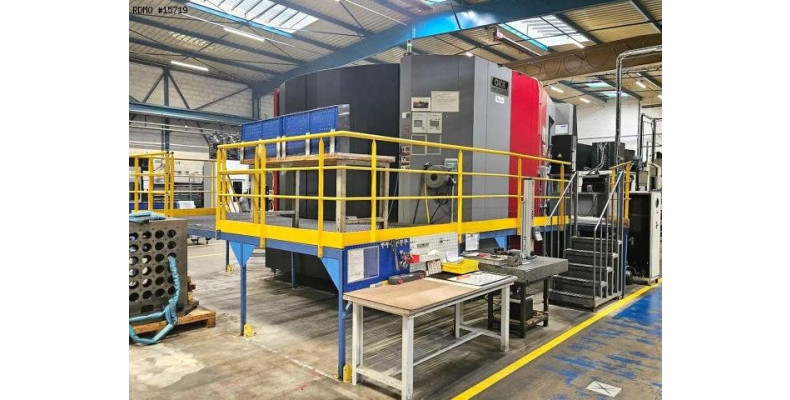

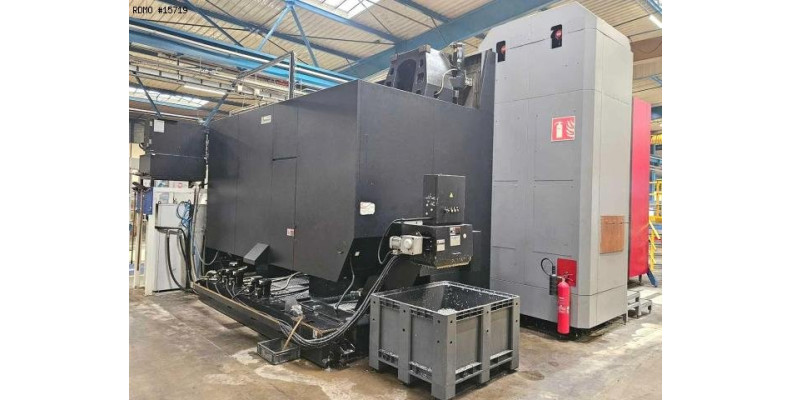

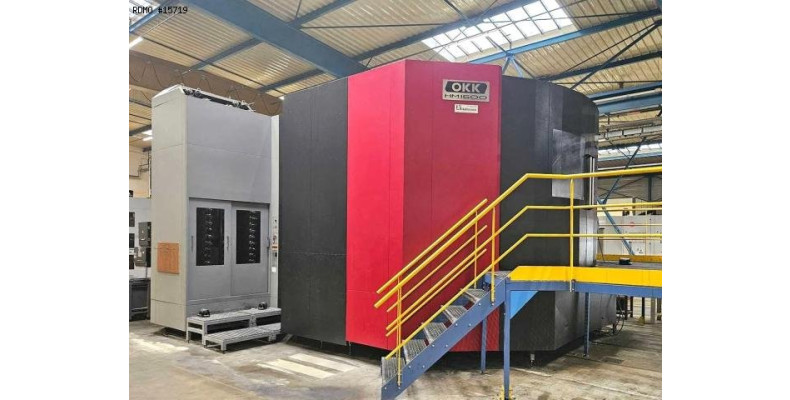

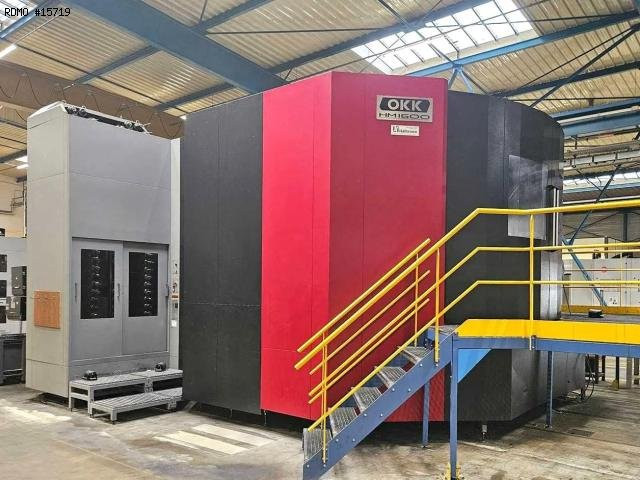

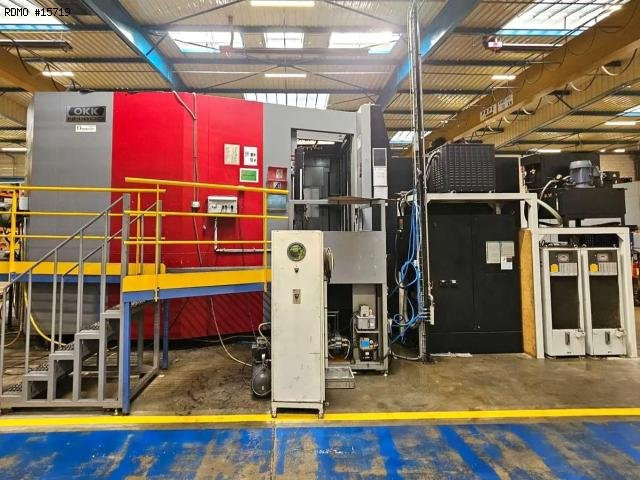

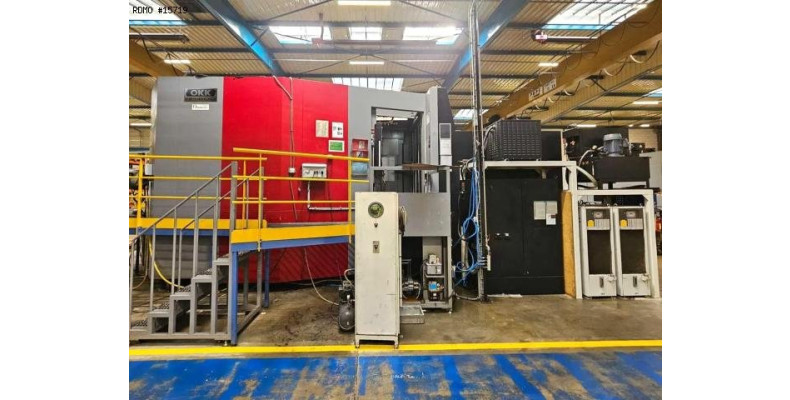

OKK HM1600 4 Achsen

- Anzahl der Achsen : 4

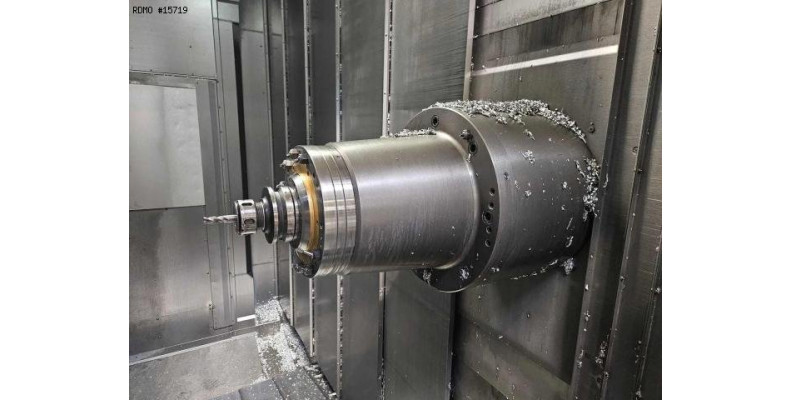

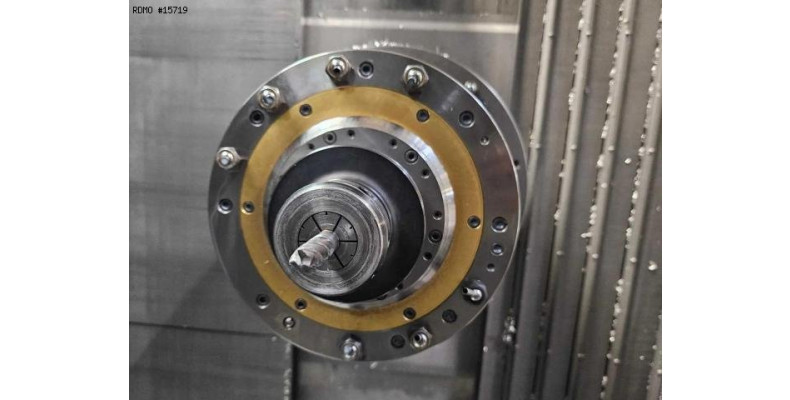

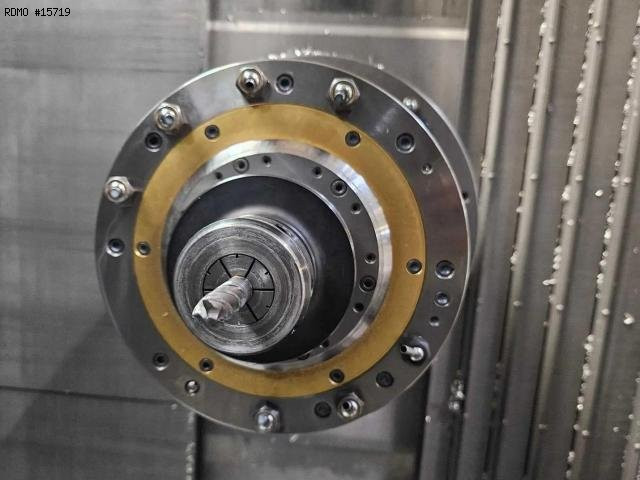

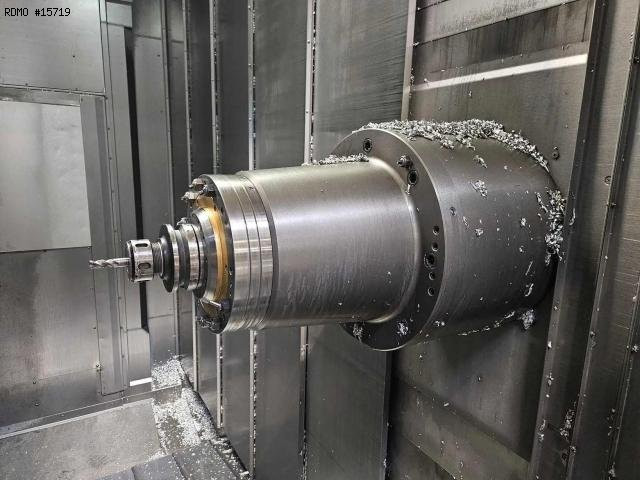

FRÄSSPINDEL
- Werkzeugaufnahme : BT50
- Spindelantriebleistung : 40 [kW]
- Spindeldrehzahl : 12000 [Upm]
LINEAR ACHSEN
- Verfahrweg X/Y/Z-Achsen : 2400/1650/1750 [mm]
- Eilganggeschwindigkeit (X/Y/Z) : 42 [m/min]
- Vorschubgeschwindigkeit (X/Y/Z) : 20 [m/min]
SCHWENKACHSE B
- Verfahrweg : 360 [Grad]
- Minimum Auflösung : 0.001 [Grad]

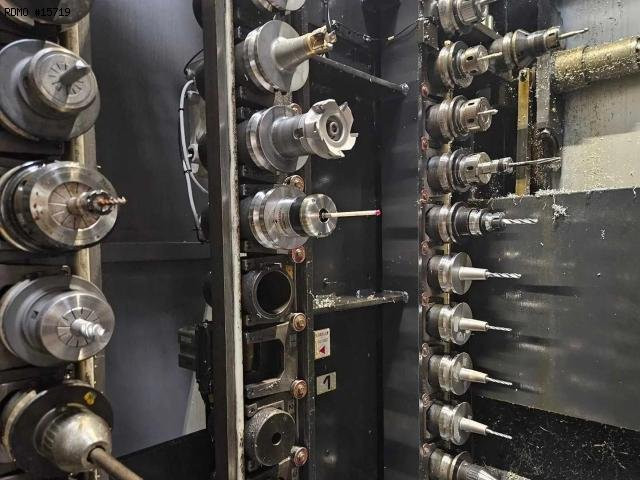

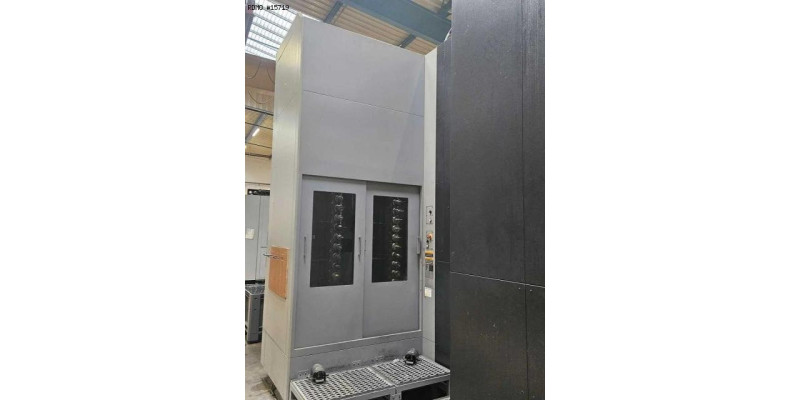

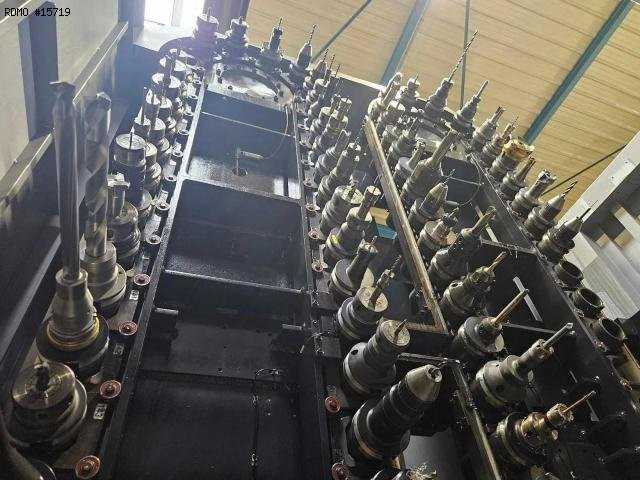

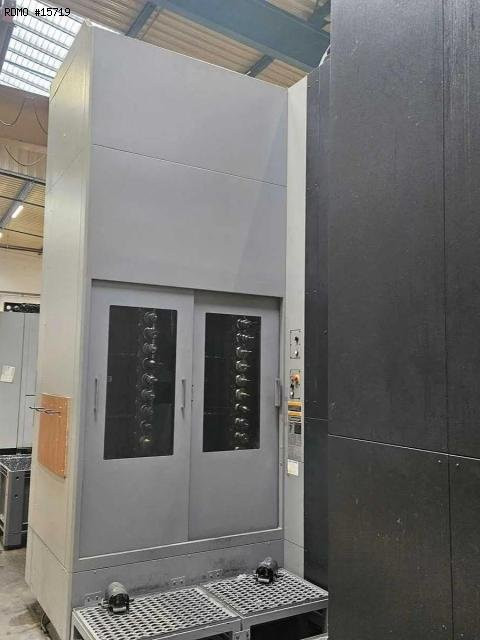

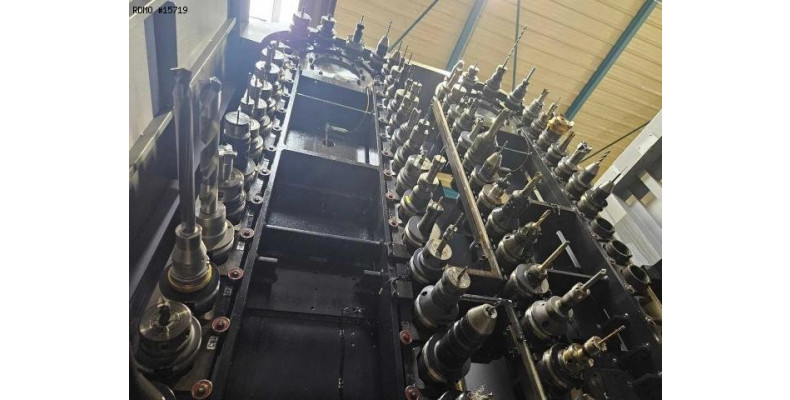

WERKZEUGWECHSLER
- Werkzeugwechsler Typ : Bras chargeur
- Anzahl der Werkzeuge im Magazin : 116
- Werkzeugwechselzeit : 3.8 [sek]

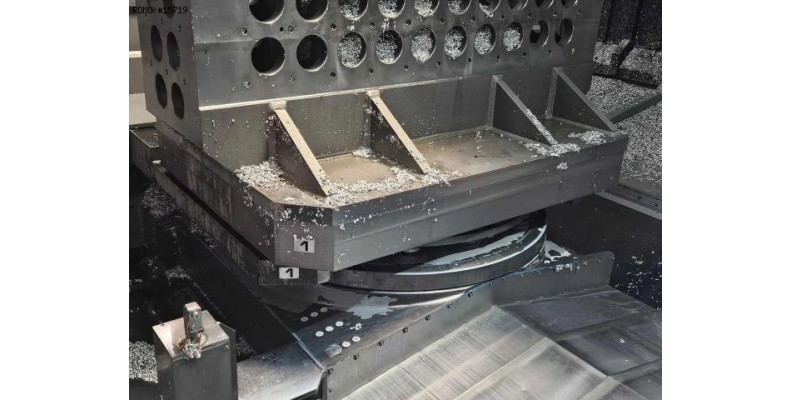

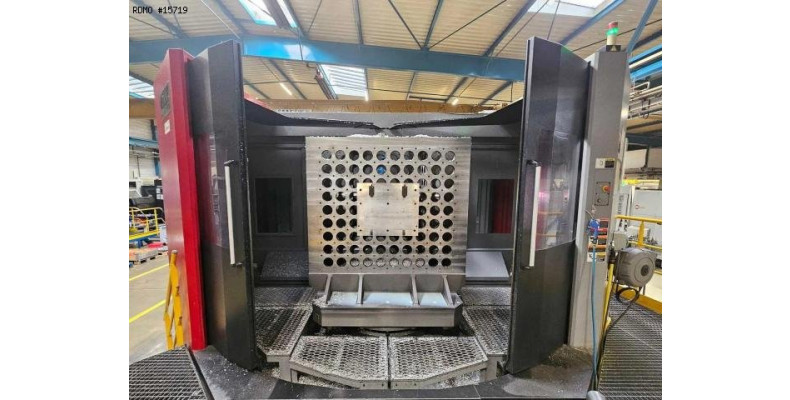

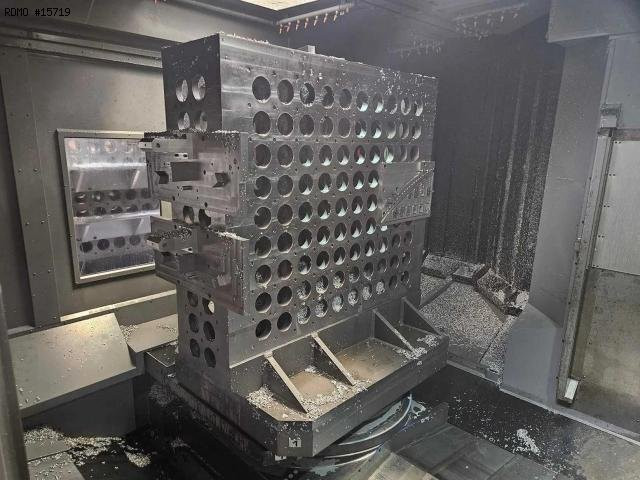

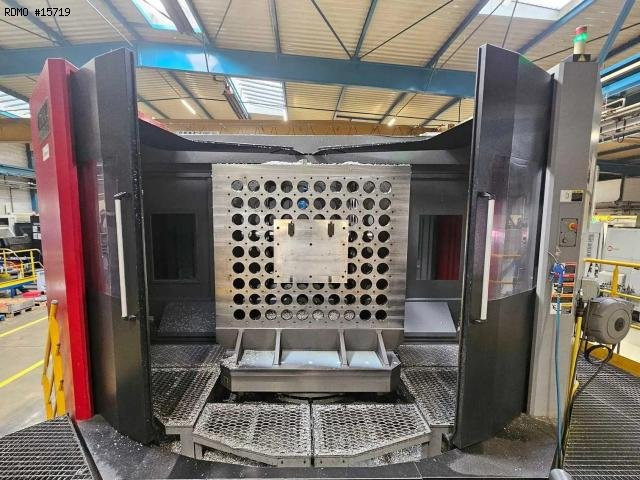

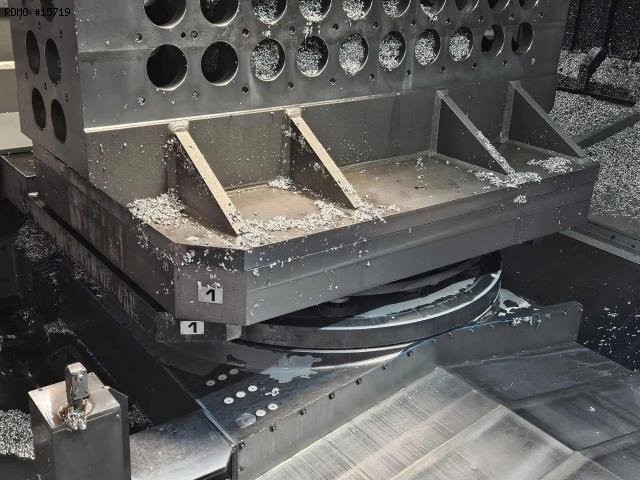

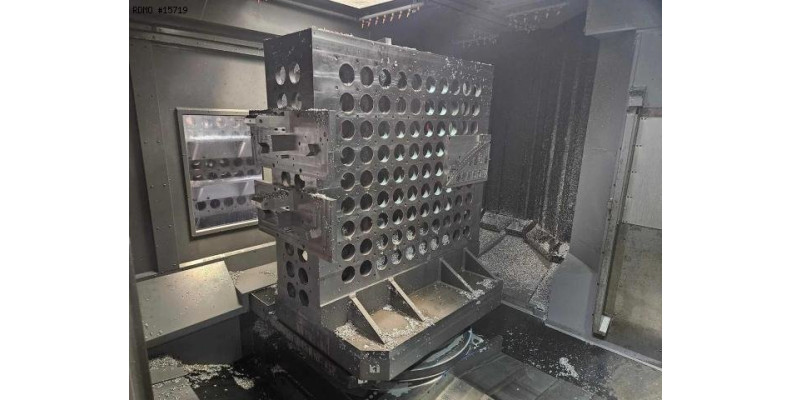

PALETTENWECHSLER
- Palettenwechsler Typ : Rotopalette
- Paletten Größe : 1600 x 1250 [mm]
- Anzahl der Paletten : 2
- Beladung Palette max. : 5000 [kg]
- Abstand von Tischzentrum zu Spindelnase : 100 - 1750 [mm]
- Max. Werkstück-Durchmesser : 2500 [mm]
- Max. Werkstückhöhe : 1850 [mm]

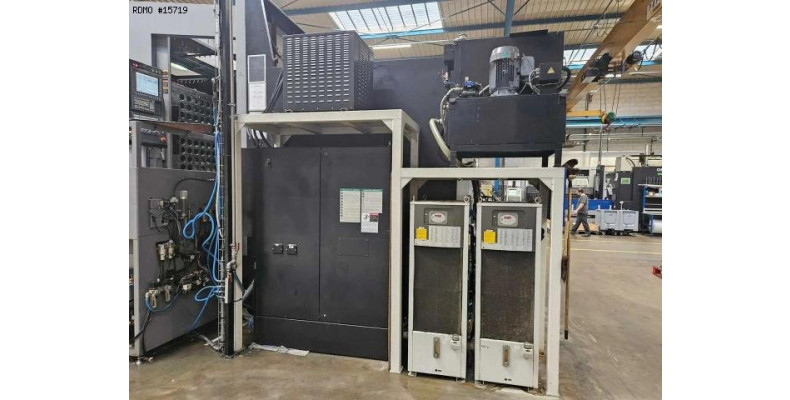

ELEKTRISCHE VERSORGUNG
- Versorgungsspannung : 400 [V]
- Gesamtantrieb : 86 [kVA]
GEWICHT UND ABMESSUNGEN
- Platzbedarf : 9.485 x 6.155 [mm]
- Maschinenhöhe : 4.370 [mm]
- Maschinengewicht : 50000 [kg]
MASCHINENSTUNDEN
- Betriebsstunden : 15446 [bst.]

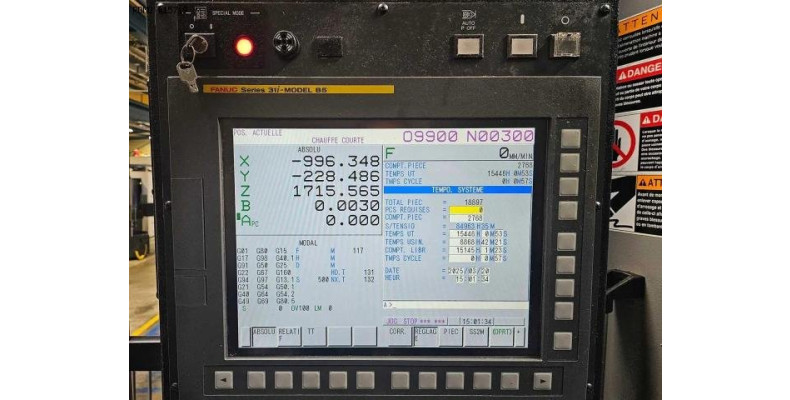

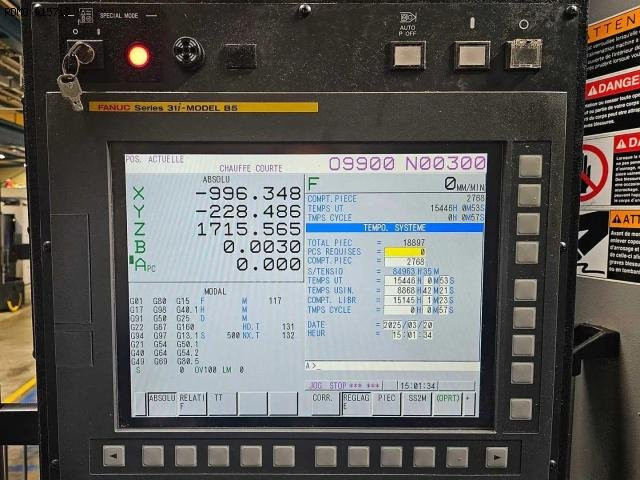

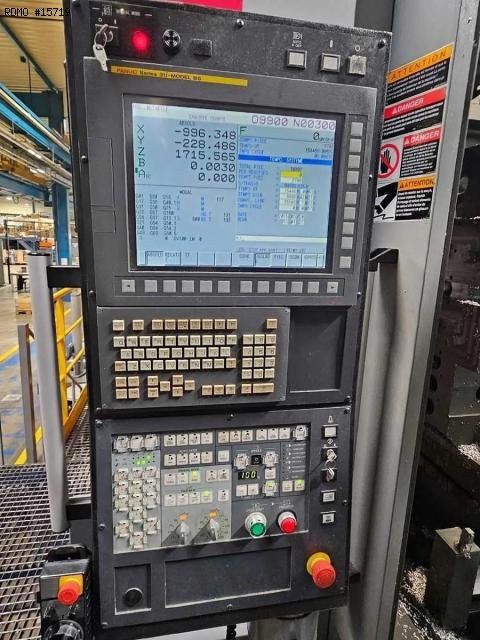

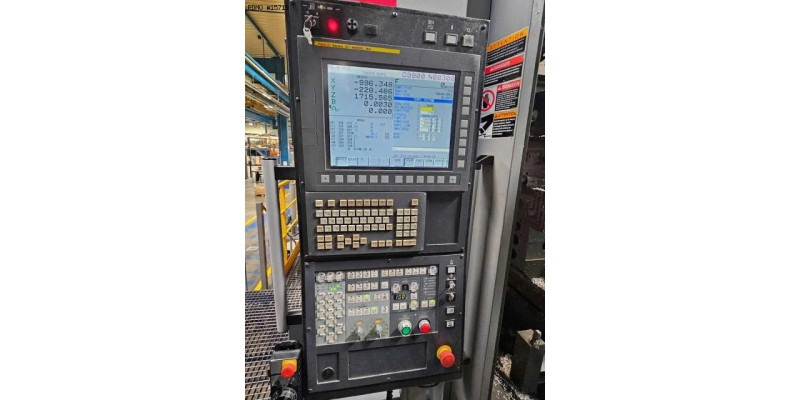

- Steuerung : Fanuc 31i-model B5
Schnittstelle : Ethernet / RS232 / USB / PCMCIA
- Elektronisches Handrad
- 3-farbige Statuslampe

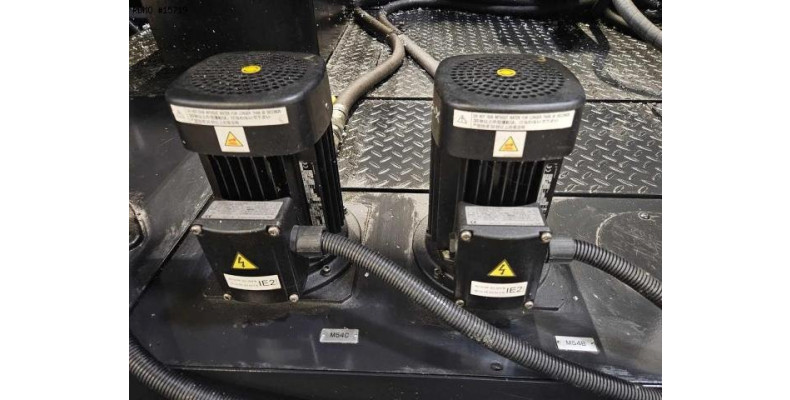

- Kühlmitteltank

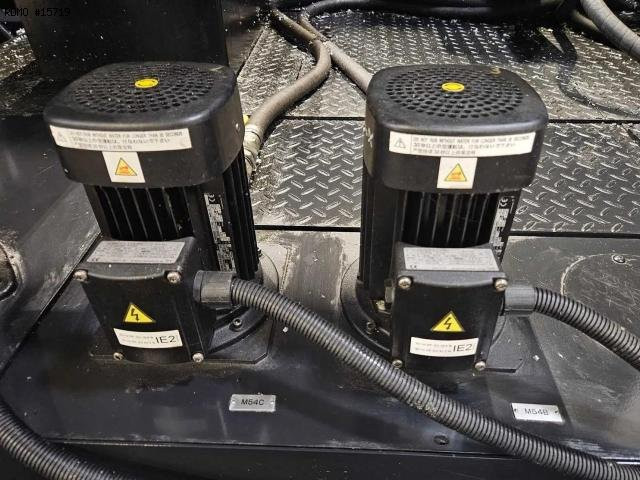

* mit Hochdruckpumpe : 70 [bars]

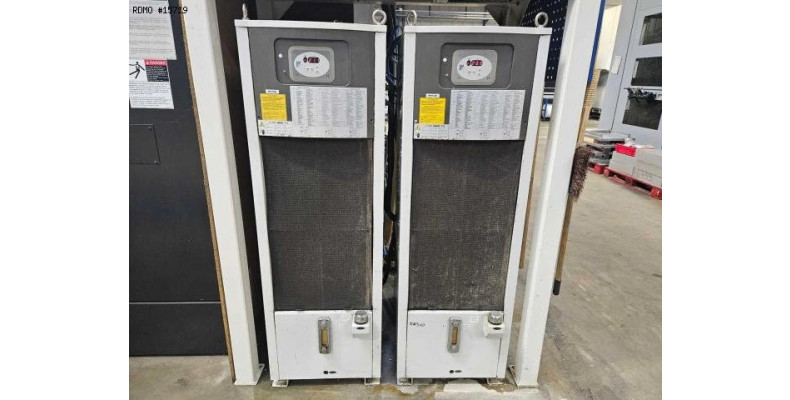

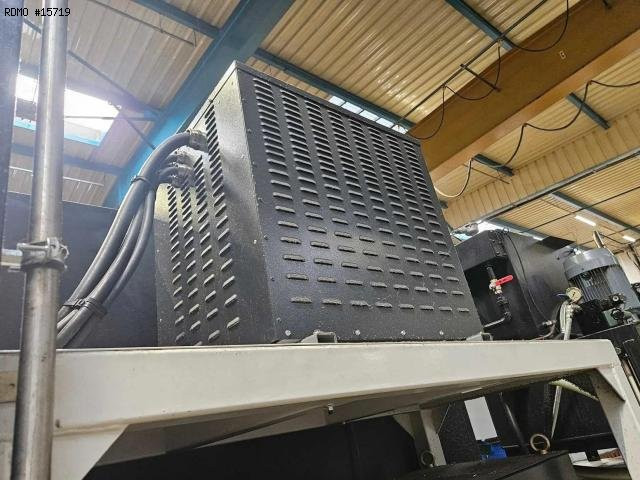

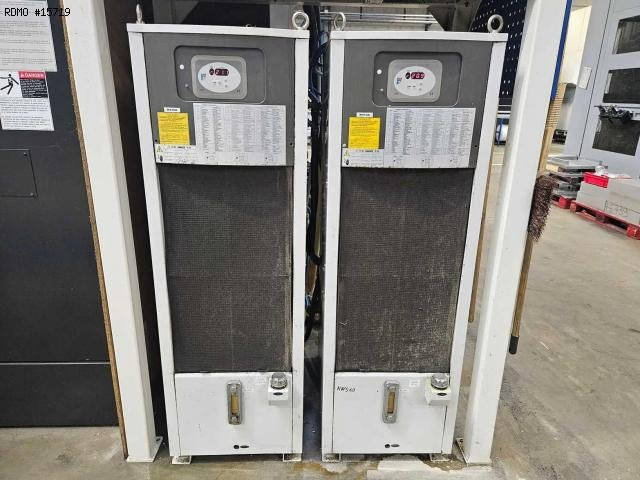

* mit Kühlmittelkühlung
* mit Spülpistole
- Späneförderer
- Werkzeug Meßtastereinrichtung
- Werkstück Meßtastereinrichtung : Renishaw RMP60
