Technische Daten
- Abstand zwischen Spitzen : 1000 [mm] - Spitzen Höhe : 175 [mm] - Hübe (X/Z) : 285 / 1150 [mm] - Tisch Orientierung : 0 - 8,5 [°] SCHLEIFSCHEIBENHALTER SPINDELSTOCK - Schleifscheibe Abmessungen : 500 x 63 x 203,2 [mm] - Peripherische Geschwindigkeit : 50 [m/sek] - Leistung : 7,5 [kW] STÜCKHALTER SPINDELSTOCK - Kegel : CM5 - Geschwindigkeiten : 1 - 1500 [U/min] - Leistung : 3 [kW] - Bohrung : 30 [mm] - Indexierung Präzision Achse C : +/- 0,5 [°] - Max. Stück Gewicht : 120 [kg] GEGENSPITZE - Kegel : CM4 - Pinole Durchmesser : 50 [mm] - Pinole Hub : 35 [mm] ELEKTRISCHE VERSORGUNG - Spannung : 400 [V] - Frequenz : 50 [Hz] GEWICHT UND ABMESSUNGEN - Platzbedarf : 3.500 x 3.000 [mm] - Maschinenhöhe : 2.000 [mm] - Maschinengewicht : 5.300 [kg] MASCHINENSTUNDEN - Stunden unter Strom : 70.129 [Std]
Zubehöre

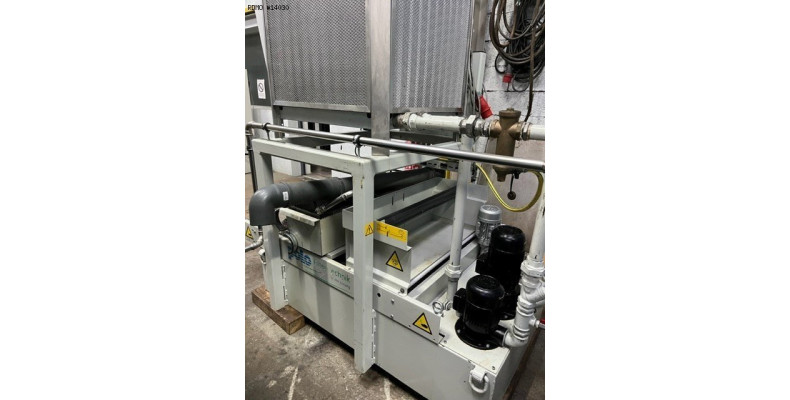

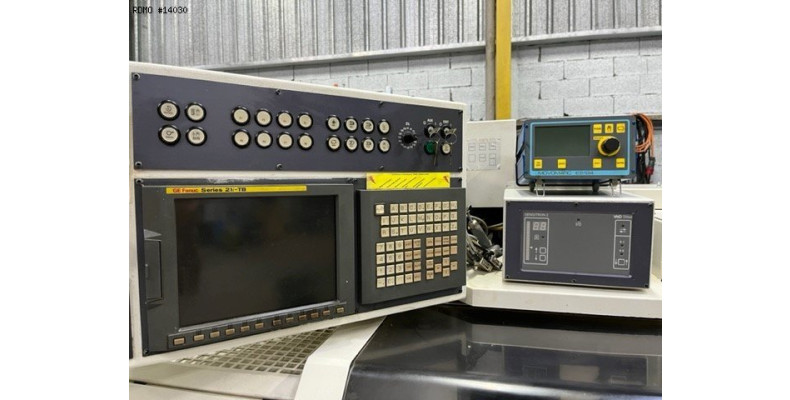

- CNC-Steuerung FANUC 21i-TB - abgesetztes elektronisches Handrad - programmierbare konstante Schnittgeschwindigkeit - direkte Messlineale auf X und Z - Reitstock mit Feineinstellung des Rundlaufs - hydraulischer Rückzug der Reitstockpinole - Pneumatische Unterstützung an Werkstückspindelstock und Reitstock - Durchmesser-Messvorrichtung MOVOMATIC - Berührungserkennung SENSITRON 2 - Positionierungssystem - dynamisches Ausgleich der Schleifscheibe MPM - festes Abrichten auf Werkstückspindelstock - Kühlmittelbehälter
